第 1 部 基本篇 第 4 章 制作生产程序
4-101

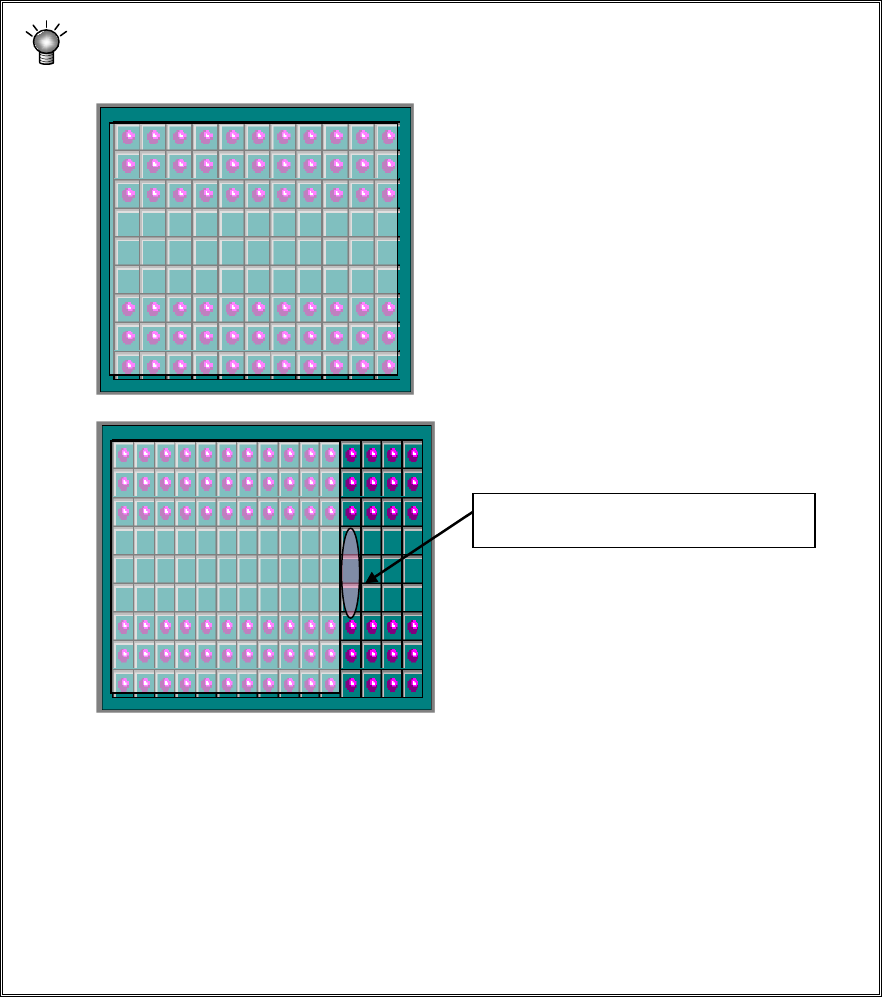

＜请注意有完全重合的球图形的 BGA＞
BGA A
BGA B
如上述 BGA A、BGA B 所示，BGA A 的图形可以完全重合地嵌入 BGA B 的图形内，当
两种球图形元件用于同一个生产程序中，误将 BGA B 当作 BGA A 进行安装时，如果发
现 BGA A 的球图形外侧有球形，就能够作出不同种元件的判定，而对于球网格中央部
分没有进行球定义的 BGA B，就无法检测到外侧的球，因而无法判定出不同种元件。
所以在使用有完全重合球图形的不同元件时，应当改变元件的供给方向，或者实施吸取
位置偏移检查等，进行事先确认。
球图形的中央部分没有球
第 1 部 基本篇 第 4 章 制作生产程序
4-102
4-3-7-3-13 引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
用<右>击选择。
4-3-7-3-14 识别引脚(左上、右上、左下、右下)
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚,或两端有引脚以外的发光物时，
只能分别按:“仅对两端引脚”进行识别,或把发光物体假定为引脚，将“两端引脚除外”进行识
别。
右击，则显示选择项目。
图 4-3-7-3-14-1 在列表画面设置识别引脚
表 4-3-7-3-14-1 识别引脚 选择项目
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引脚根数，
指定识别范围。
第 1 部 基本篇 第 4 章 制作生产程序
4-103
表 4-3-7-3-14-2 引脚数设置范围列表
元件种类 识别图案
引脚数输入范围
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
※引脚数在 2 根以下时有时识别精度会降低。
<引脚识别图案的含义及图形>
● 仅两端引脚：只识别指定的两端引脚根数
● 除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象
※引脚数，请输入识别对象的引脚根数。（不包括被除外的引脚数）
● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别
识别
识别 识别
不识别外侧引脚
识别
识别
