第 1 部 基本编 第 2 章 生产
2-67
① 在读出时显示的项目
NO.
项目 内容
１ 供给选择 显示元件的供给位置。
(F：前面、R：后面、H：托架、MTC、MTS、DTS)
２ 通道
使用管式供料器时显示通道。
使用 DTS 时显示托盘编号。
３ 包装 显示元件的包装形态。(带状、管式、托盘、散装等)
４ 元件名称 显示元件名。
② 设置项目
NO.
项目 内容
１ 初始值
设置未开封的使用前包装状态的元件数量。输入的初始值和变更，也
将被复制导剩余数量项目中。
·使用包装状态的托盘时，自动设置元件数据上的托盘行、列数。
·使用供料器元件时，当 0 的设定不变时，不进行剩余数量的减算管
理，持续贴片直到发生重试超次。设置 0
以外的值时，使用“补充”
按钮，则该值被加入剩余数量中。
·当计算的剩余数量小于等级数量时，用信号灯发出警告。
２ 剩余
·显示参见元件数当时的元件剩余数量。进行生产时每吸取一次元件，
则该数量被减去。
·初始值为 0 时，不进行减算。
·当初始值改变时，剩余数量也变为同样的数值。可根据供应的元件，
修改剩余数量。
当元件剩余数量少于标准数量时，用信号灯(黄色)发出警告。
·在带状、管状、散装供料器剩余数量为 0 时，剩余数量停止递减，
元件的吸取被设置为发生重试超次时的错误。
３ 等级
当剩余数量少于等级数量时，用黄色闪烁的信号灯发出警告。
初始值设为 0 时不生效。
若输入初始值，等级即会被初始化。
４ 警告
显示元件的供给错误。
* ：表示剩余数量低于等级。
E
：表示吸取重试超次，元件吸取被中止。
解除方法…输入剩余数量或执行补充命令后，警报解除。
·使用托盘时，剩余数量为 0 时报错。
·当有多个托盘时，只在最后一个托盘时显示检测剩余数量的结果，并用黄色信号灯闪烁。
③ 黄色信号灯闪烁
在下述场合，主机上黄色信号灯会闪烁，提醒操作人员。
供应装置 信号灯呈黄色闪烁的条件
1 带状供料器
管式供料器
散件供料器
各供料器
·当元件剩余数量低于警告等级时
·发生吸取重试超次时
2 托盘
(托架 DTS)
MTC
MTS
各托盘
·当元件剩余数量低于警告等级时
·发生吸取重试超次时
·元件数量设定的元件已全部用尽时
第 1 部 基本编 第 2 章 生产
2-68
④ 按钮说明
NO.
项目 内容
１ DTS 切换 更换 DTS 托盘。生产程序中不存在 DTS 元件时不能选择。
２ 补充元件 将焦点所在行的剩余数量恢复到初始数，清除全部警告。
３ 全部补充 对所有的元件进行补满处理。
４ 确定
确定元件数的设置内容后将其结束，返回调出的生产条件或生产状
态。
５ 取消
不确定设置元件数的设定内容而将其结束，返回调出的生产条件或
生产状态。
６ 应用 确定设置元件数的设定内容。
⑤ 剩余数量的设定方法
点击鼠标右键，通过对话框中的列表，设定以下的内容。
NO.
项目 内容
１ 补充元件 将焦点所在行的剩余数量恢复到初始数，清除全部警告。
２ 全部补充 对所有的元件进行补满处理。
执行不间断运行
※1
时，还将显示下列菜单。

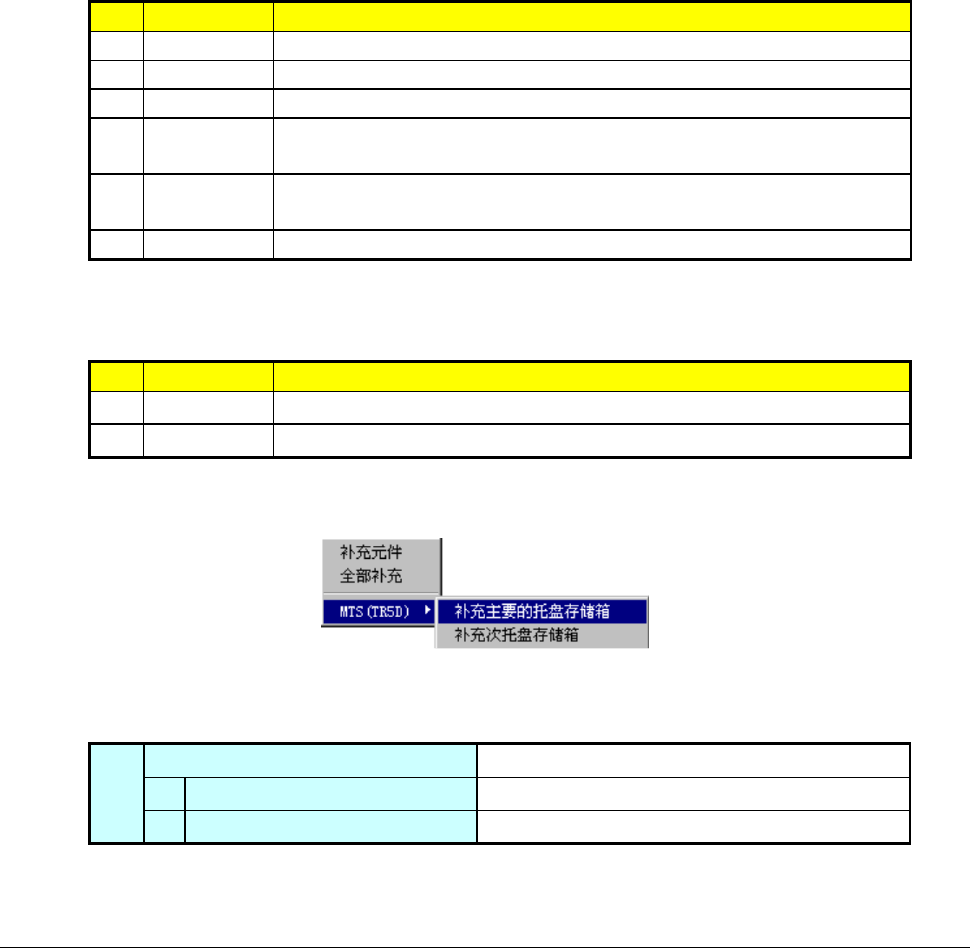

图 2-10-1-2 使用 TR5D 时
３
MTS(TR5D)或 MTC(TR6D) 使用 TR5D 或 TR6D 执行不间断运行时显示。
１
补充主要的托盘存储箱 对主侧(21～40)的元件进行补充处理。
２
补充次托盘存储箱 对副侧(1～20)的元件进行补充处理。
※1：在机器设置中设置使用MTS(TR5D)或MTC(TR6D)，且选中了操作选项的“不间断运行”时。
2-10-2 操作选项
仅显示主画面的“选项”/“操作选项”中有关生产的项目。
在“生产”画面与“选项”画面的任何画面中设定，效果相同。
详细情况请参见“第7章 操作选项”。
第 1 部 基本编 第 2 章 生产
2-69
2-10-3 修改数据
生产中，如果发生了激光识别错误等情况，可在生产画面中更改“激光高度”等的“元件数据”，
并再次检查。
在菜单栏中选择“工具”/“变更数据”后，显示如下的元件列表画面。
选择需要变更数据的元件，单击“修改数据”。
图 2-10-3-1 元件列表
显示如下的元件数据编辑画面。
根据产生错误原因修正相应项目，并单击“确定”。
图 2-10-3-2 修改数据
元件数据的内容中，供料器种类等的一部分信息不能变更。
