第 1 部 基本篇 第 4 章 制作生产程序
4-207
(5) 关于执行检查时的各项动作
① 检查后归还元件
检查后的元件有两种处理：将元件归还原位置、或废弃。其处理方式，取决于包装方式，详
见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。如果元件废弃方法设定为 [IC
回收带] [保护元件] 时，则按该设置处理。
将１mm 以下的元件设置为归还原来位置时，可能发生元件站立、元件倒翻，其处理方法请从
对话框的询问中选择。
表 4-5-4-3-6-2 归还元件／废弃条件
包装方式
条件１
条件 2
归还
废弃
带式 32mm 紙粘着 － ○
32mm 紙粘着以外
外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
*2
散装 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
*2
托盘 ○ ○
*2
MTC ○ ○
*2
MTS ○ ○
*2
管状 － ○
*1
显示对话框，选择是将元件归还、还是废弃。
*2
废弃方法设定为「IC 回收带」「保护元件」时，则将元件废弃。
② 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认值为从最先输入的数据开始吸取元件。也可
根据需要、变更供给装置。
③ 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此种情况下，不能输入吸取坐标，也不能操作
供料器。
此外，采用手动吸取时，因元件尺寸的短边超过33.5mm的元件不能废弃，检测后必须把元件
移动到元件保护位置上。
④ 右贴片头可使用条件
KE-2080 右贴片头的设置中元件短边 3mm 以下、或吸嘴号设置为 500 号～503 号、 509 号的，
无法执行检测。对短边 3mm 以下的高分辨率摄像机识别的元件，可用 LNC60 贴片头计测。
KE-2080R右贴片头不能检测1.0×0.5mm以下的元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-208
4-5-4-4 确认
此功能用于确认生产程序编辑内容。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-4-1 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存入主机中。该实测值将在贴片数据示教时的坐标修正
中得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“BOC”，则可显示确认画面。
此时，如果安全盖打开，因轴动作的功能，会显示如下信息。
确认安全后，请点击“继续”。

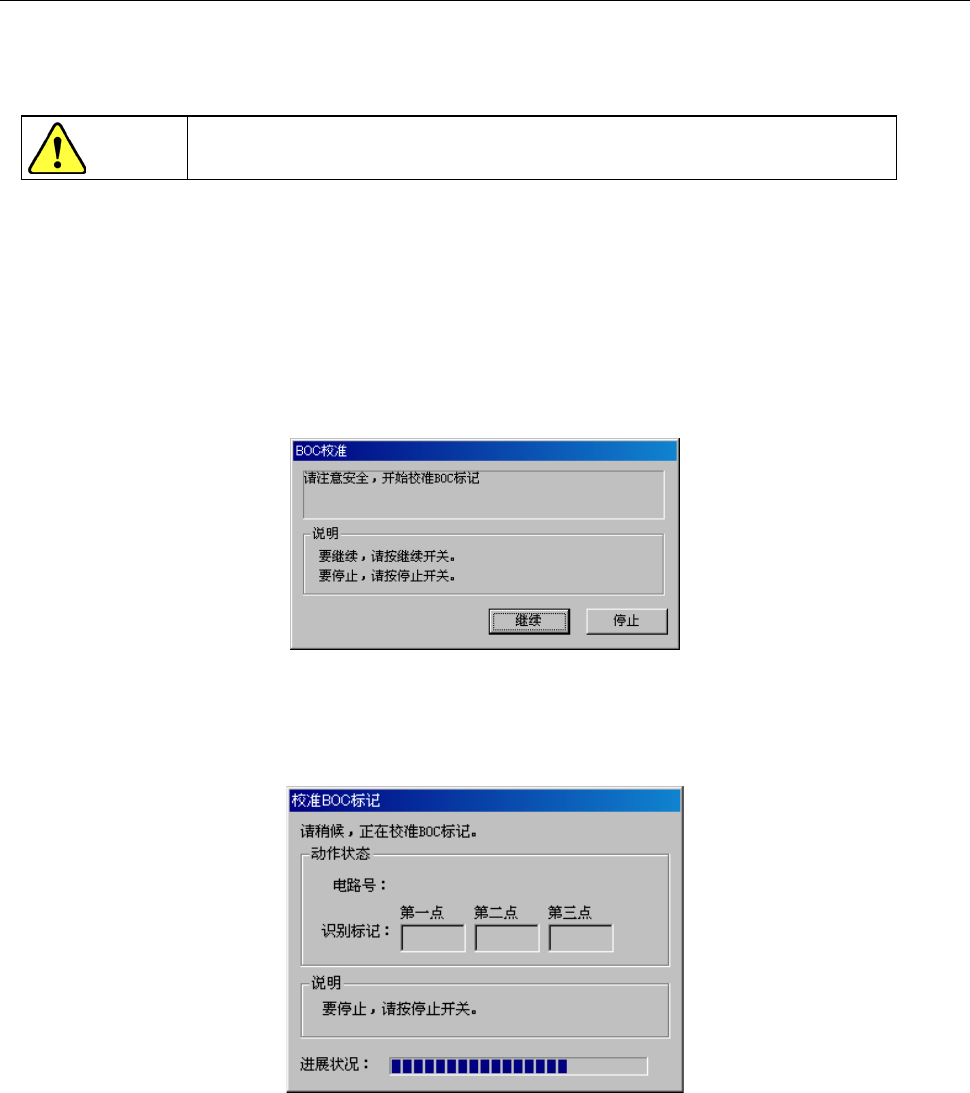

图 4-5-4-4-1-1 安全确认
在执行过程中，显示如下的画面。
图 4-5-4-4-1-2 正在校准 BOC 标记
在进行BOC校准过程中，当因某种原因想取消操作时，可按下<停止>开关停止操作。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-209
1) 运行状态
显示运行状态
●电路号
显示正在进行识别的电路号。表示“当前的电路号/电路总数”。(通常仅识别基准电路的BOC)
2) 进展情况
显示进展的比率。
在进行时，若BOC标记识别发生错误，则显示如下的选择画面。

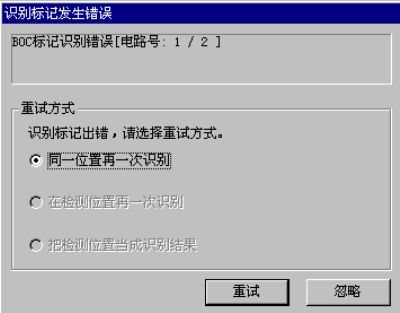

图 4-5-4-4-1-3 BOC 标记识别错误
需要重新开始识别时，请选择重新开始模式。
① 同一位置再一次识别。
不改变当前的OCC摄像机的位置，再一次进行标记识别。
② 在检测位置再一次识别。
用HOD的CAMERA键，在进行过坐标示教的位置上,再进行一次标记识别。
该项目在示教确定后方可选择。
③ 把检测位置当成识别结果。
用HOD的CAMERA键,把进行过坐标示教的位置确定为BOC识别时标记中心的实测值。该项目在
确认示教后方可选择。
◇ 进行上述选择后，如果要重新开始识别，则请按“重试”按钮。
按下“忽略”按钮时，则其后将不以每一电路/每一基板为单位对BOC进行识别。
