第 1 部 基本编 第 1 章 设备概要 1- 19 1-2-1-7 VCS 的构造 通过组合各 LED 照明， 及调整亮度， 形成多 种多样的照明 图案， 可制作出 适应于识别对 象 （引 脚、球形、元件 外形）的照明图 案。 所照射出的识别 对象通过设置在 下部的 VCS 摄像机拍摄 并进行图像 处理。 反射 / 同轴照明 ： QFP 、 SOP 等 引脚元件 侧面照明 ： BGA 、 CSP 等球形元件 透射照明 ：外形识别元 件…
第 1 部 基本编 第 1 章 设备概要
1-18
垂直照明
角度照明
4
5
1-2-1-6 OCC 的构成
用摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光滤光片。
图 1-2-1-9 OCC 单元的各部分名称
②
①
③
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 灯光单元
④ 偏光滤光片
⑤ 照明 LED 基板
第 1 部 基本编 第 1 章 设备概要
1-19
1-2-1-7 VCS 的构造
通过组合各LED照明，及调整亮度，形成多种多样的照明图案，可制作出适应于识别对象（引
脚、球形、元件外形）的照明图案。
所照射出的识别对象通过设置在下部的VCS摄像机拍摄并进行图像处理。
反射/同轴照明 ：QFP、SOP等引脚元件
侧面照明 ：BGA、CSP等球形元件
透射照明 ：外形识别元件

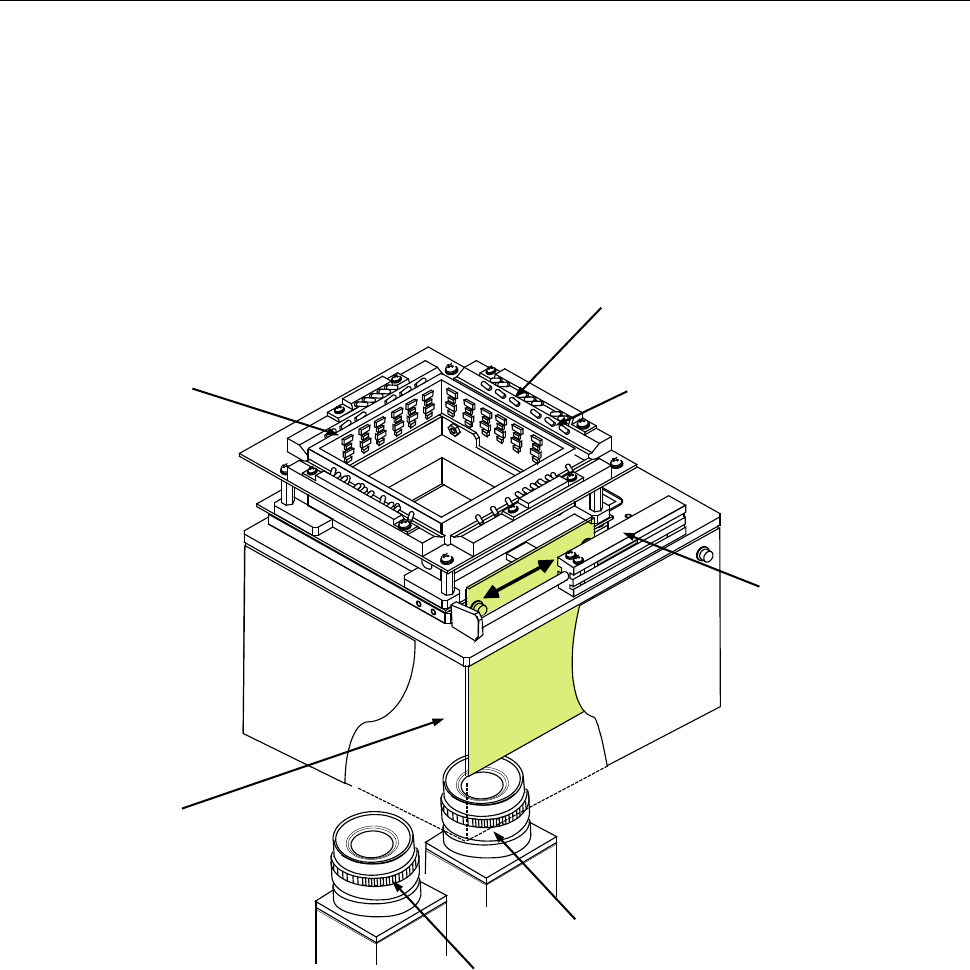

图 1-2-1-10 VCS 单元的各部分名称
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ VCS摄像机(标准：54mm)
⑥ VCS高分辨率摄像机(选项：27mm)
⑦ 汽缸(仅在选购项时增加)
①
⑥
⑤
④
⑦
③
②
第 1 部 基本编 第 1 章 设备概要
1-20
1-2-1-8 HMS
HMS(高度测量装置)系统用于测量元件高度、送料器的吸取位置等。
此系统由实际装备在贴片头的高度传感器（传感器部分与功放部分）和控制此传感器的 HMS 基板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。

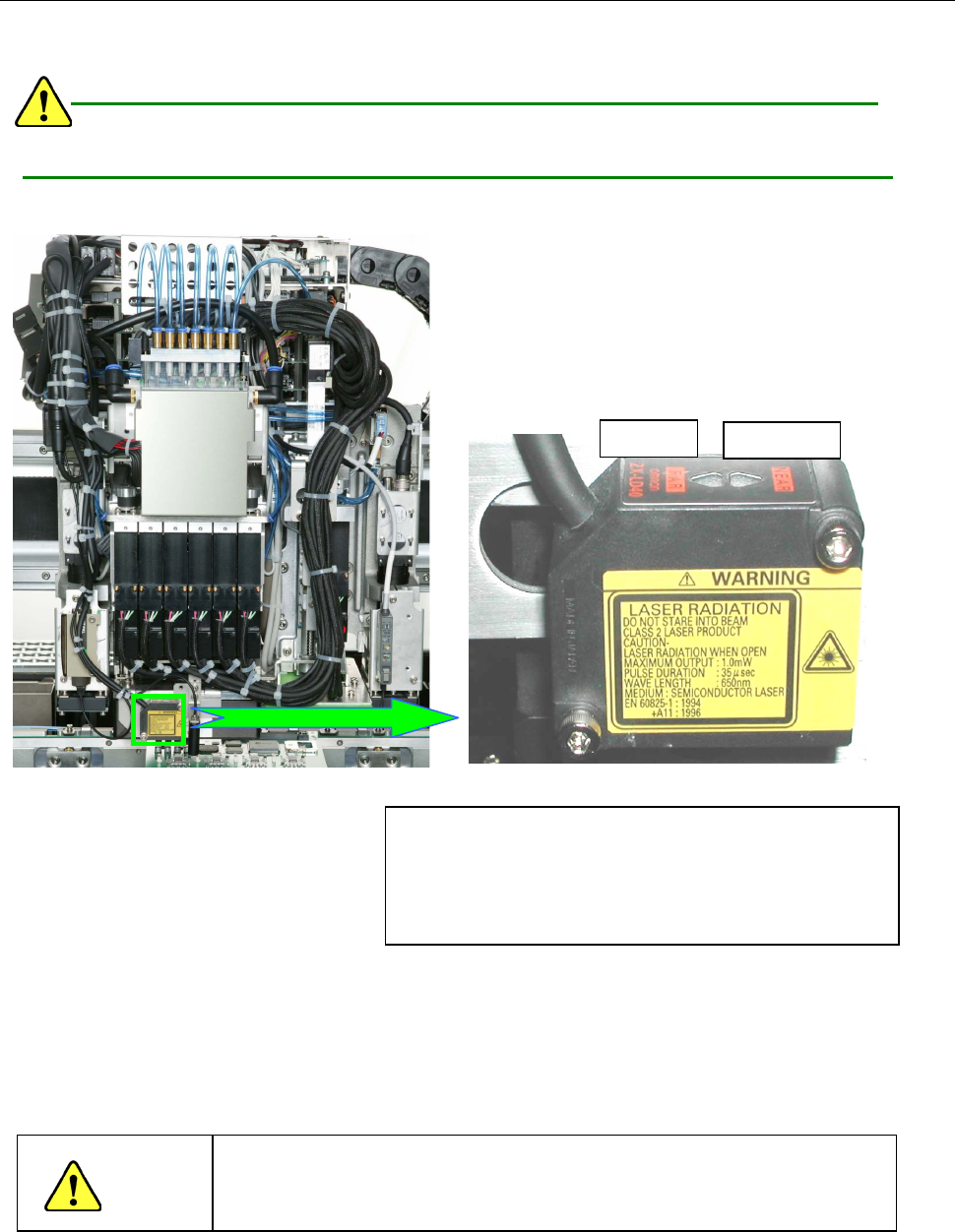

图 1-2-1-11 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示使用，可以安全使用。
高度传感器使用的激光会发出可见激光束。
切勿直视光束，也不要去触摸。
FAR 灯
NEAR 灯
量程信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1mm
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯闪烁：测量范围外
注意
注意
