第 1 部 基本篇 第 2 章 生产
2-4
2-2-3 生产主菜单的构成
主菜单 下拉式菜单 子菜单 内容
１
文件
１
打开
读入生产程序文件。
参见程序编辑中的“打开”
２
保存
覆盖保存编辑过的生产程序。参见程序编
辑中的“保存”
３
另存为
改变程序的文件名后保存。参见程序编辑
中的“另存为”
４
删除继续生产文
件
删除含有继续生产文件的生产程序中的继
续生产文件。
５
设备信息的取得
取得设备信息，保存文件
6
结束应用程序
结束生产。
２
显示 １
工具栏
切换工具栏的显示/不显示。
２
状态栏
切换状态栏的显示/不显示。
３
窗口 １
生产条件画面
显示生产启动画面。
显示基板生产条件、试打条件、空打条件、
操作选项中设置的内容。
并设置共同项目、基板生产运行时、试打
运行时、空打运行时的条件。
２
生产状态
1 生产设备状态
显示生产开始时的画面。显示生产运行中
的设备状态。
2 生产状态
显示生产开始时的画面。显示生产运行中
的数据(步骤 No.等)。
３
生产管理信息
１
合计 显示生产程序固有的储存数据。
２ 前面 显示每一前面吸取位置储存的数据(吸取
数量等)。
３ 后面 显示每一后面吸取位置储存的数据。
４ 托架 显示每一层托架储存的数据。
５ MTC 显示每一层 MTC 储存的数据。
６ MTS 显示每一层 MTS 储存的数据。
７ 吸取率 按最差顺序，显示所有吸取装置的吸取位
置或各层的吸取率。
８ 清除 清除储存的所有生产管理信息。
４
生产信息
显示生产运行中的数据(总贴片率等)。
５
传送·I/O 状态
显示传送路线的传感器状态及 I/O 状态。
生产通过模式时，也进行搬运动作。
第 1 部 基本篇 第 2 章 生产
2-5
6
排序规则
如果您使用的是生产管理系统，元件
排序规
则状态可以得到证实。
４
生产支援
１
生产程序检查
在生产运行前，进行生产程序的检查。
２
贴片跟踪
在生产前显示生产程序的贴片点一览，进行
贴片点跟踪，确认元件的贴片。
3
简易准备
可进行生产开始前的准备操作。
５
工具 １
设定元件数
显示元件数量设定画面。
对各吸取数据进行元件数量的设定。
２
操作选项
显示操作选项画面
对生产中的运作进行设置等。
３
数据变更
可修改一部分元件数据。
４
自动基板宽度调
整
显示自动基板宽度调整画面。
５
重试列表 １
未贴片列表 显示未贴片列表画面
２
供给装置信息 显示供给装置信息画面。
６
检查
１
单独验证
可执行验证·SOT 检查。
２
连续验证
３
SOT 单独检查
４
SOT 连续检查
５
激光高度检查
可执行激光高度检查。
6
VCS 脏污检查
可执行 VCS 脏污检查。
7
事件通知目的地
重新连接
使用生产力改善支援系统时，重新连接到
服务器，而不必重新启动贴片机。
６
帮助 １
KE-2000
帮助
显示 KE-2000 的帮助。
第 1 部 基本篇 第 2 章 生产
2-6
2-3 装置的启动和结束
2-3-1 装置的启动
1)
向右旋转主机正面右侧的
“主开关”
，接通电源。

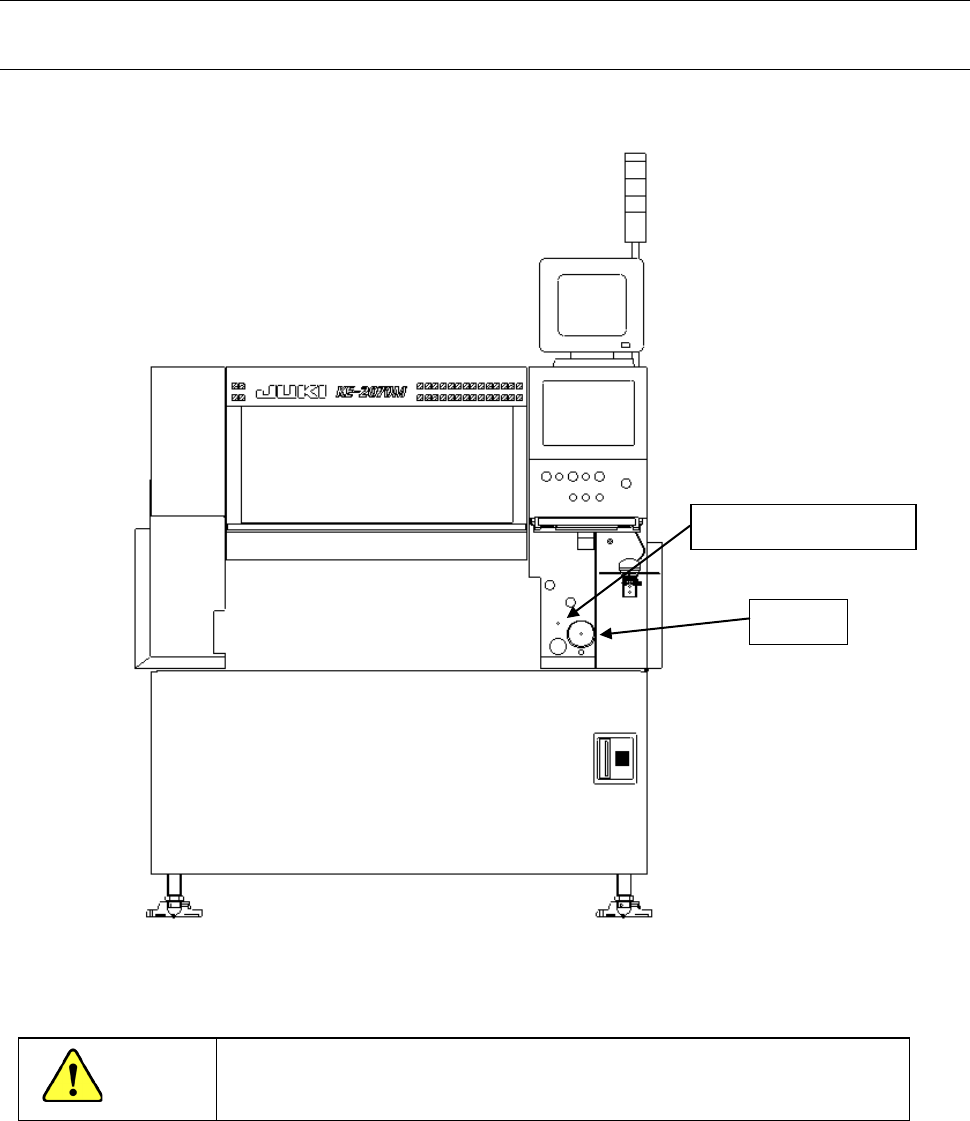

图 2-3-1-1 主机正面图
注意
当访问 HDD 显示灯点亮时，请勿关闭主开关，否则会导致 HDD 故障。
主开关
访问
HDD
显示灯
