第 2 部 功能详细编 第 7 章 操作选项
7-12
7-2-6 设置生产时的检查选项
设置共面(选项)。

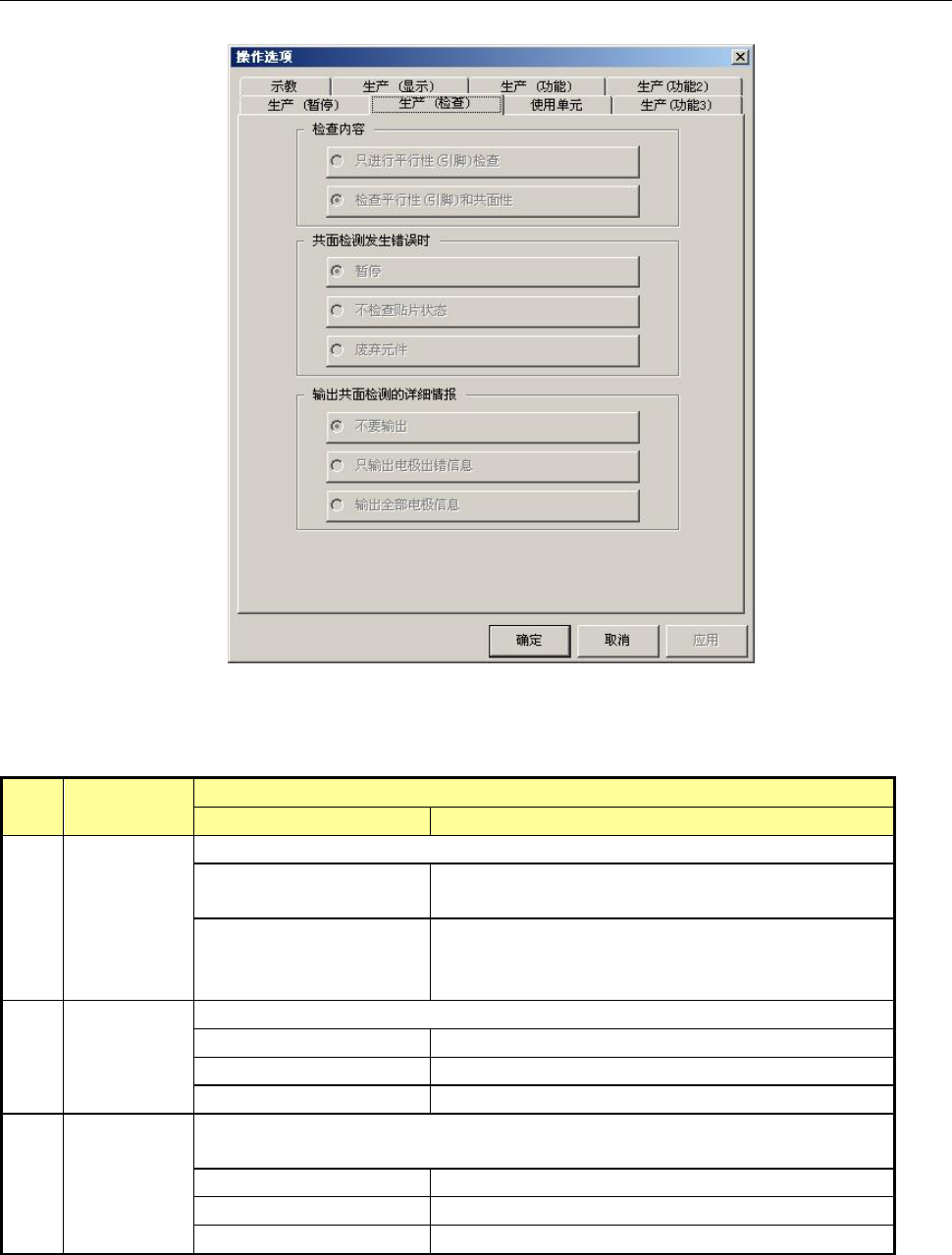

图 7-2-6 生产时的检查选项
表 7-2-6 设置生产中的检查选项的细节和内容
序号
项目 1
内容
项目 2 动作及详细内容
１ 检查内容
选择共线性检查内容。
只进行平行性（引脚）检
查
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向弯曲。
检查平行性（引脚）和共
面性
以共线性检查所获取的数据为依据，制成检查引脚
悬浮的基准面，并从该基准面对各引脚悬浮进行检
查。
２
共面检测发
生错误时
选择共面检查结果为错时的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查贴片状态 检查中即使出错，也不检查而执行贴片。
废弃元件 废弃检查中出错的元件。
３
输出共面检
测的详细情
报
设置共面检查中出错时是否把错误内容输出到监控器或文件。
“共面检查出错时”的设置，仅在“暂停”时有效。
不要输出 不输出错误的内容。
只输出电极出错信息 仅输出出错的电极(引脚或球)信息。
输出全部电极信息 出错后，输出所有电极信息。
第 2 部 功能详细编 第 7 章 操作选项
7-13
7-2-7 设置使用单元选项
在“元件数据”中，对每个元件逐一设置芯片站立检查、异元件检查。
在本画面上，进行最根本的设置。
在此取消选择后， “元件数据”的选择无效。

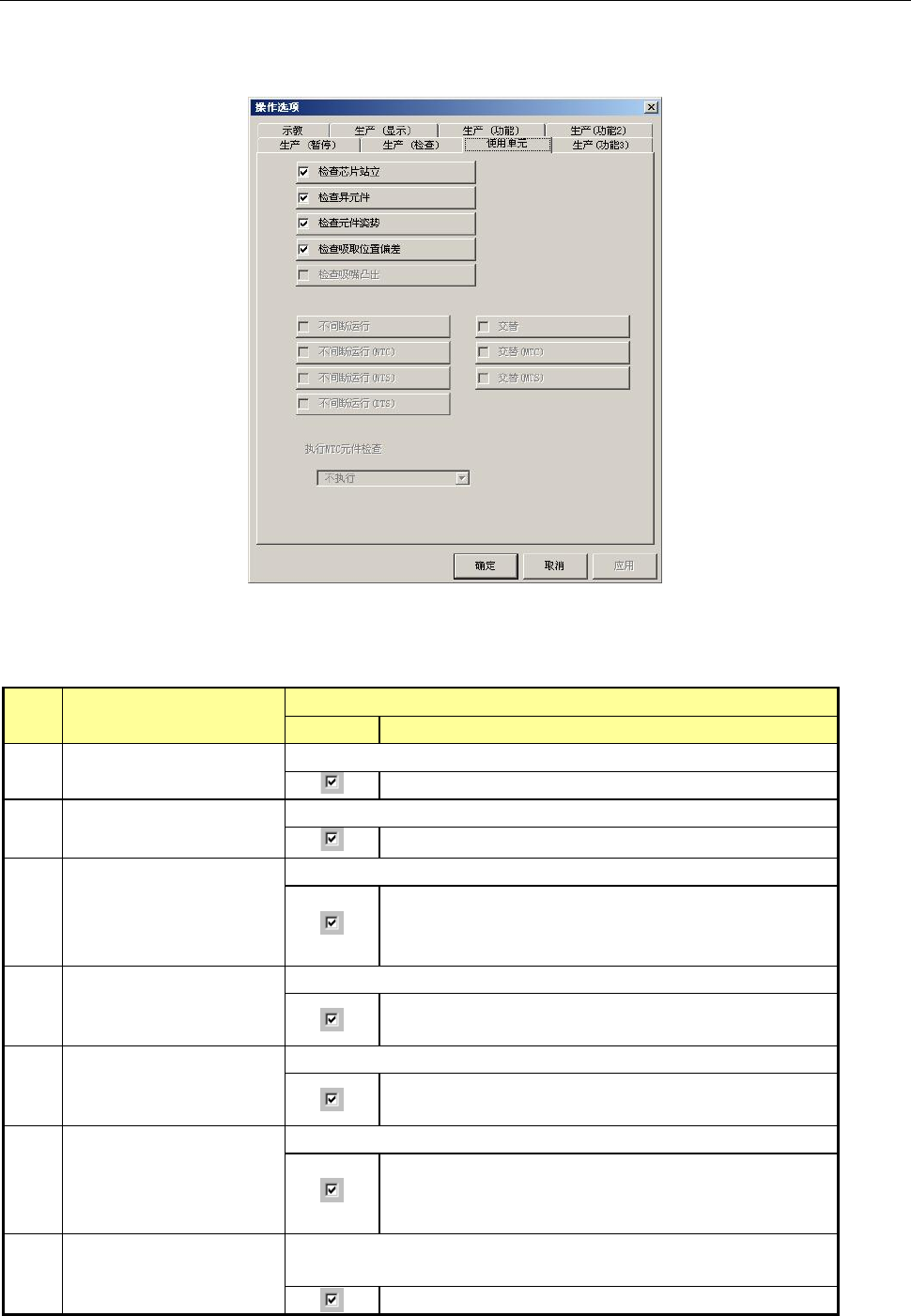

图 7-2-7 使用单元选项
表 7-2-7 使用单元的选项设置项目的细节和内容
序号
项目
内容
状态 动作及详细内容
１ 检查芯片站立
设置执行元件数据的“芯片站立”检查。
元件数据的“芯片站立”有效。
２ 检查异元件
设置元件数据的“检查异类元件功能”。
元件数据的“异元件判定”有效。
３ 检查元件姿势
设置执行元件姿势检查功能。
对元件数据的短边和长边的比率与测量结果的比率
进行比较，差值未控制在一定范围时，为元件状态
错误。
4
检查吸取位置偏差
设置执行检查吸取位置偏离功能。
吸取元件后，通过激光识别、或根据图像识别结果，
判定取位置偏离吸嘴中心的数值。
5
检查吸嘴突出
设置执行检查吸嘴突出功能。
检查吸嘴突出功能有效。吸取元件时，如果吸嘴偏离
出元件，则被视为吸取偏移错误。
6
不间断运行
设置执行不间断运行功能。
不间断运行功能为有效。
· 程序编集中，如果前后对称地设置送料器，则可
执行不间断运行。
7 交替
不间断运行功能为有效时，可设置交替功能。
设置不间断运行时执行交替生产模式功能。
交替生产模式有效。
第 2 部 功能详细编 第 7 章 操作选项
7-14
8
不间断运行（MTC）
设置执行 MTC 不间断运行功能。
(本项功能仅在机器设置时把使用单元 MTC 选择“TR6D”时有
效。)
不间断运行功能有效。
9
交替（MTC）
不间断运行(MTC)功能有效时，可设置交替（MTC）功能。
设置执行 MTC 不间断运行时交替生产模式功能。
MTC 交替生产模式有效。
10
不间断运行（MTS）
设置执行 MTS 不间断运行功能。
(本项功能仅在机器设置时把使用单元中 MTS 选 择“ TR5D”时 有
效。)
不间断运行功能有效。
11
交替（MTS）
不间断运行 (MTS) 功能为有效时，可以设置。
设置执行 MTS 不间断运行时的备用生产模式功能。
MTS 交替生产模式有效。
12
不间断运行（DTS）
设置执行 DTS 不间断运行功能。
(仅机器设置的使用单元中 DTS
设置为“使用”时本项目有效。
)
不间断运行功能有效。
●自动补充 DTS 元件数
※用不间断模式进行生产时，按下<SUPPLY>
键进行元件补充，再次按下<SUPPLY>键解除
元件补充模式时，进行元件补充侧的层元件
数为自动补满状态。
13
执行 MTC 元件检查
设置 MTC 元件吸取时的元件检查。(“a”为默认值)
a.不进行： 不进行元件检查。
b.文件读取： 生产程序文件变更时，进行元件检查。
c.元件补充： 按下 MTC 的<SUPPLY>键，元件补充结束
时，进行元件检查。
· 选择“文件读取”或“元件补充”，吸取已补满的 MTC 托
盘的元件时，由 MTC 内的 HMS 检查托盘上是否有元件，
并从有元件的位置开始吸取。
· 如选择“不进行”时，则补满后，必定从托盘的元件前
沿位置开始吸取。
· 本项目仅在机器设置的使用单元中 MTC 选择为“TR6D”
时有效。
