第 2 部 功能详细篇 第 12 章 选项组件
12-14
12-7 IC 回收带的操作
12-7-1 规格
(1) 适用元件
种类 ： QFP，SOP,PLCC等(使用图像识别装置的元件)
尺寸 ： 10～50mm，1.0～6.0mm
(2) IC 的回收数量
5个～19个(因IC的尺寸大小而异)
(3) 回收带的传送量
15～55mm(以5mm为单位)(根据使用的IC最大尺寸，手动安装旋转开关)
(4) 皮带
使用防止静电的皮带 宽5mm
12-7-2 构成与各部分的名称
图 12-7-2-1 IC 回收带的名称
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从贴片头开始，放置在“元件探测传感器①”部分的元件，按照“旋转开关③”所设定的间
距被依次传送。
如果回收带上堆满元件，当“传感器②”检测到元件后，主机将处于暂停状态，显示器上将
显示该信息。
·
为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打开安全
护罩进行回收。
· 在送料器台上安装有 IC 回收带的状态下回收元件时，请一边与其他工作人员确
认一边进行作业。
① 元件探测传感器
② 停止传感器
③ IC 尺寸设置用旋转开关
④ 复位开关
⑤ 电源接口
⑥ 警告信号接口
⑤
④
①
②
③
⑥
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-15
12-7-3 安装与拆卸
(1) 将“IC 回收带①”的底面放置在“送料台②”上。
(2) 滑动“IC 回收带①”，将 IC 回收带的“前面定位销⑤”对准“安装板③”的定位销孔。
(3) 将“锁定支架⑦”对准“锁定轴⑥”的 V 型槽后推入，直至顶住“安装板③”。
然后将IC回收带的“电源插头⑧”插入主体的“插头⑨”上，将“警报ALARM信号插头⑩”插入
中继电缆上。
(4) 拆卸时，一边拉“锁定支架⑦”的拉杆，一边向后拉“IC 回收带①”，然后放开。
图 12-7-3-1 安装与拆卸说明图
为了防止伤及人身或装置，请在确认主体已安全停止后，再打开安全护罩进
行作业。
请确认 IC 回收带是否悬浮或斜了。
注意：
①
②
③
⑤
⑥
⑦
⑧
⑩
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-16
12-7-4 动作
(1) 示教
请将IC回收带安装在台架上，示教机器设置的IC回收带的位置坐标。

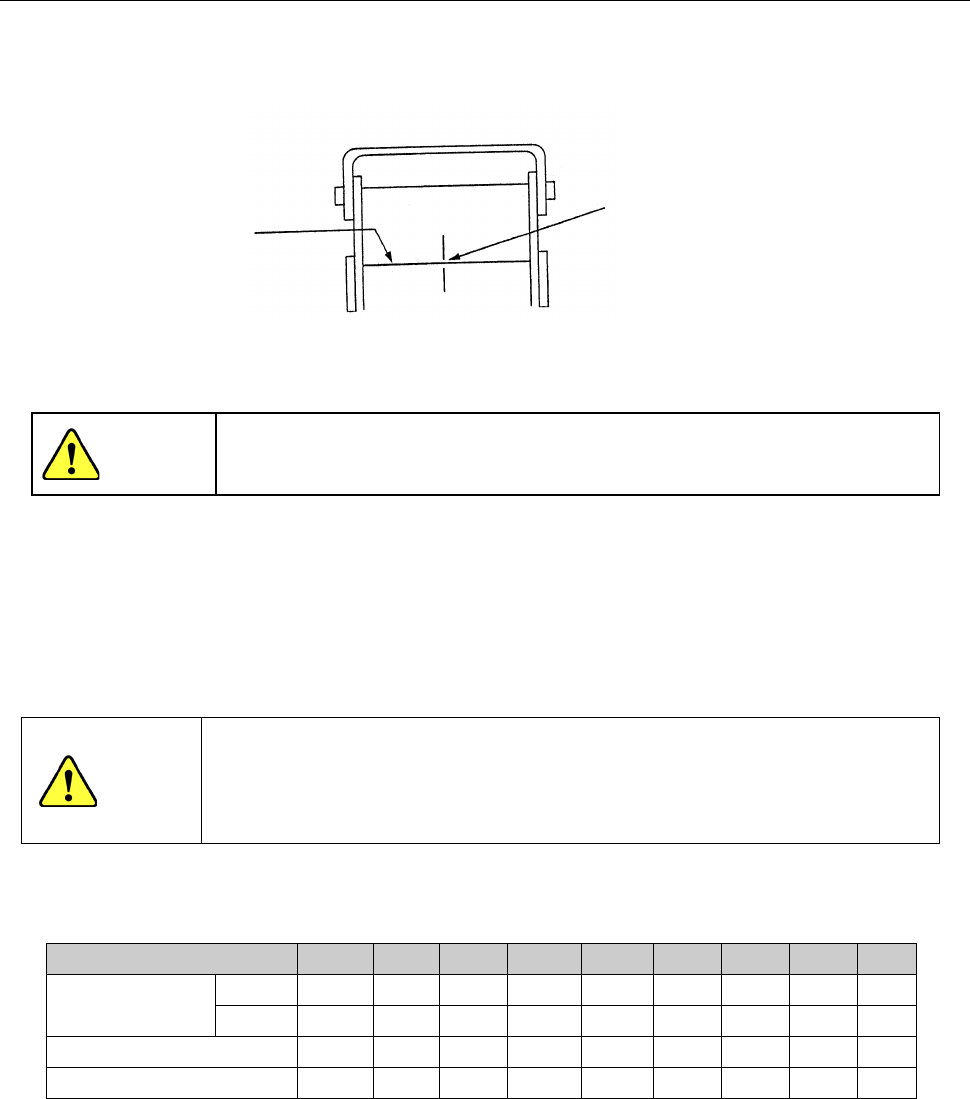

图 12-7-4-1 示教说明图
为了防止人身伤害，在操作 HOD 时，请勿将手伸入装置内部，也不要将脸或
头靠近装置。
(2) 基本动作
主机贴片头将IC放置在皮带上，元件探测传感器检测出元件，0.5秒后皮带将按照设定的传送量
移动。
当回收带上堆满IC，装置停止动作时，请将IC从皮带上回收后按下复位开关，重新启动。
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打开
安全护罩进行回收。
· 在送料器台上安装有 IC 回收带的状态下回收元件时，请一边与其他工作人
员确认一边进行作业。
表 12-7-4-1 用旋转开关 No.设置的 IC 回收数及皮带的传送量
SW、No. 设置 １ ２ ３ ４ ５ ６ ７ ８ ９
ＩＣ尺寸(mm)
以下 １０ １５ ２０ ２５ ３０ ３５ ４０ ４５ ５０
大于 － １０ １５ ２０ ２５ ３０ ３５ ４０ ４５
皮带传送量(mm) １５ ２０ ２５ ３０ ３５ ４０ ４５ ５０ ５５
最大 IC 个数 １９ １４ １１ ９ ８ ７ ６ ６ ５
示教位置
光轴
在元件探测传感器光轴
上,示教皮带的中央。
注意
注意
