第 1 部 基本编 第 1 章 设备概要
1-57

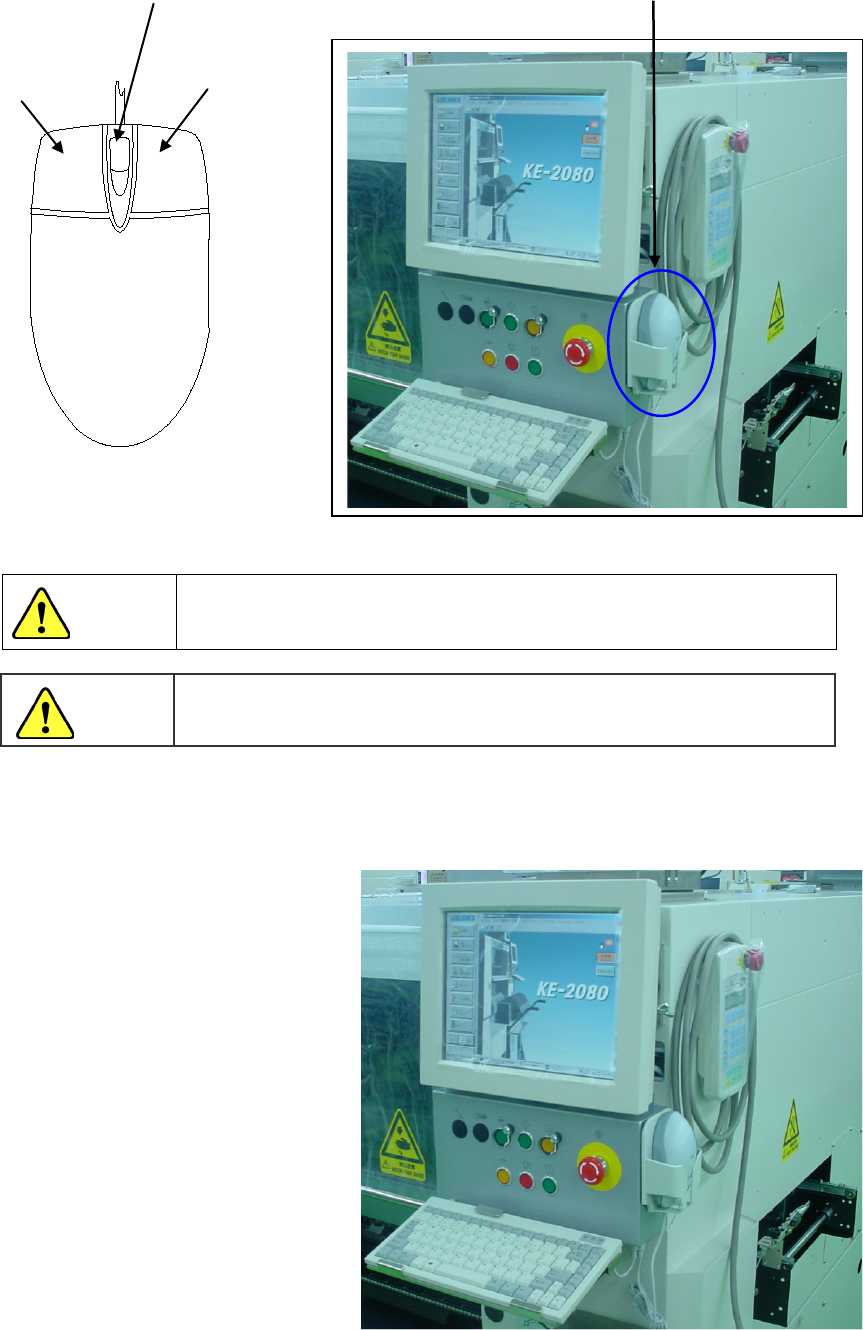

1-3-2-3 鼠标器
主机的标准装备带有鼠标器。
图 1-3-2-3 鼠标概况图
在生产或预热等连续运行时，请把鼠标等放在鼠标袋里。否则，运行
中鼠标可能掉落下来。
1-3-2-4 触摸屏（选购项）
选购后,可进行触摸屏操作。
左按钮
右按钮
画面滚动轮
不使用鼠标时可挂放在此处
鼠标袋
请勿在接通主机电源的状态下插拔鼠标电缆。
注意
注意
第 1 部 基本编 第 1 章 设备概要
1-58

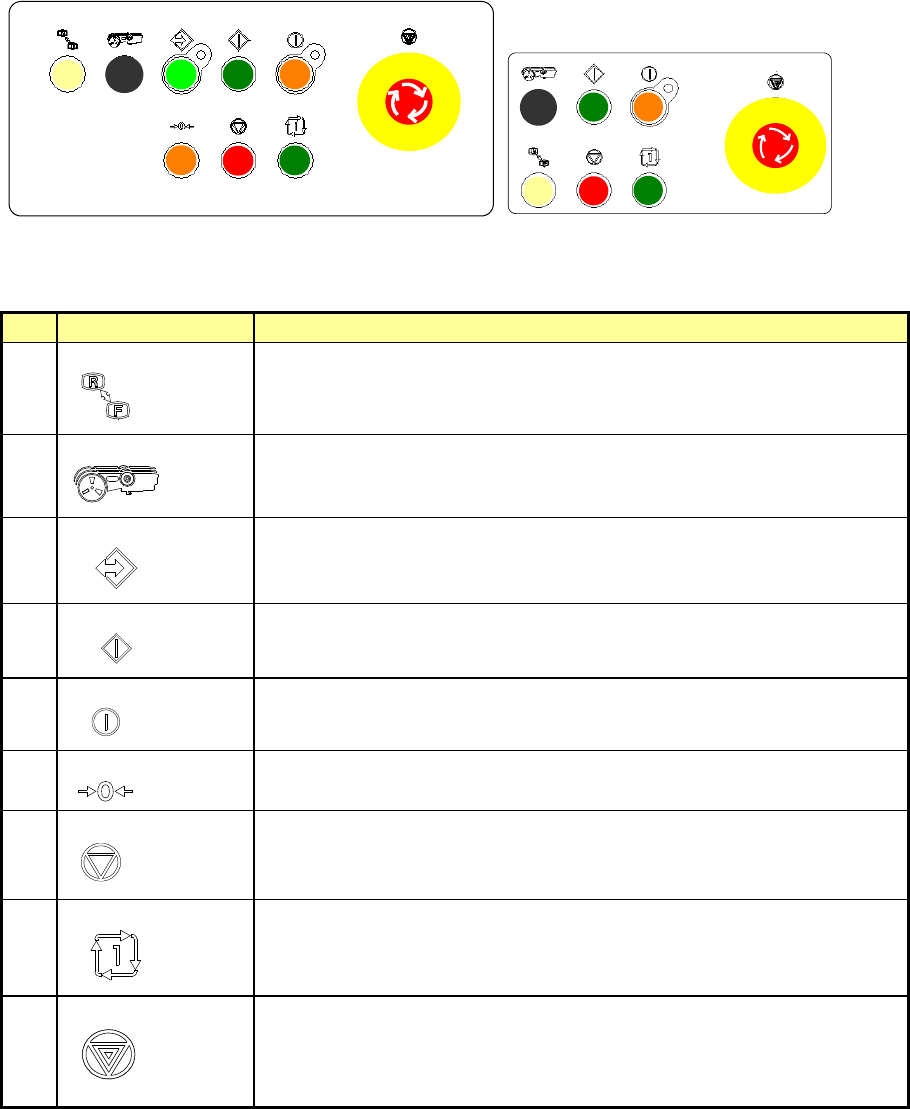

1-3-2-5 操作面板
可通过主机的操作面板来控制机器的动作。
<前面> <后面>
图 1-3-2-4 操作面板外观图
表 1-3-2-3 开关功能概要
No
开关名称
功
能
１
KEYBOARD
键盘
·切换<FRONT>、<REAR>的键盘操作。
·按下该开关, 则指示灯亮。
２
FEEDER
送料器
·切换送料器单元有效/无效。
·按下该开关,指示灯亮时为<有效>。
３
ONLINE
联机
·联机状态下指示灯亮。
４
（START）
开始
·进行生产或模拟生产运行时使用。
５
SERVO FREE
解除伺服
·用于使伺服马达(X 轴、Y 轴、Z 轴、θ轴)进入 Motor Free 状态。
·Motor Free 状态下指示灯亮。再按一次后马达被励磁。
６
ORIGIN
回原点
·进行全轴返回原点。
７
（PAUSE，STOP）
暂停，停止
·终止生产、模拟生产时使用。按一次暂停, 再按一次停止。
８
SINGLE CYCLE
单次循环
·一块基板生产结束即停止生产时按此按钮。
再按一次则解除该模式。
9
Emergency
紧急停止
·用于紧急停止。当装置出现异常动作或可能危及人体时，按下此开
关暂停机器。按下该开关后,马达及其他驱动部分停止工作, 红色信
号灯点亮。
按箭头方向旋转该开关即可恢复。
第 1 部 基本编 第 1 章 设备概要
1-59
1-3-3 操作方法
1-3-3-1 命令的选择
命令的选择方法有菜单选择与命令按钮选择两种。
但用命令按钮不能选择所有的命令。
需选择详细命令时,应通过菜单进行选择。
同时使用菜单与命令按钮进行操作,可提高操作效率。
(1)
通过菜单进行选择
通过菜单来执行命令，有以下两种方法。
：使用鼠标器来选择。
：操作键盘来选择。
1) 用鼠标器选择的方法
用鼠标器（以下简称鼠标）选择的方法与普通的Windows操作相同。
① 用鼠标随时点击所需菜单,达到目标命令后,点击该命令即可。
示例：桌面画面,可随时点击[文件] → [打印] → [生产程序一览],选择[生产程序一览]。
图 1-3-3-1 使用鼠标选择
