2 基本编 8 机器设置
8-20
2) 设置方法
①标记位置校正
进行 MTS 送料器台架第 1 标记和第 2 标记位置的示教。
选择要设置偏差的标记项目,按 HOD 装置键(HMS”或“CAMERA)拉出 MTS 送料器台
架标记,开始进行示教。要检查和进行调整,使示教位置在送料器台架标记的中心上。
示教结束后,会自动输入 XY 与送料器台架位置设计值的偏差值。
②高度校正
1)设置测量坐标(绝对坐标
示教或用键盘输入,设置需要测量的托盘垫面3个点的坐标(XY)。
选择托盘垫面上“测量位置”项目,按下HOD装置键HMS”)拉MTS送料器台架标
记,开始示教。请按照选择的装置的操作方法,确认并调整测量的位置。
示教结束后,会自动输入测量到XY位置的坐标。
为了求得托盘垫面高度的平均值,各个测量位置之间的XY要留下一定间隔,避开托
盘垫的突出部(放在托盘架、托盘垫上的托盘等)或被打穿的部分(托盘架的安装孔
等)。
2 设置高度校正值
按下“自动取得”按钮进行示教,或从键盘输入进行设置。
选择“自动取得”“高度校正 后,会显示如下信息。
按下“是”后,可测量位置 1
3 的高度,取得高度校正值(距离 MTS 高度 9mm 偏差
值)。
)可 HMS 取得的范围为-10mm10mm超出这个范围外的测量值将显示错误,不能自动取得。
为了避免人身伤害,在操作 HOD 的过程中,切勿将手放入装置内部,也不要将脸和
头靠近装置。
注意
2 基本编 8 机器设置
8-21

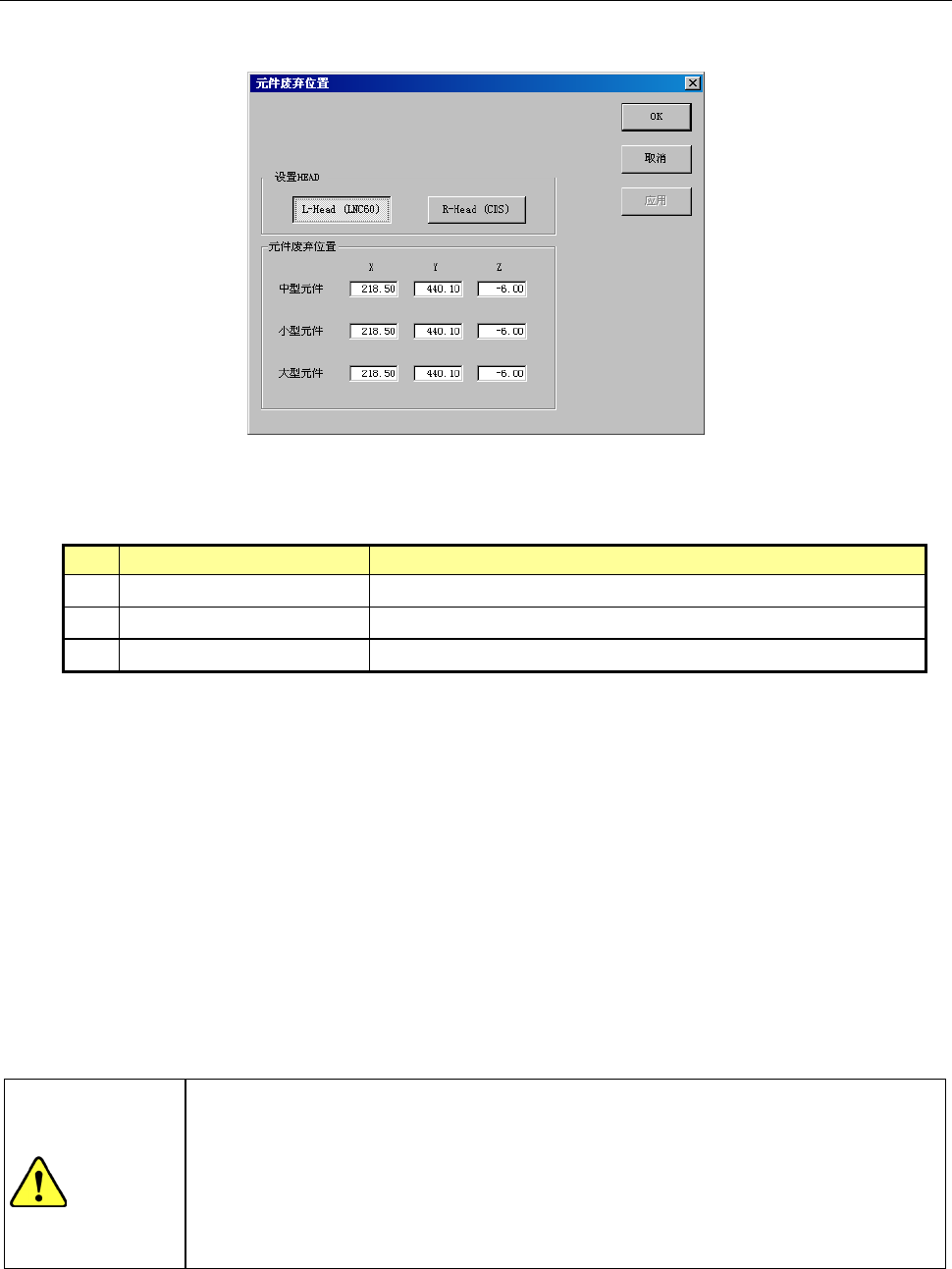

8-5-7 元件废弃位置
按各贴片头、各元件的类型,设置发生识别错误的元件废弃场所。
选择元件废弃位置后,将显示如下元件废弃位置设置画面。
8-5-7-1 设置元件废弃位置(显示例.KE-2080)
1) 设置项目
No. 项目 设置内容
1 中型元件(XYZ) 除小型、大型元件之外的元件的废弃位置
2 小型元件(XYZ) 型元件(长边小于 15mm 的元件)的废弃位置
3 大型元件(XYZ) 大型元件(长边超过 50mm 的元件)的废弃位置
2) 设置方法
通过示教或用键盘设置。
当输入焦点在XY上时示教XY的值,当输入焦点Z上时,示教Z的值。
左贴片头(LNC60)的小型元件示教位置为中央靠右(约7mm)。
示教中央时,L6贴片头不能移动,会出现错误
KE-2080R时,请在右贴片头的小型元件位置示教专用的废弃盒
3)有大型元件废弃盒选项时
对应设置数据的选项使用单元设置里的“大型元件废弃盒”的使用/不使用选项,上述的右贴片
头用大型元件的废弃位置(X,Y,Z)的显示会自动变更。
短边尺寸超过 33.5mm 或者长边尺寸超过 50mm 的无法放进标准的废弃盒的元件,会被放进大型元
件废弃盒里。
· 为了避免人身伤害,在操作 HOD 的过程中,切勿将手放入装置内部,也不要将
脸和头靠近装置
· 不可把右贴片头设置在小型元件废弃位置。
· 不间断运行模式中,为了避免元件废弃时后侧移动的危险,生产时请将设置数
据的选项使用单元设置里的“大型元件废弃盒”设置为不使用。如果在不间断
运行模式中使用“大型元件废弃盒”则生产时应对废弃到大型元件废弃盒的废
弃对象元件进行元件保护。
注意
2 基本编 8 机器设置
8-22

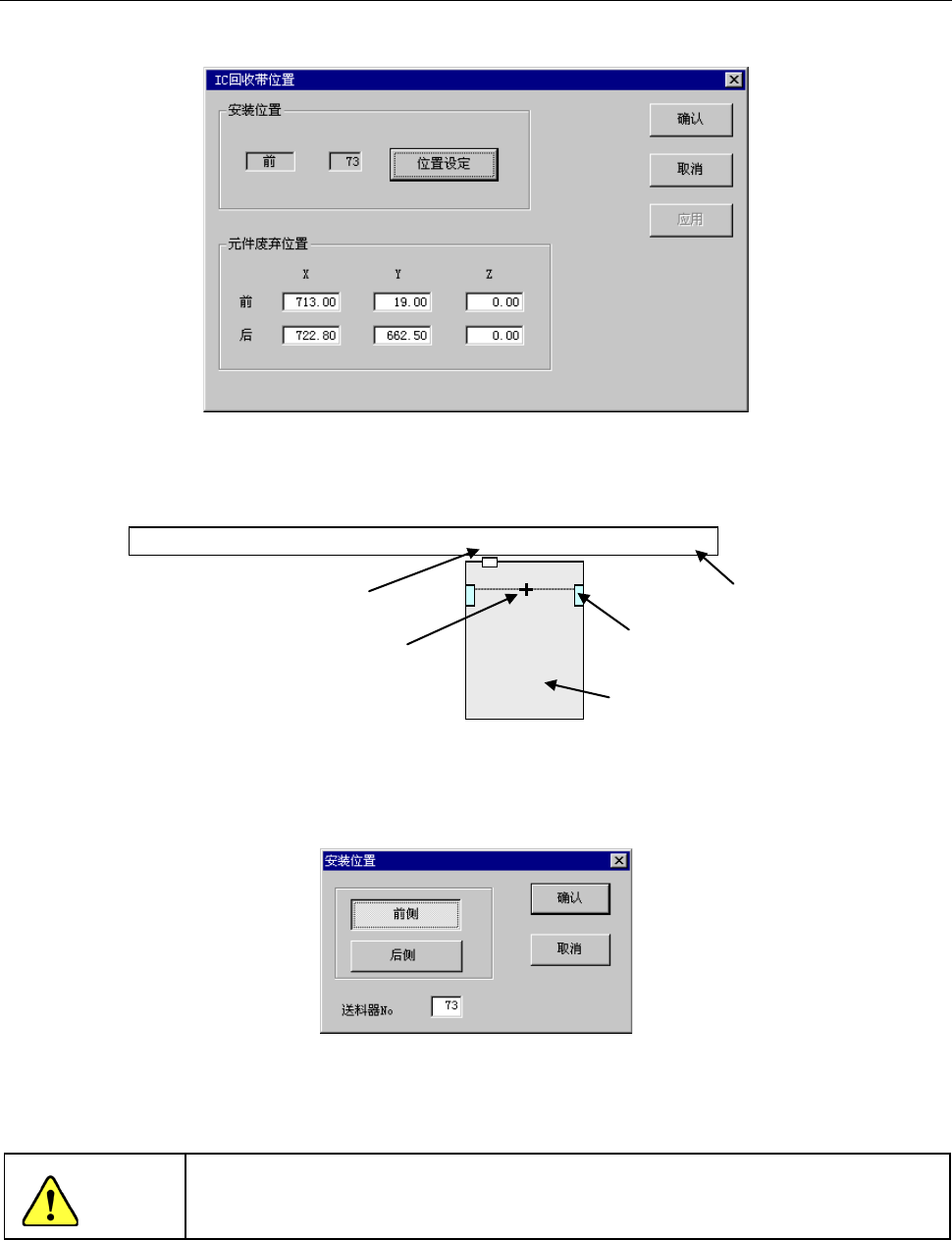

8-5-8 IC 回收带位置
设置IC回收带的安装位置和IC回收带上的元件废弃(IC回收带前侧传感器的中央位置)
选择IC回收带位置后,显示如下IC回收带位置设置画面。
8-5-8-1 设置 IC 回收带位置的对话框
1) 设置项目
设置安装编号与元件废弃位置。
1 2 3 ············ 65 66 67 ···・・・・・・・・
2) 设置方法
安装位置
选择设置位置的按钮后,可显示如下安装位置设置画面。
选择“前侧”或“后侧”,在键盘上输入安装有IC回收带的送料器台架编号。输入后,选
“确认”。
元件废弃位
通过示教或用键盘来设置。
当输入光标在XY上时可示教XY值,当输入光标Z上时可示教Z值。
· 为了避免人身伤害,在操作 HOD 的过程中,切勿将手放入装置内部,也不要将
脸和头靠近装置
· 送料器孔编号的输入范围为右贴片头的可移动范围。
传感器
安装编号
元件废弃位置
送料器台
IC 回收带
注意
