第 2 部 功能详细篇 第 10 章 设备运行信息
10-33
10-5-17-3 设备运行数据全部初始化
可以通过以下方法，在各项设备运行信息画面上，对全部设备的运行数据进行“全部初始化”（实行统
一重新设置）。
（1） 请打开各设备运行画面“文件”菜单，选择“设备运行信息全部初始化”。

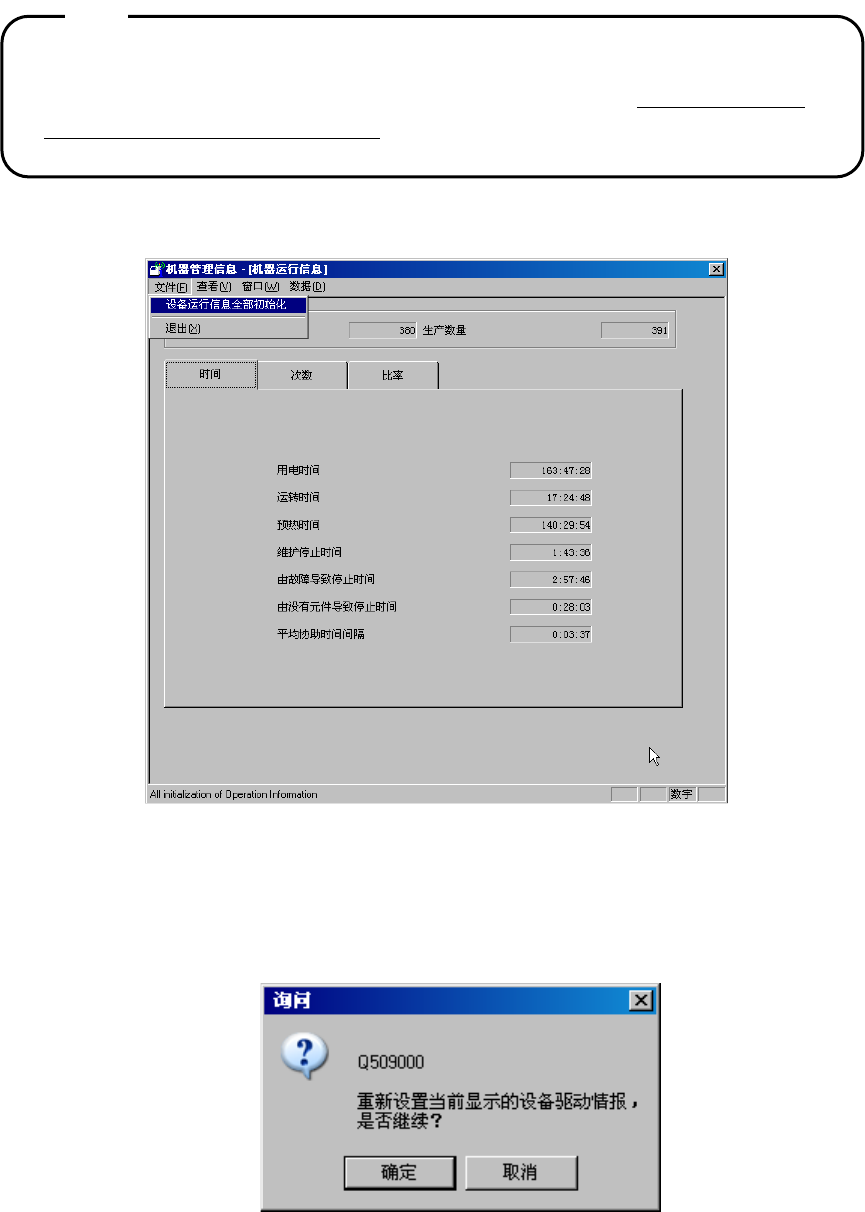

图 10-5-17-21 选择“设备运行信息全部初始化”
（2） 出现确认是否全部初始化的询问框。
— 要全部实行初始化时，点击“确定”。
— 要取消全部实行初始化时，点击“取消”。
图 10-5-17-22 询问“全部初始化”。
“设备运行数据全部初始化”不仅是对正在操作的画面上的设备运行实际数据（下
面列举机器作业信息运行数据的例子）进行重新设置，而是同时对其他各种设备的
实际运行数据全面地实行重新设置。
注意
第 2 部 功能详细篇 第 11 章 自动校准
11-1
第 11 章 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
接通电源后运行自动校准时，请进行 15 分钟以上预热。
11-1 概要
自动校准的设置项目见下表。
表 11-1-1 自动校准项目
No. 自动校准组 设置内容
1 激光／传感器高度 从基板上面所看到的激光／传感器高度
2 吸嘴旋转中心 激光传感器决定的吸嘴旋转中心
3 Head 偏差
各贴片头相对于 OCC 的安装位置
与激光校准主体安装的角度
4 VCS 偏差 VCS 摄像机的安装位置及安装角度
5 真空校准 真空校准值
6 FCS 贴片偏差综合校准系统（选项）
※在取得偏移值的操作中需要使用的治具, 应在选择菜单时，把治具移到方便贴片头安装的位置(等待
位置)上。
※可控制的设置项目（移动等待位置／打开滑板／关闭滑板）导航显示在提示栏上。
打开画面时，轴会移动。打开画面之前，请务必确认无人在进行装置内部
的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
警告
注意
第 2 部 功能详细篇 第 11 章 自动校准
11-2
11-1-1 刚启动后
从菜单栏(图11-1-1)中选择“维护”/“自动校准…”，则显示图11-1-2的自动校准初始画面。

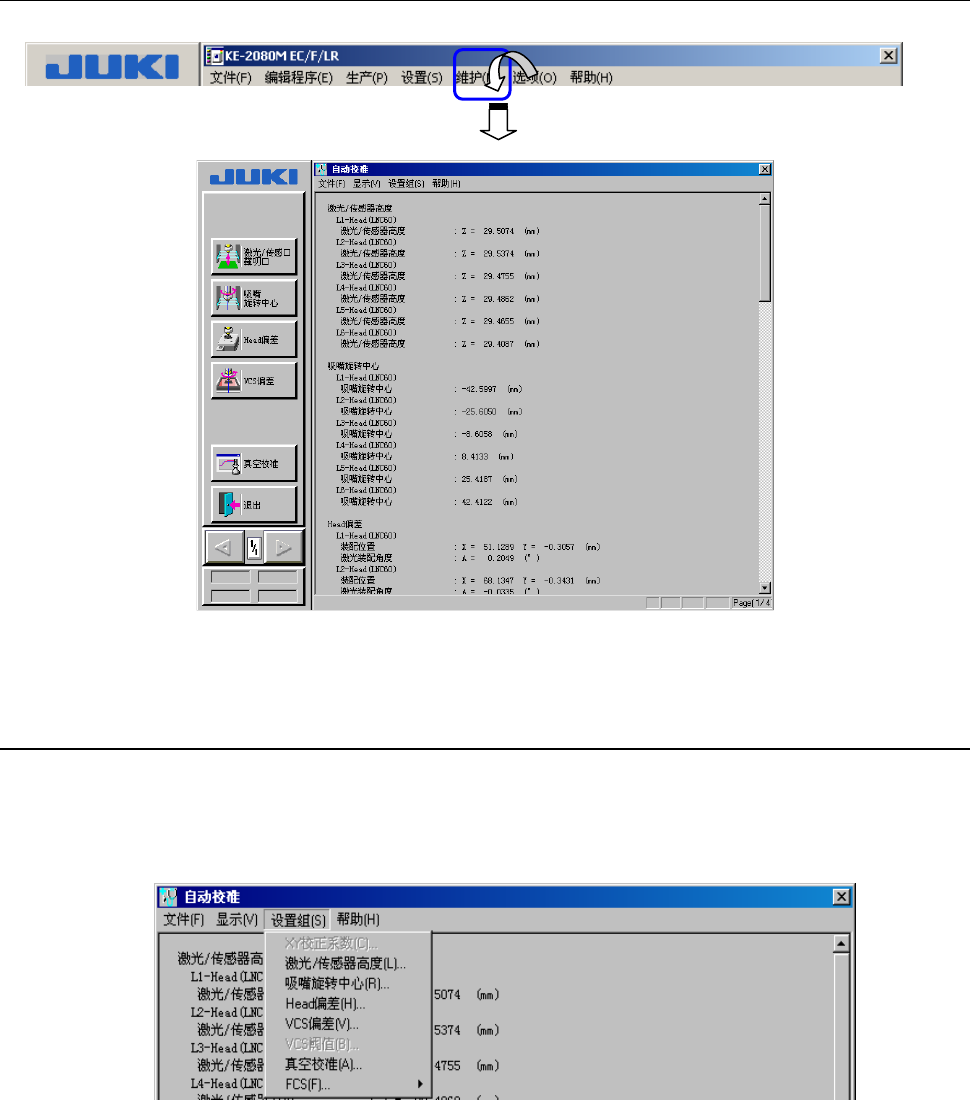

图 11-1-1-1 菜单栏
图 11-1-1-2 自动校准初始画面
11-1-2 选择设置项目
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
在MS参数的“选项”设置中未选中的(未安装)组件，不能选择
图 11-1-2-1 设置组的项目
