第 1 部 基本篇 第 4 章 制作生产程序 4- 188 ② 正在连续检 测的画面 连续检测过程中 显示如下画面。 显示连续检测 的元件内容及吸 取位置，依次 显示处理内 容。 图 4-5-4-2-3- 11 正在连 续检测 (1) 进展状况 进度条显示当前 的进展情况。 要强行结束检测 时 ，请按下 < 停止 > 开关， 则显示以下对话 框。请选择是 否结束。 图 4-5-4-2-3-1 2 询问是否结束 检测
第 1 部 基本篇 第 4 章 制作生产程序
4-187
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有所
不同。
（在KE-2080上进行图像识别时，可以检测CDS高度）
(4) 连续检测按钮(<START>开关)
开始连续检测。
(5) 返回按钮(ESC键
)
返回原来的画面。
(6) 询问
开始连续检测后，显示询问，问检测后如何处理尺寸在1mm以下的元件。

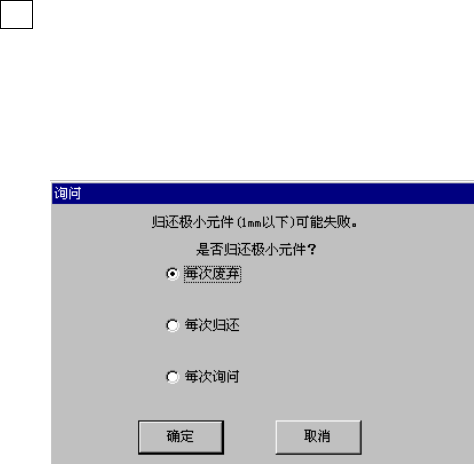

图 4-5-4-2-3-10 询问元件归还画面
● 每次废弃
元件每次废弃在指定处。
● 每次返回
元件归还原来的位置。
● 每次询问
每1次检测结束后询问是否放回1mm以下的元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-188
② 正在连续检测的画面
连续检测过程中显示如下画面。显示连续检测的元件内容及吸取位置，依次显示处理内容。
图 4-5-4-2-3-11 正在连续检测
(1) 进展状况
进度条显示当前的进展情况。
要强行结束检测时，请按下<停止>开关，则显示以下对话框。请选择是否结束。
图 4-5-4-2-3-12 询问是否结束检测
第 1 部 基本篇 第 4 章 制作生产程序
4-189
③ 连续检测结果
连续检测结束后，显示如下的结果画面。
图 4-5-4-2-3-13 连续检测结果
(1) 检测完元件
显示元件内容及吸取位置。
(2) 检测结果
显示检测结果的值。( )内显示原来的元件数据的值。未进行检测的项目显示***。
(3) 确定/下一个元件(<START>开关)
使检测结果生效，将结果的值储存到元件数据中。然后进行下一元件的检测。
(4) 停止(ESC键
)
使检测结果无效，然后停止连续检测，返回原来的连续检测条件的设置画面。
(5) 单独检测(F7键
)
转入单独检测模式。
(6) 变幻线
从激光单元取得检测(SWEEP)数据，以图表（变幻线）显示元件的轮廓。
(7) 检测错误
因某种原因在检测中发生错误时，显示如下信息。选择“是”，可转入单独检测模式。
图 4-5-4-2-3-14 连续检测错误
④ 连续检测结束
检测完指定条件的所有元件后，显示如下信息。
图 4-5-4-2-3-15 连续检测结束
仅 KE-2080 显示
结果。
