第 1 部 基本篇 第 4 章 制作生产程序 4- 237 4-5-4-6-4 元件示教的操作 打开罩进行手动吸取等 操作时，请充分注 意，防止设备运行 造成人身伤 害。 并要小心，避免手和衣服被供料器台架夹住、 头部碰撞罩。 (1) 元件示教操作 选择电极检测后 ，显示以下对话 框。 图 4- 12 -6-4 -1 元件示教 对话框 1) 被检元件 显示执行元件示教时 必须的元件内容 。 图 4-5-4-6-4-2 被检元件 注意
第 1 部 基本篇 第 4 章 制作生产程序
4-236
4-5-4-6-3 关于元件示教时的各种运行
① 吸取时使用的贴片头
吸取时使用的贴片头自动选择。
为减少贴片头交换吸嘴的次数，优先使用已安装好的吸嘴。
根据吸嘴的安装状况，每次测量时使用的贴片头有时并不同。
② 检查后归还元件
元件检查后，有的要归还原位置，有的废弃。其处理方式，取决于包装方式，详见下表。
废弃位置，按元件数据设置的[元件废弃]位置废弃。１mm 以下的元件，归还时可能发生元件站立、
倒翻等情况，对此，请根据对话框的询问，选择处理方法。
表 4-5-4-6-3-1 退回元件／废弃条件
包装方式
条件１
条件 2
退回
废弃
带式 32mm 紙粘着
－ ○
32mm 紙粘着
以外
外形尺寸短边 1mm 以下
询问
*1
外形尺寸短边 1mm 以上
○ －
散装
外形尺寸短边 1mm 以下
询问
*1
外形尺寸短边 1mm 以上
○ －
托盘
○ －
MTC
○ －
MTS
○ －
管状
－ ○
*1
显示对话框，询问是元件退回、还是废弃。
连续测定时，在测量开始前询问。
③ 选择吸取供料装置
同一元件有多个供给装置（吸取数据）时，默认值为从最先输入的数据吸取元件。
也可以根据需要，变更供给装置。
④ 变更吸取坐标
发生吸取不良时，可用手工输入、或使用 HOD 示教坐标，更改吸取位置。
⑤ 手工吸取
没有吸取数据时，可以手工将元件装上吸嘴。但此时，不能输入吸取坐标，也不能操作供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-237
4-5-4-6-4 元件示教的操作
打开罩进行手动吸取等操作时，请充分注意，防止设备运行造成人身伤
害。
并要小心，避免手和衣服被供料器台架夹住、头部碰撞罩。
(1) 元件示教操作

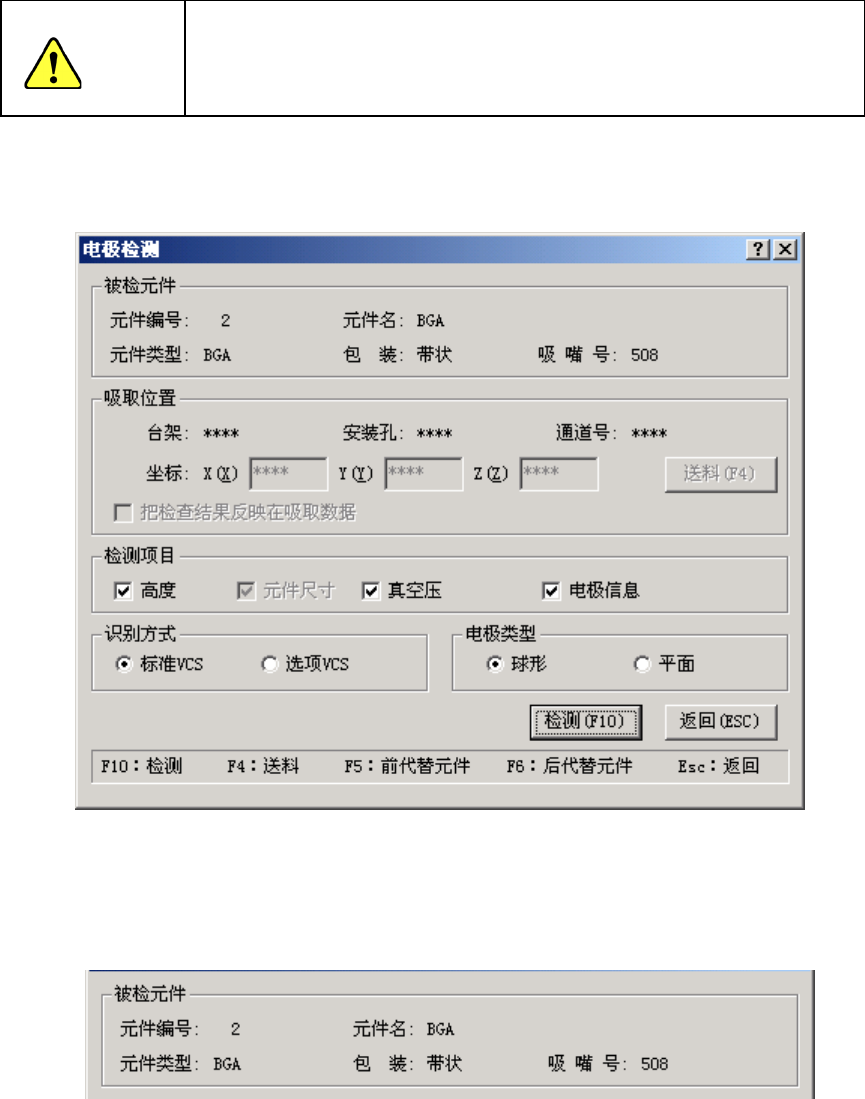

选择电极检测后，显示以下对话框。
图 4-12-6-4-1 元件示教对话框
1) 被检元件
显示执行元件示教时必须的元件内容。
图 4-5-4-6-4-2 被检元件
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-238

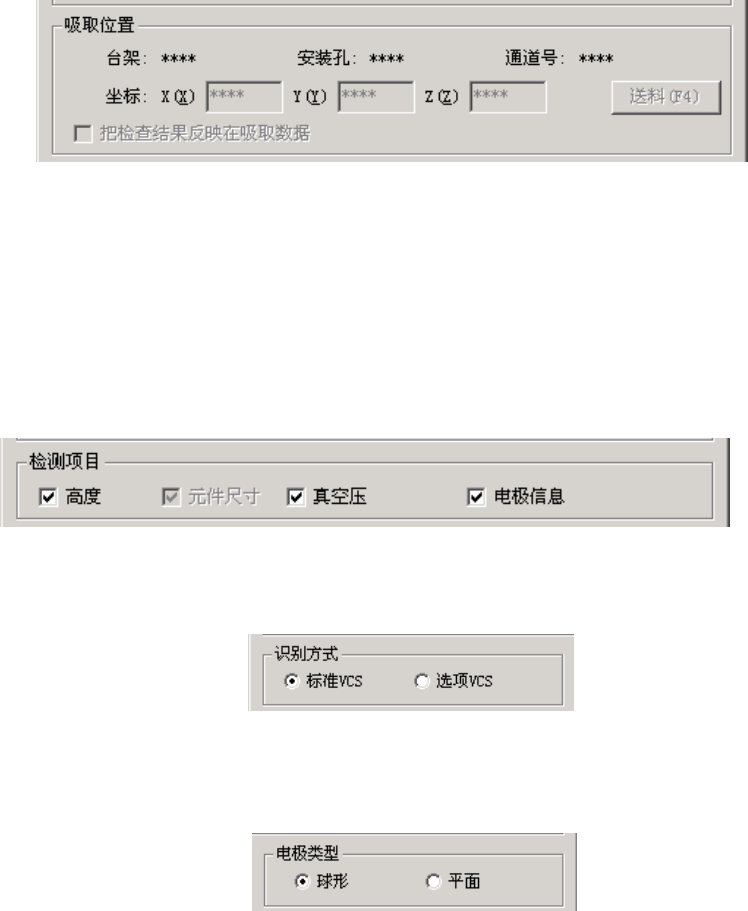

2) 吸取位置
显示吸取元件的吸取位置内容。可以改为前一个代替元件和后一个代替元件的吸取位置。无
吸取数据时、或为 MTC 时，则不显示各个项目，不能改变吸取位置、不能顶推供料器、不能
进行示教。
图 4-5-4-6-4-3 测定元件的吸着位置
① 送料
顶推一次供料器，即可输送元件（32mm 纸粘着带除外）。
② 把示教结果反映到吸取数据
设置是否要把 HOD 示教的结果存入吸取数据。不选中时只限于本次吸取时有效。
3) 检测项目
选择检测项目。默认值为选择所有可选的项目。某些项目不能选择，呈灰色。
图 4-5-4-6-4-4 测定项目
4) 识别方式
指定所要测量的 VCS 种类。
图 4-5-4-6-4-5 识别方式
5) 电极类型
指定要测量的元件电极类型。
图 4-5-4-6-4-6 电极类型
6) 测量按钮 （[F10] 键）
执行测定。
7) 返回按钮 （[ESC] 键）
测量结束后退回原画面。
