第 1 部 基本篇 第 2 章 生产
2-136
2-11-12-4 重夹中的画面
在生产开始前处理画面中，如果选择了“运行重夹后生产”，并按下了<START>开关，则会显示
重夹对话框，重夹基板。
搬出运行完成后，如果继续生产，则开始生产。不继续生产时，显示开始生产(新建生产)画面。

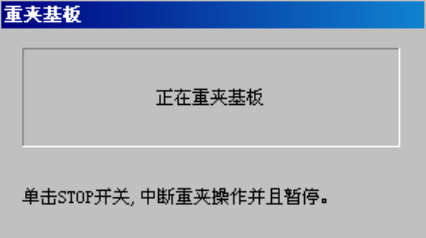

图 2-11-12-4-1 正在重夹基板
此时，如果按下<STOP>开关，则会中断重夹运行，返回通过状态。
第 1 部 基本篇 第 2 章 生产
2-137
2-11-12-5 生产开始画面
若在生产开始(新建生产)处理前画面中选择“贴片跟踪后，重启生产”，则显示生产开始画面，
在生产开始前确认是否开始生产。

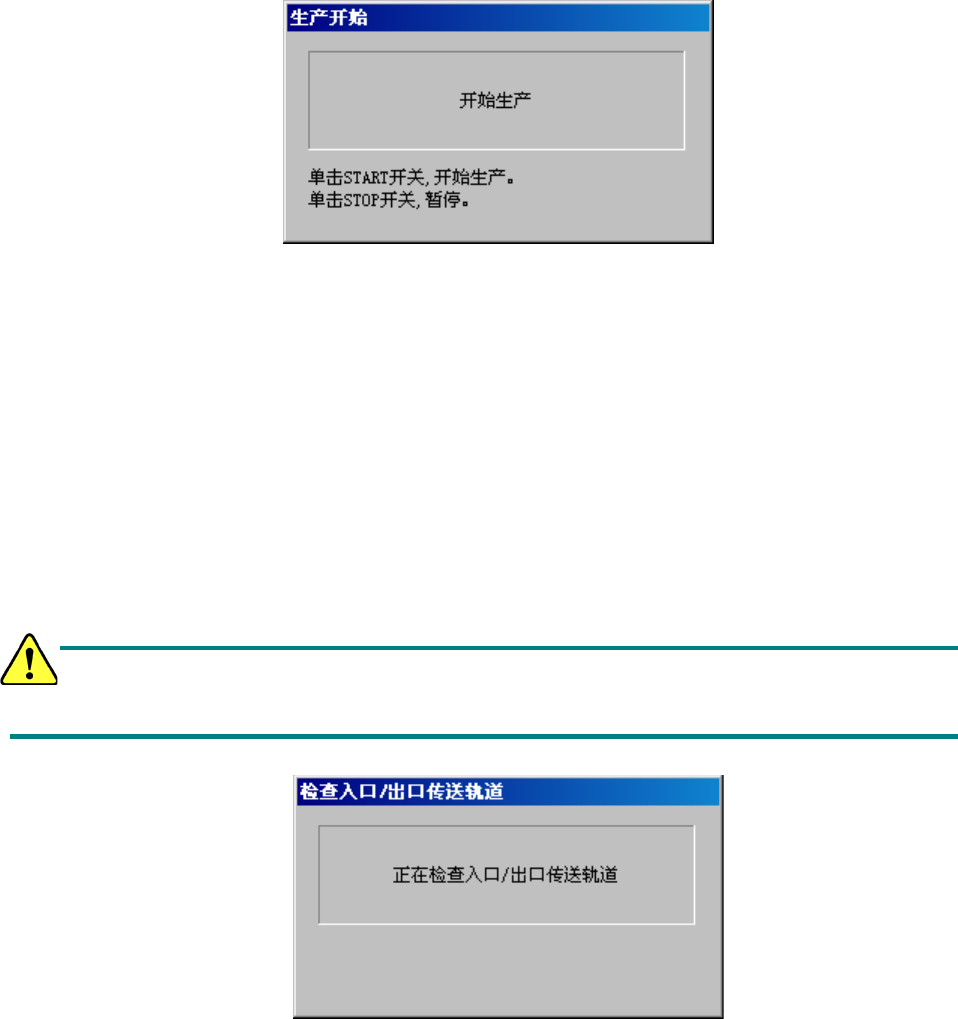

图 2-11-12-5-1 生产开始
按下<START>开关，重启生产。
按下<STOP>开关，则返回通过状态。
(如果传送通道上基板处于夹紧状态则解除夹紧。)
2-11-12-6 入口、出口传送通道检查画面
生产开始前如果入口、出口的传送通道上的传感器间残留有基板，将自动设置到传感器上。但如
果不是上次生产时在入口、出口传送运行中发生错误后开始生产，则此功能无效。
此外，若基板已经在传感器上时也无效。
如果选中操作选项的“生产(功能2)”、“IN/OUT基板传感器不进行自动检查”，则此功能在
开始生产时不进行基板检查。
图 2-11-12-6-1 入口、出口传送通道检查
此时，如果按下<STOP>开关，则返回通过状态。
第 1 部 基本篇 第 2 章 生产
2-138
2-11-12-7 基板安装画面
点击生产开始前处理画面显示的”基板传送”按钮，将中间站台上的基板安装到能够重夹的位置。
图 2-11-12-7-1 基板设置
此时，如果按下<STOP>开关，则返回通过状态。
