第 2 部 功能详细篇 第 10 章 设备运行信息
10-5
10-3-2 各吸嘴的次数设置
用ATC编号来管理吸嘴运行信息。如果调换了ATC的吸嘴配置，请在本项目中修改已调换的吸嘴数
据。
<例>
如果将下图ATC编号1的501吸嘴与ATC编号2的508C吸嘴进行了物理性调换，也请调换吸嘴运行信
息。(对于总吸取次数，ATC编号1输入22810，ATC编号2输入11)
从菜单栏中选择“数据”/“设置次数”/“各吸嘴”，则显示图10-3-2-1。

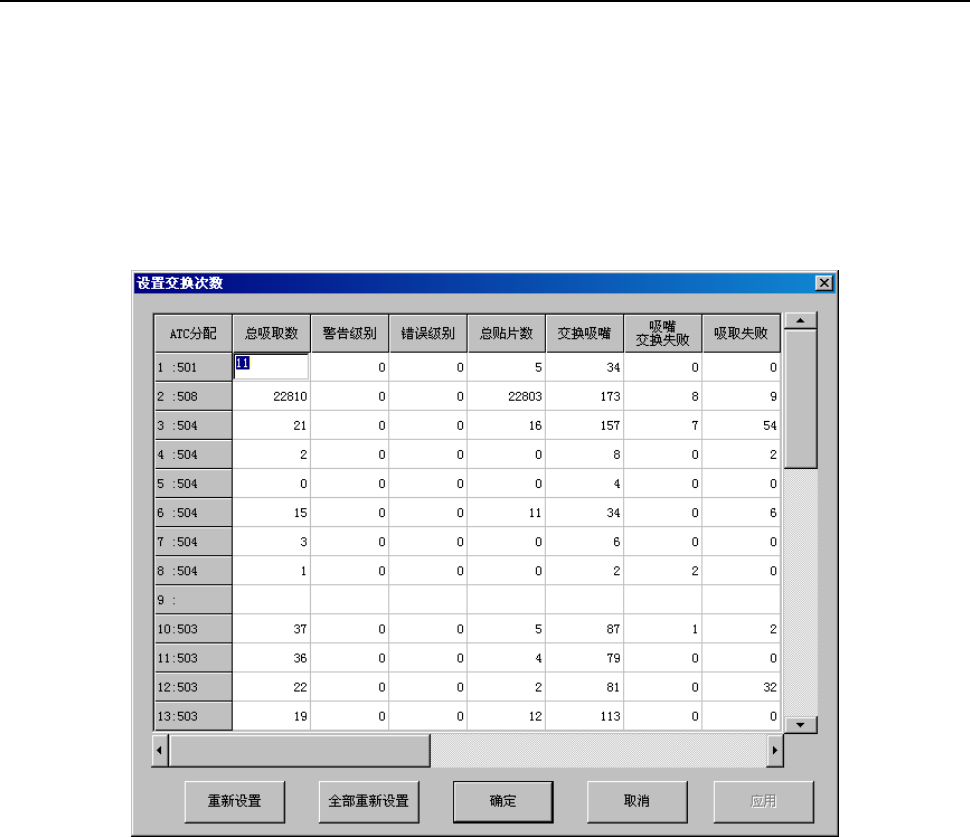

图 10-3-2-1 次数设置
按下“确定”按钮，确定设置数据，并结束更换次数设置画面。
按下“取消”按钮，将已设置的数据复原为原数据，并结束更换次数设置画面。
按下“应用”按钮，确定已设置的数据。
第 2 部 功能详细篇 第 10 章 设备运行信息
10-6

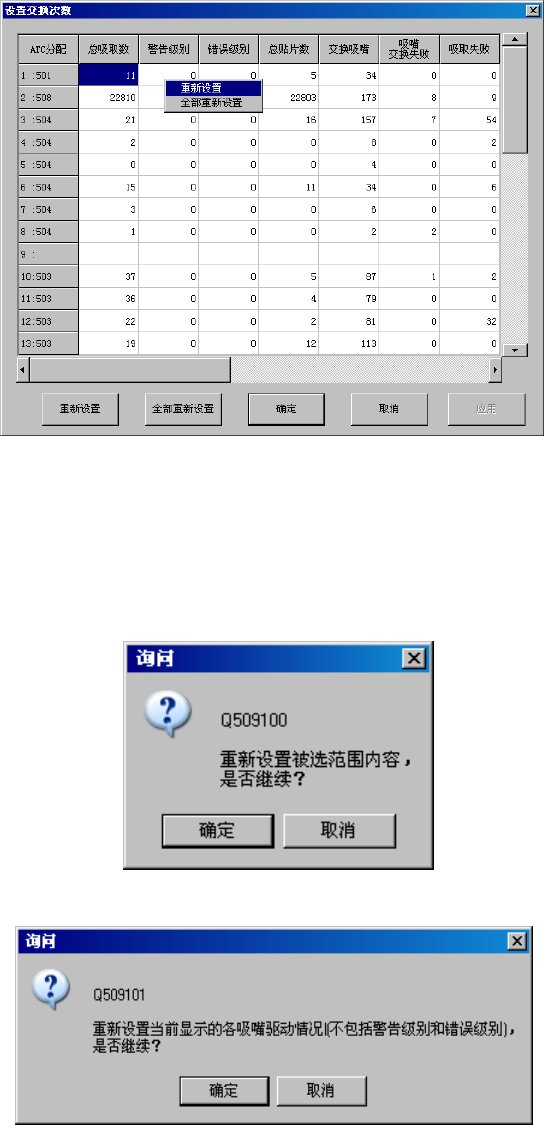

图 10-3-2-2 选择重新设置
◆ 通过选择“重新设置”按钮或“全部重新设置”按钮，进行数据的重设处理。
此外，也可右击鼠标，从显示的列表中选择重设(图10-3-2-2)
选择“重新设置”或“全部重设”，则显示如下的询问。
图 10-3-2-3 选择了重设时的询问
图 10-3-2-4 选择了全部重设时的询问
按下“确定”按钮，则“重新设置”或“全部重新设置”。
按下“取消”按钮，则不进行数据的重新设置。
第 2 部 功能详细篇 第 10 章 设备运行信息
10-7
10-3-3 警告级别设置
可设置各吸嘴的警告级别。
从菜单栏中选择“数据”/“设置警告级别”/“各吸嘴”，则显示图10-3-3-1。

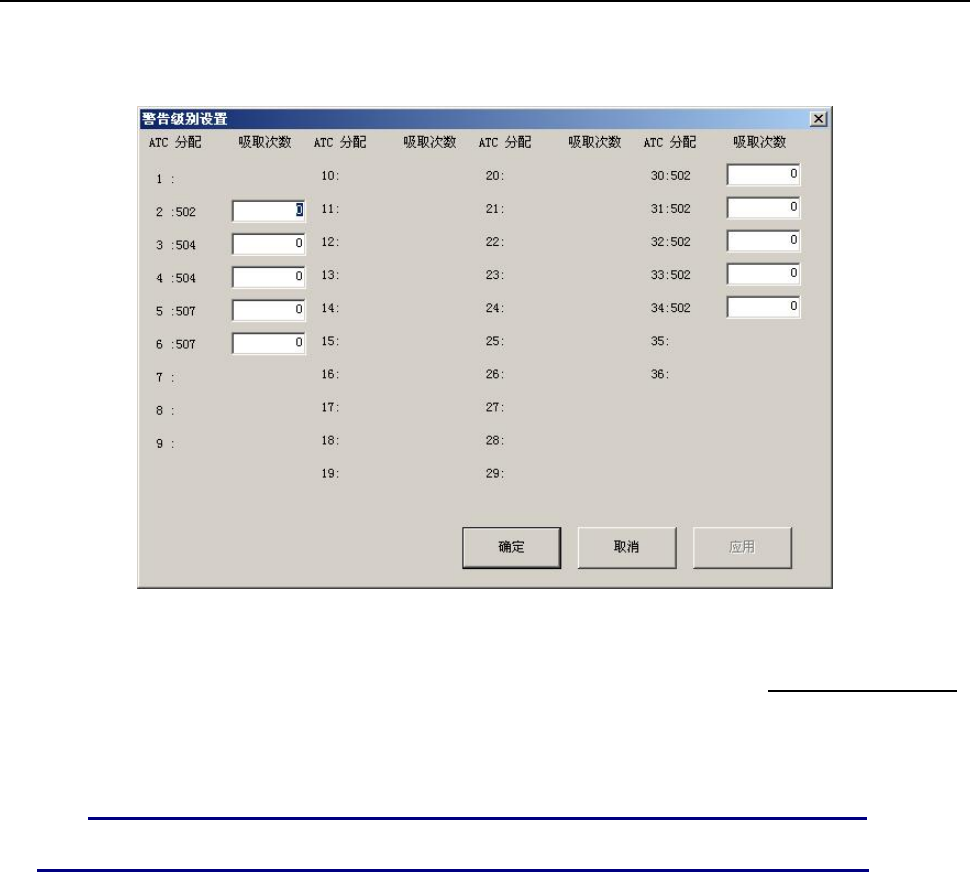

图 10-3-3-1 警告级别设置画面(显示例.KE-2080)
◆ 如果总吸取次数超过设置次数，则“图 10-3-1-1 各吸嘴运行信息”中的相应吸嘴变为黄色显示。
信号灯的亮灯状况不变。
ATC吸嘴分配(ATC编号)的画面显示因机型而异。
