第 2 部 功能详细篇 第 10 章 设备运行信息
10-20
10-5-8 轴运行信息
从菜单栏中选择“窗口(W)”/“其他”/“轴运行信息”，则显示图10-5-8-1。
No. 项目 内容
１ X 轴总移动距离 X 轴的移动距离累计。
２ Y 轴总移动距离 Y 轴的移动距离累计。
３ Z 轴总移动距离 Z 轴(L1、L2、L3、L4、L5、L6、R1 贴片头)的移动距
离累计。
４ T 轴总移动距离 θ轴(L1、L2、L3、L4、L5、L6、R1 贴片头)总移动距
离累计。
５ 支撑台轴总移动距离 支撑台轴移动距离累计。
６ AWC 轴总移动距离 基板宽度自动调整轴移动距离累计。(选购项)
图 10-5-8-1 轴运行信息
第 2 部 功能详细篇 第 10 章 设备运行信息
10-21
10-5-9 传送运行信息
从菜单栏中选择“窗口(W)”/“其他”/“传送运行信息”，则显示图10-5-9-1。
No. 项目 内容
1 通过基板的总数 通过的基板张数累计。
2 等待基板搬入时间 从基板可搬入状态到夹紧下一基板的时间累计。
3 等待基板搬出时间 从基板传送动作开始到动作完成的时间累计。
4 等待基板传送时间
从解除基板夹紧到被传送到 OUT 缓冲区的时间累计(另
外，仅限于搬出的动作时间不计算在内。)
5 入口马达驱动次数 搬入马达动作次数累计。
6 入口马达驱动时间 搬入马达动作时间累计。
7 出口马达驱动次数 搬出马达动作次数累计。
8 出口马达驱动时间 搬出马达动作时间累计。
9 自动调整基板宽度驱动次数 自动调整基板宽度运行次数累计。
10 传送故障次数 传送错误次数累计。
11 支撑台驱动次数 支撑台运行次数累计。
12 停止挡销驱动次数 止动销动作次数累计。
13 外形基准驱动次数 外形基准动作次数累计。
14 中心马达驱动次数 定心马达动作次数累计。
15 中心马达驱动时间 定心马达动作时间累计。
16 支撑台挡块驱动次数(安全规格) 挡块动作次数累计。(仅以 EN 机为对象)

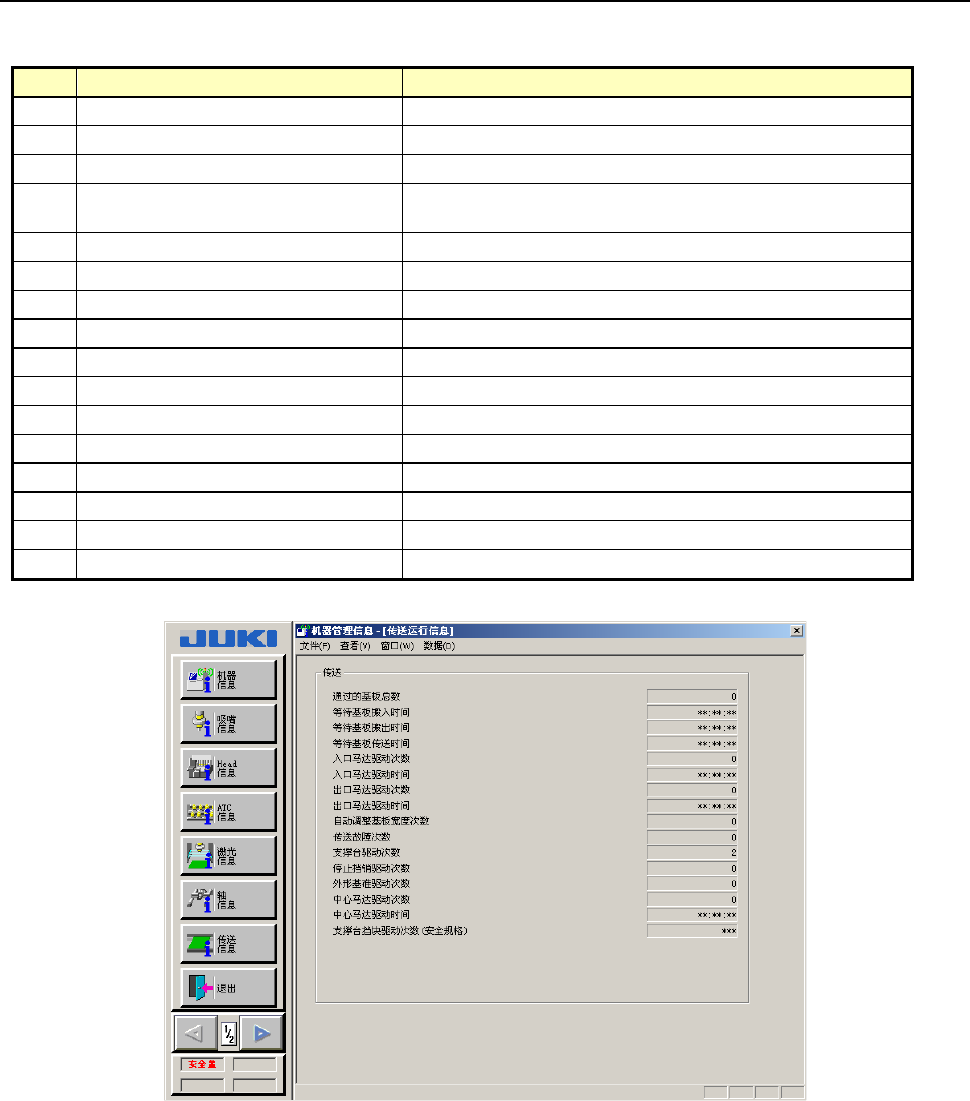

图 10-5-9-1 传送运行信息
第 2 部 功能详细篇 第 10 章 设备运行信息
10-22
10-5-10 异步运行信息
从菜单栏中选择“窗口(W)”/“其他”/“异步运行信息”，则显示图10-5-10-1。
No. 项目 内容
1 返回原点次数 进行返回原点的次数累计。
2 发生异步故障次数 发生异步错误
※
的次数累计。
3 按一下操作面板的次数 按下操作面板开关的次数累计。
※ 异步错误:指驱动 RAM、主机紧急停止、MTC/MTS 紧急停止、送料器悬浮、XY 限位等错误。

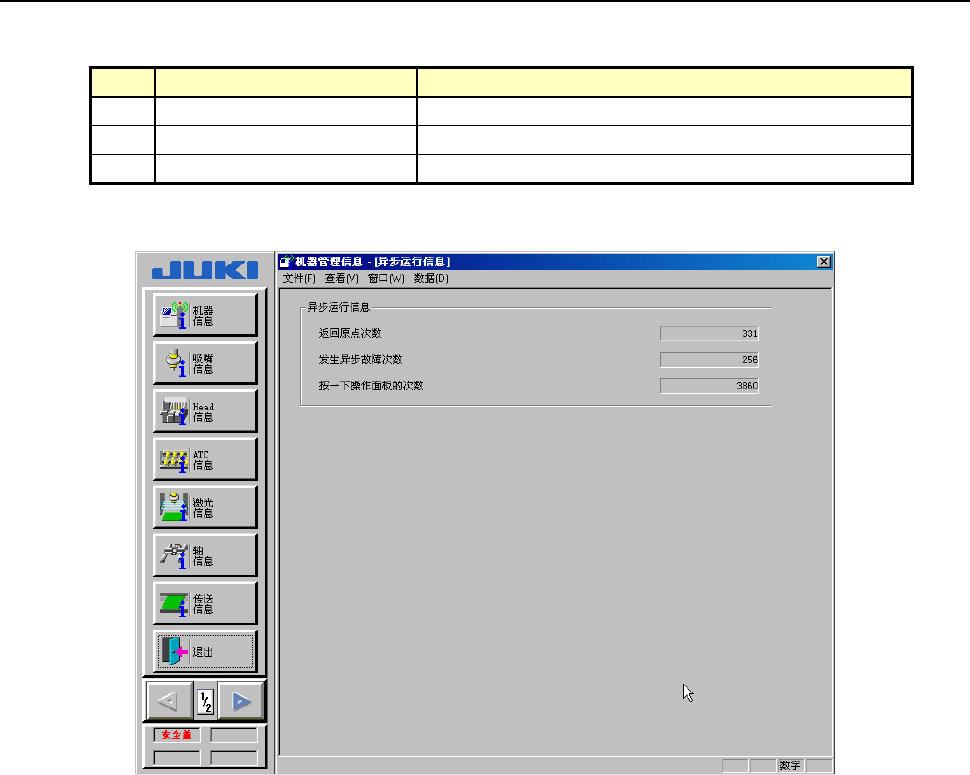

图 10-5-10-1 异步运行信息
