第 2 部 功能详细编 第 9 章 手动控制
9-13
(3) 控制按钮
用控制按钮执行控制项目。
控制按钮的显示，因控制项目而异。
● 在控制单元中选择了 OCC 时的控制方法
1) XY 轴移动
与 Head 控制的 XY 轴移动相同。
2) 垂直照明控制
操作开关，控制OCC垂直照明。
①选中控制项目“垂直照明控制”时，操作“开(O)”按钮、“关(F)”按钮、“开/关(／)”
按钮或按下“F3”键、“F4”键、“F5”键进行控制。
②选中控制项目“照明控制”时，按“设置(S)…”按钮或“F6”键，则可显示照明设置画面。
③光亮
移动滑块来设置光亮。
选择“确定”按钮后，以后打开时将显示该设置
内容。
如果选择“关闭”按钮，则设置的内容无效。
◇ 控制结束时，照明状态的显示将被更新。

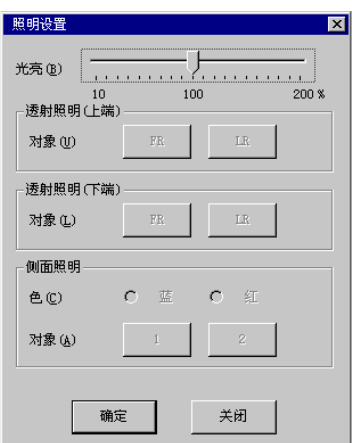

图 9-4-1-2-2 照明设定画面
3) 角度照明控制
对OCC的角度照明，操作开/关进行控制。
控制方法请参见2)垂直照明控制项目。
4) 极性控制
对OCC极性的正/逆进行控制。
在控制项目的“极性控制”被选中时，选择“正(P)”按钮、“逆(N)”按钮、“正/逆(／)”按钮
或按下“F3” 键 、“ F4
”键、“F5”键进行控制。
第 2 部 功能详细编 第 9 章 手动控制
9-14
● 在控制单元中选择了 BMS（坏板标记传感器）时的控制方法
1) XY 轴移动
与Head控制的XY轴移动相同。
2) 传感器控制
对BMS传感器开/关进行控制。
在控制项目的“传感器控制”被选中时，选择“开(O)”按钮、“关(F)”按钮、“开/关(／)”按钮
或按下“F3”键、“F4”键、“F5”键进行控制。
● 在控制单元中选择了 HMS 时的控制方法
1) XY 轴移动
与控制Head XY轴的移动相同。
2) 测量
测量高度的装置
在选中控制项目的“测量”时，选择“执行(E)”按钮或按下“F3”键进行控制。
在控制结束时更新测量结果的状态显示。
(4) 状态显示
① OCC
在XY轴坐标、照明的开/关控制结束时显
示。
② BMS
在XY轴坐标、照明的开/关控制结束时显
示。
连续显示传感器的开/关。
③ HMS
XY轴坐标、Z轴坐标控制结束时显示。

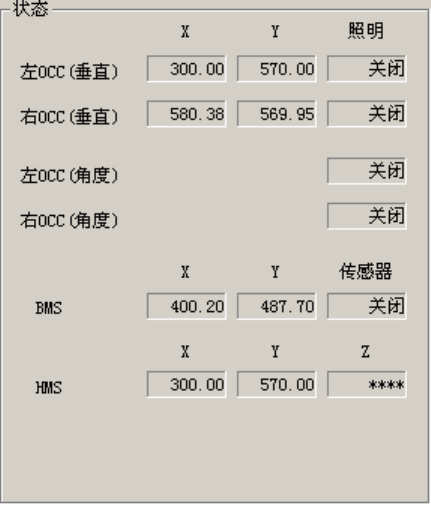

图 9-4-1-2-3 状态显示画面
第 2 部 功能详细编 第 9 章 手动控制
9-15
9-4-1-3 激光／传感器控制
从菜单栏中选择“控制（C）”→“Head(H)”→“激光／传感器控制(L)”或选择命令按钮的“激
光／传感器控制”，则显示如下的激光／传感器控制画面。

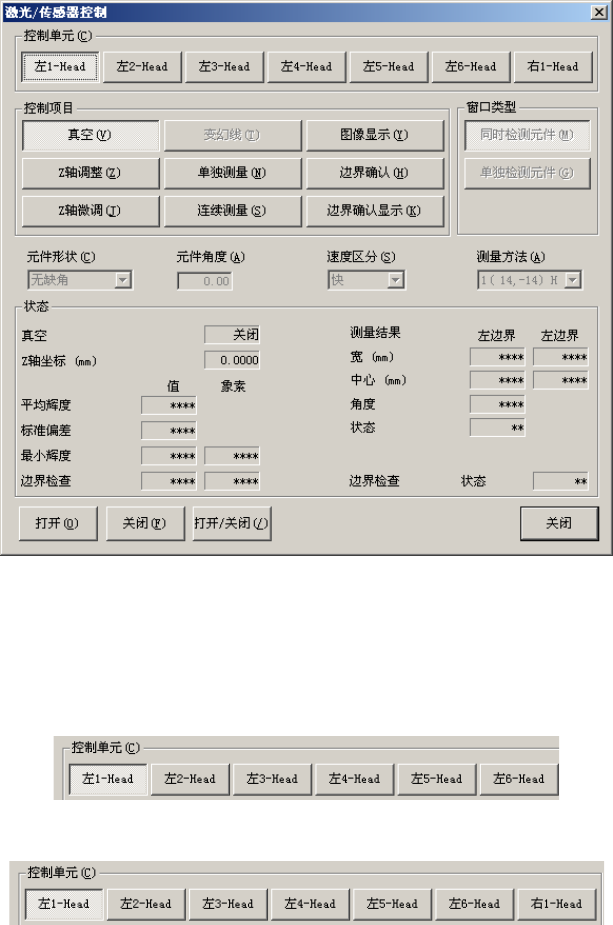

图 9-4-1-3-1 激光／传感器控制画面（例：KE-2080）
(1) 控制单元
利用按钮来选择控制对象单元。
不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元)
（KE-2070/2070C）
（KE-2080/2080R）
