第 2 部 功能详解篇 第 6 章 通用图像 6- 35 ③ 在“首元件的配置”中，示 例为第 1 引脚的顶端位置为 ( - 6.0mm 、 - 5.0mm) 的情况下，输入 ： X 偏移 ： -6.0 Y 偏移 ： -5.0 Z 偏移 ： 0( 不使用 ) θ偏移 ： 0 · 容差通常设 定为“ 0( 零 ) ”。 ● 然后，设定 元件组排列。 排列数据包括维 度与列·行的间 距、数量。 ④ “维度” 由于在球 / 平面 元件的情况 …
第 2 部 功能详解篇 第 6 章 通用图像
6-34
Bottom View
1
3
2
4
5
列编号
1
2
3
4
5
6
行编号
① “名称”
元件组要命名使用。变更时需指定该名称进行编辑。
名称自动地以连续顺序命名。
用户可利用32个字符以内的英文、数字字符重新命名。
·示例中未加改变的采用了自动连号。
② “首元件的配置”
元件组的配置由元件组的位置(X、Y)和取向(θ)指定。
元件组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
·如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，可将作为基点的元件中
心位置设定为与外形中心位置不同的坐标。

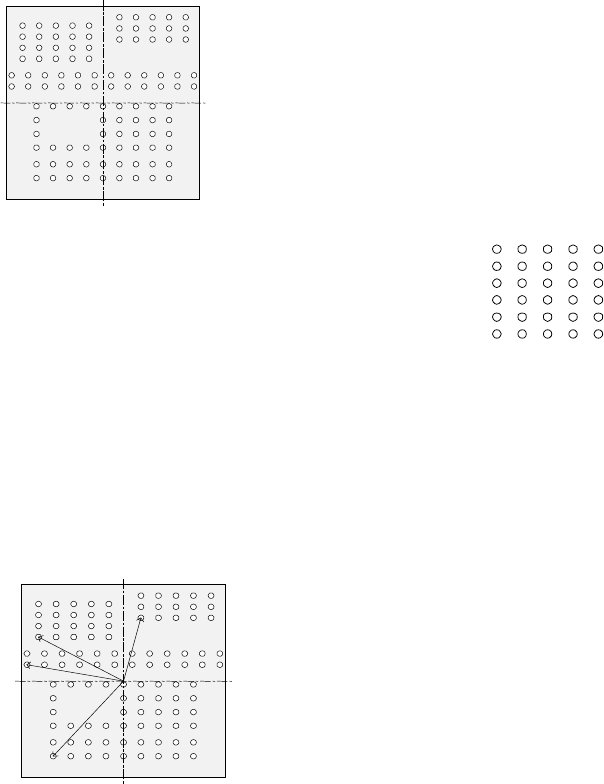

(图6-5-2-3)所示为将外形中心位置作为元件中心位置的情况。
图 6-5-2-3
◆ 准确地说，位置是指从元件中心到首元件的距离(偏移)。
元件组的取向(角度)基本上为0°。
(图6-5-2-4)给出了行与列的关系。
首(球、平面)元件为最左下角的(球、平面)元件的坐标。
· 此配置不同于标准外周BGA元件的指定。
图 6-5-2-4
◆ (图6-5-2-5)给出了示例元件中首(球、平面)元件的位置。在(球、平面)元件的情况下，从
元件中心位置看到的第1个球、平面的中心位置就是首(球、平面)元件的坐标。
图 6-5-2-5
Bottom View
元件中心位置
(外形中心位置)
Bottom View
元件中心位置
(外形中心位置)
第 2 部 功能详解篇 第 6 章 通用图像
6-35
③ 在“首元件的配置”中，示例为第 1 引脚的顶端位置为(-6.0mm、-5.0mm)的情况下，输入：
X 偏移 ：-6.0
Y 偏移 ：-5.0
Z 偏移 ：0(不使用)
θ偏移 ：0
· 容差通常设定为“0(零)”。
● 然后，设定元件组排列。
排列数据包括维度与列·行的间距、数量。
④ “维度”
由于在球/平面元件的情况下变成2维，因此在“维度”中选择2D。
(注)即使只有1列、1行的配置也应指定2维。

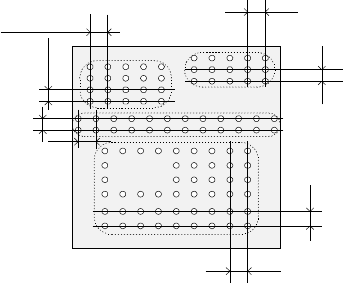

◆ (图6-5-2-6)给出了各元件组的间距。
· 由于在示例元件中第1元件组有9列，因而输入“列”的“数量：9”。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.5mm，则输入“列”的“间距：1.5”。
(注)只有1行的排列时，同样输入1.5。
· 容差通常设定为“0(零
)”。
· 至于行，由于在示例元件中第1元件组有6行，因而输入“行”的“数量：6”。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.27mm，则输入“列”的“间距：1.27”。
(注)只有1行的排列时，同样输入“1.27”。
· 容差通常设定为“0(零)”。
图 6-5-2-6
Bottom View
第 2 元件组
行间距
第 2 元件组
列间距
第 3 元件组
列间距
第 3 元件组
行间距
第
1 元件组
列间距
第 1 元件组
行间距
第 4 元件组
列间距
第 4 元件组
行间距
第 2 部 功能详解篇 第 6 章 通用图像
6-36
⑤ “版面检查”
目前未使用。
⑥ “欠缺元件”
在示例元件中，第1元件组有球(平面)欠缺。
与BGA/FBGA相同，有球(平面)欠缺时，可指定球(平面)欠缺。
1个元件组可指定4个球(平面)欠缺。
指定方法与BGA/FBGA相同，指定从球(平面)欠缺的列与行的起点开始连续欠缺的行列数。
·若示例元件从第2列开始连续欠缺3列，从第4行开始连续欠缺2行，则输入：
“列”的“开始”：2
“列”的“数目”：3
“行”的“开始”：4
“行”的“数目”：2
(注)球(平面)欠缺有5处以上时，对元件组进行分割定义。
● 经过上述步骤，即可完成元件组的设定。
● 接下来，定义此元件组的识别要素(元件)。
1 个元件组只能定义 1 个元件。即使定义多个也将无效。
在“元件”中选择追加。
