第 1 部 基本篇 第 2 章 生产
2-131
(2) 没有继续生产文件时
表2-11-12-1-3
StepNo 生产操作
传送通道
上的基板
生产中断
时传送通
道的信息
执行后的操作
(按下开始开关后的运行)
①
搬入基板
后生产
有 有基板
不能选择基板搬出后生产
② 有 无基板
在基板搬出后生产重启前,搬入基板后，开始新
建生产或重启生产。
③ 有 无信息
在基板搬出后、重启生产前搬入基板，开始新
建生产或重启生产。(需要注意)
④ 无 有基板
开始新建生产或重启生产。
⑤ 无 无基板
⑥ 无 无信息
不显示开始生产前处理对话框。
(立即开始新建生产或重启生产。)
⑦
重夹后生
产
有 有基板
重夹后，在开始生产前不搬入基板，开始新生
产或重启生产。
⑧ 有 无基板 不能选择重夹后生产
⑨ 有 无信息
重夹后，在开始生产前不搬入基板，开始新建
生产或重启生产。(需要注意)
⑩ 无 有基板
错误(没有基板。)
⑪ 无 无基板
⑫ 无 无信息
不显示开始生产前处理对话框。
(立即开始新建生产或重启生产。)
Step①. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
不能选择“搬入基板后生产”。
Step②. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“搬入基板后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-18 传送通道上的状态
◇ 执行该选择后，显示基板正在搬出画面，在基板搬出后开始生产前，搬入基板，执行新生产
或重启生产。
此时，由于知道生产中断时传送通道的信息，因此将按照“通道上残留有上次生产的基板”
运行。
第 1 部 基本篇 第 2 章 生产
2-132
Step③. 生产通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“搬入基板后生产”，则传送通道上的状态显示如下。

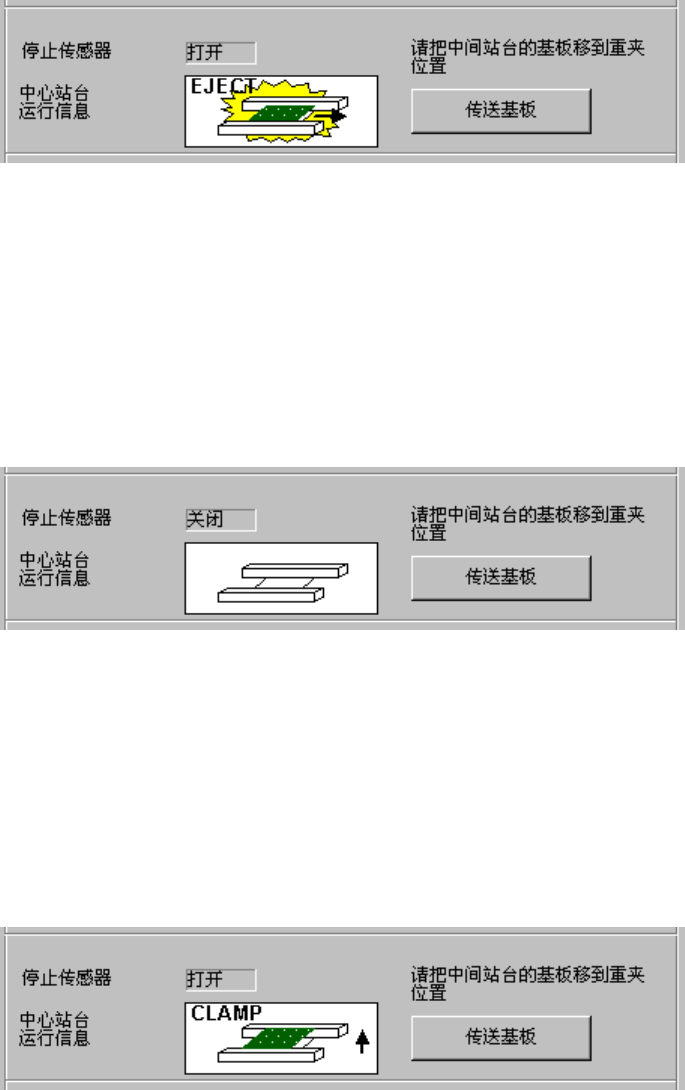

图 2-11-12-1-19 传送通道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后、开始生产前搬入基板，执行新生
产或重启生产。
此时，由于知道生产中断时传送通道的信息，因此将按照“通道上残留有上次生产的基板”运行。
由于搬出的基板有存在缺件的可能性，所以需要充分加以注意。
Step④～⑤. 当传送通道上“无基板”、生产中断时传送通道的信息为“有基板”或“无基板”时，
选择“搬入基板后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-20 传送通道上的状态
◇ 执行该选择时，则在开始生产前搬入基板，执行新生产或重启生产。
Step⑥. 不显示开始生产前处理对话框。
可立即开始新生产或重启生产。
Step⑦. 当传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时，选择“运行重夹后
生产”，则传送通道上的状态显示如下。

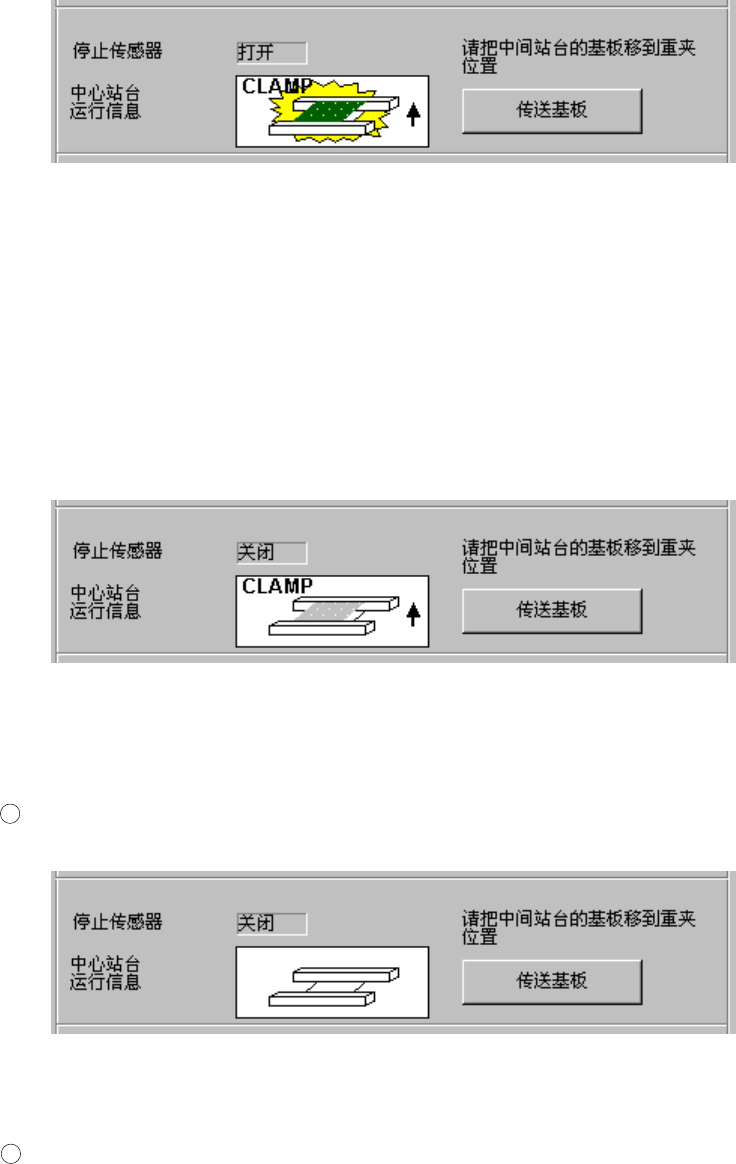

图 2-11-12-1-21 传送通道上的状态
◇ 执行该选择时，显示重夹中的画面，重夹后，在开始生产前不搬入基板，进行新生产或重启
生产。
此时，由于知道生产中断时传送通道的信息，按照“通道上残留有上次生产的基板”运行。
第 1 部 基本篇 第 2 章 生产
2-133
Step⑧. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
不能选择“运行重夹后生产”。
Step⑨. 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-22 传送通道上的状态
◇ 执行该选择时，显示重夹中的画面，重夹后，在开始生产前不搬入基板，进行新生产或重启
生产。
此时，由于知道生产中断时传送通道的信息，按照“通道上残留有上次生产的基板”运行。
重夹后，如果进行新生产或重启生产，由于有存在缺件、误贴片的可能性，所以请充分加以
注意。
Step⑩. 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-23 传送通道上的状态
◇ 执行该选择时，由于传送通道中没有基板，会出现错误。
Step
11 .传送通道上“无基板”，生产中断时传送通道的信息为“无基板”时
选择“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-24 传送通道上的状态
◇ 执行该选择时，由于传送通道中没有基板，会出现错误。
Step
12 .不显示开始生产前处理对话框(当没有继续生产文件时)。
立即开始新生产或重启生产。
