第 1 部 基本篇 第 4 章 制作生产程序
4-172
4-5-4 机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。

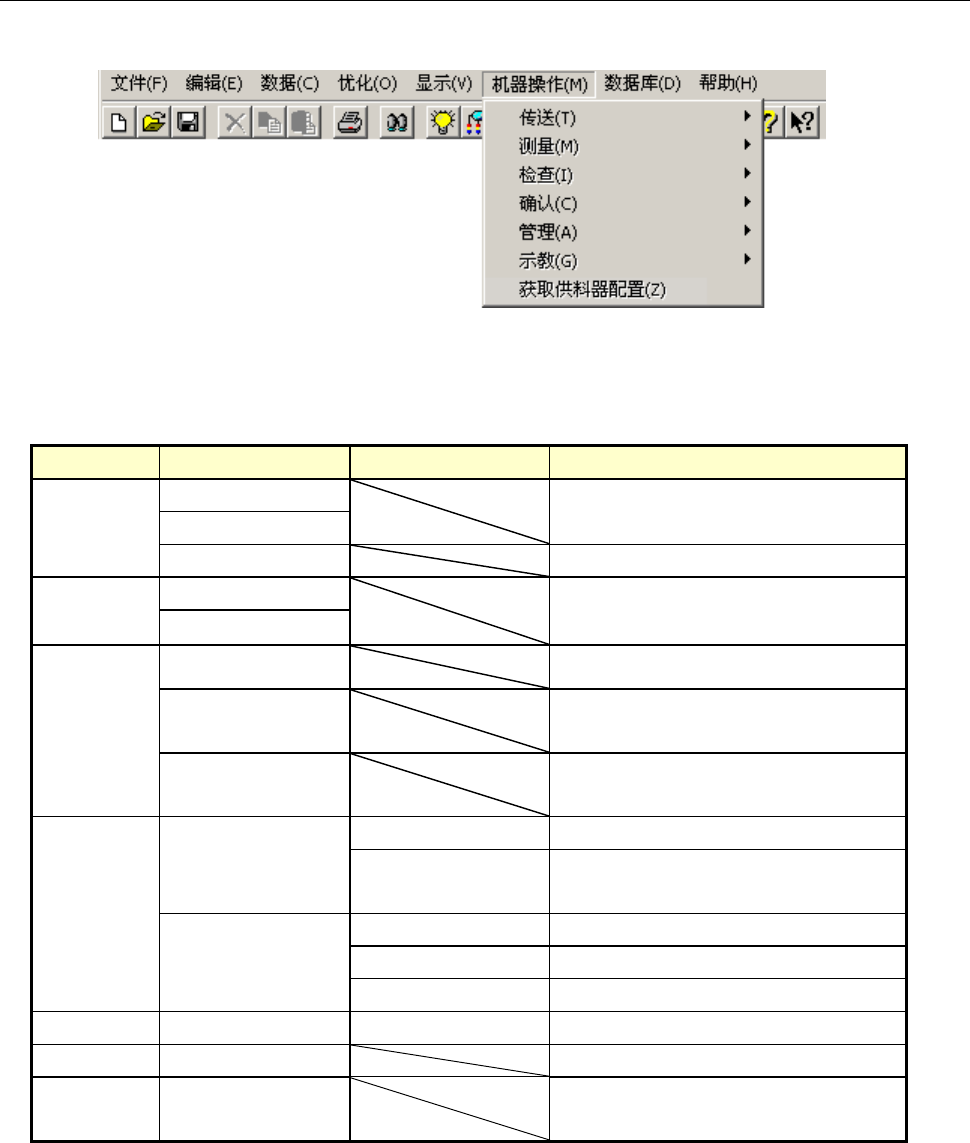

图 4-5-4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 1 子菜单 2 概要
传送 基板搬入 将基板搬入或搬出主机。
基板搬出
自动调整基板宽度 调整基板宽度
测量 单独 测量元件数据的各详细数值。
连续
检查
图像识别
检查是否为可进行图像识别的数据。
共面性检查 检查是否为可进行共面性检测的数
据。
检查速度功能 进行模拟生产, 检查运行中的 XY
θ
偏移量。
确认 标记类 BOC 确认 BOC 标记识别及储存实测值。
供料器台( 前面/
后面)
确认台架标记识别及存储实测值。
坐标类 贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教
示教元件 检测球面元件的数据。
取得供料器
配置
-
本体装载的供应装置信息（孔位置）反
应到吸取数据中。（选项）
第 1 部 基本篇 第 4 章 制作生产程序
4-173
4-5-4-1 传送
4-5-4-1-1 基板搬入/基板搬出
执行基板的搬入、搬出。
安全盖打开时，选择菜单后，为了将轴移动到安全位置，显示如下信息。
请确认安全后，按下“继续”。

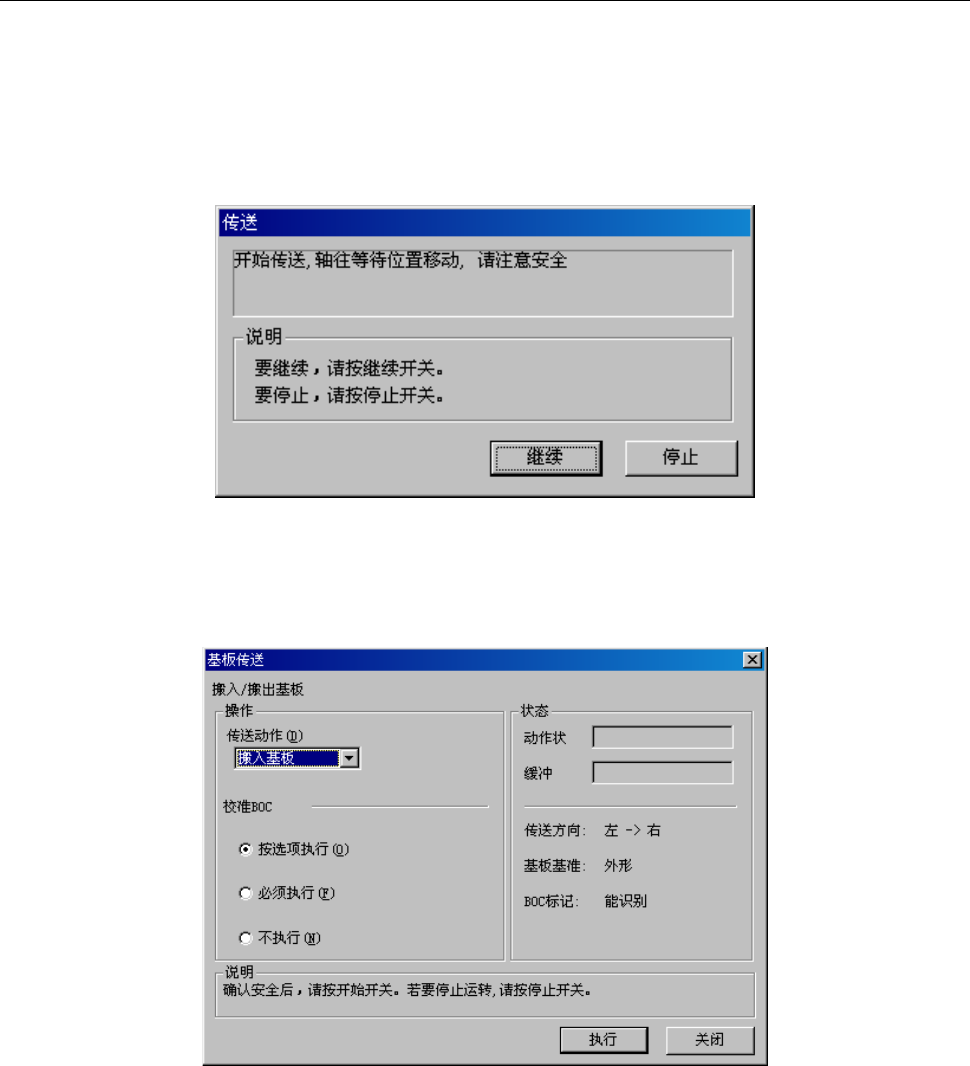

图 4-5-4-1-1-1 确认安全
将轴移动到安全位置后，显示下列基板传送画面。
图 4-5-4-1-1-2 基板传送
·按<开始>开关或“执行”进行传送。
·结束操作时，请按“关闭”。
·在传送过程中因某种原因想取消操作时，可按<停止>开关停止。
第 1 部 基本篇 第 4 章 制作生产程序
4-174
1) 操作

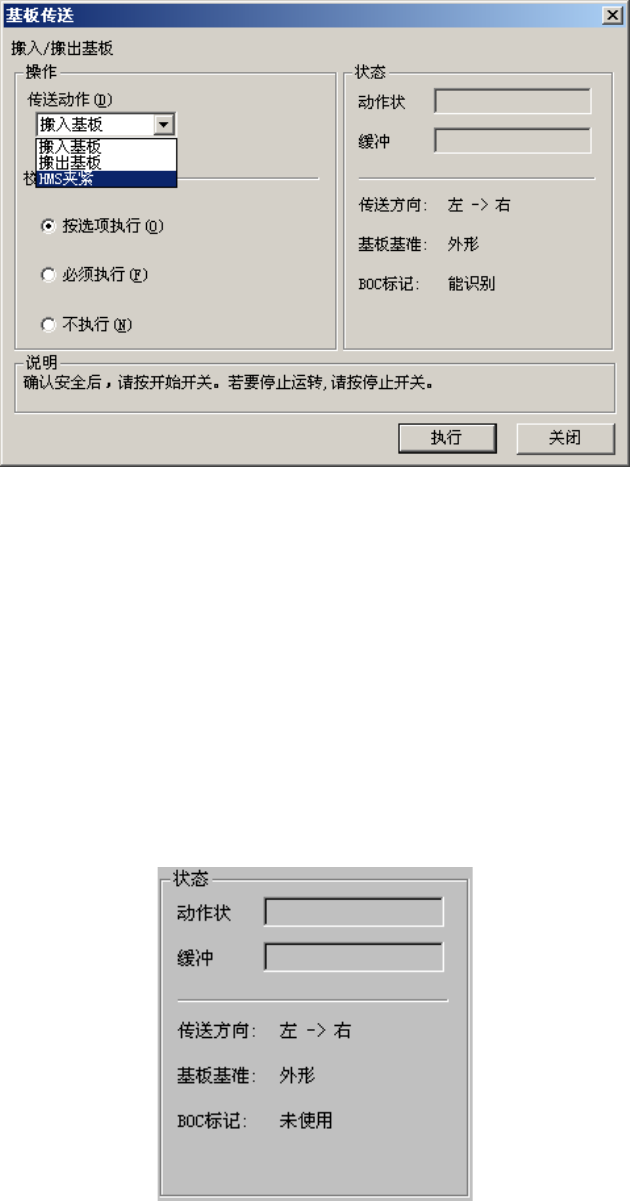

图 4-5-4-1-1-3
① 传送动作
从一览表中选择搬入或搬出基板。
如果是长尺寸基板对应机型，要使用「HMS夹紧」进行基板2次传送。
② 校准BOC
选择是否在搬入基板后马上进行BOC校准。选择“按选项执行”后，则适用操作选项设定的
示教项目设定。
2) 状态
依次显示当前的基板传送内容及动作状况。
图 4-5-4-1-1-4
