1 基本篇 4 制作生产程序
4-214
3) 跟踪贴片坐标位

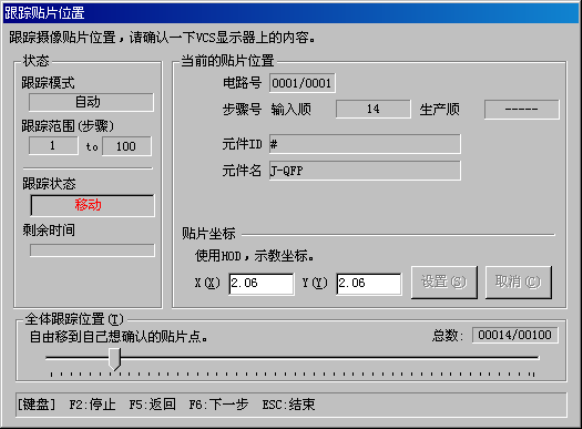

执行后,在跟踪各贴片坐标中,会显示如下对话框。
4-5-4-4-3-3 正在跟踪贴片位置
状态
(1) 跟踪模式
显示设置的传送方法是“手动”还是“自动”
(2) 跟踪范围
选择所有贴片数据时,显示“最初”、“最后”。变更跟踪范围时,则显示其编号。
(3) 跟踪状态
“移动”表示轴正在移动中。“暂停”表示自动传送暂停。“停止”表示手动传送或有
意识的停止。“轴待避中”表示轴正在移动到安全位置。“标记识别中”表示正在识别
IC标记。
(4) 剩余时间
显示自动传送中的暂停剩余时间。
当前的贴片位置
显示当前的贴片信息。
“站台”在本装置中不显示。
贴片坐标
是跟踪中的贴片坐标。坐标值可用手动输入或通过示教来变更
设置/取消
通过手动输入或示教变更后坐标值生效。按下“设定”可保存到贴片数据里。不想保存变更
值时,请按下“取消”。
体跟踪位置
随着跟踪位置的进展逐一进行。停止时,可前后自由移动滑块。
1 基本篇 4 制作生产程序
4-215
4) 跟踪时的操作
执行时可使用以下键/开关来控制动作。
操作面板
HOD
跟踪开始 F1 开始开 ENTER
跟踪停止 F2 停止开 PAUSE
自动示教 F3
移动到前一点 F5 PREVIOUS
移动到下一点 F6 NEXT
验证检查 F7
SOT 检查 F8
数据检查 F9
结束 在停止时按 ESC
在停止时按停止STOP开关
在停止时按 CANCEL

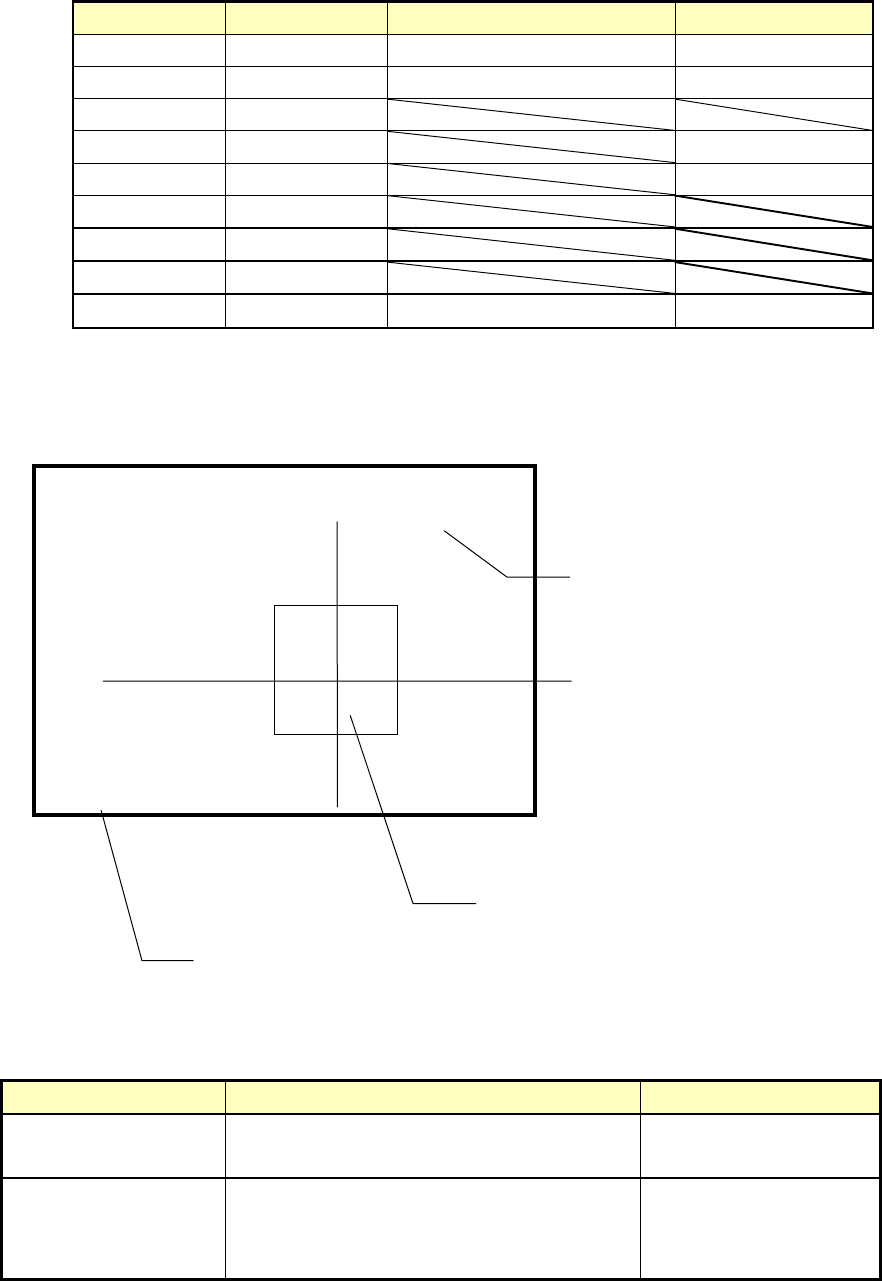

5) 监视器显示
在执行时,每一贴片点都向监视器输出如下信息。
如下表所示,元件尺寸不同,显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸 元件的四角 元件的中心
短边 4.5mm 下的元
在监视器窗口框上显示。设定了角度的贴片
点通过窗口框本身的旋转来显示
交叉线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L][TOP-R][BTM-R]
[BTM-L]的顺序移动到四角坐标上。设定
角度的贴片点移动到四角旋转过的坐标上。
四角移动后,最后显示
[CENTER]
,移动到中心。
------- PLACE XY TRACE -------
[CENTER]
Cur.No:电路编号
Pla.No:贴片编号
Compo:元件名
Angle:贴片角度
Pos X:坐标 Y:坐标
CENTER
表示元件中心
TOP-L][ TOP-R][ BTM-L
BTM-R
表示元件的四角。
分别表示上左、上右、下左、
下右。
显示从返回原点位置为起点的坐标。
显示元件的中心
及元件的四角。
1 基本篇 4 制作生产程序
4-216
6) 跟踪时的坐标示
当跟踪的坐标与实际不一致时,可用HOD进行贴片坐标的示教。
<步骤>
将光标移动 X Y 标。
HOD 装置键,进行坐标示教,然后按 ENTER 键确定。

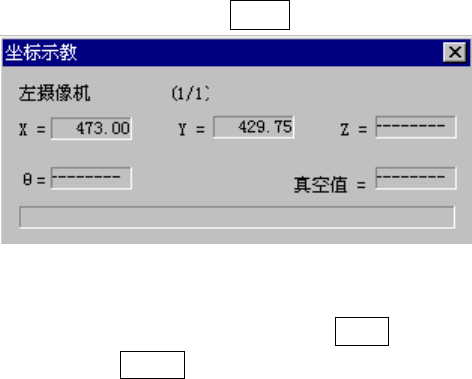

4-5-4-4-3-4 正在进行示教
要使确定的坐标值有效时,按下<设定>或再次按下 ENTER
返回坐标时,按<取消>CANCEL
在操作选项中设 [放大数字]时,可将像机拍摄的画像放大在 VCS 监视器上显示。
在上述步骤②中,按 1 HOD WINDOW 键时,通常情况下可转入窗口示教。
继续按下第 2 WINDOW 键时,切换为放大显示的示教窗口。
元件外形尺寸的长边为 2.26mm 以上时,不论操作选项的设定如何,都不能放大显示。而且,贴
角度 + 电路角度为 0 / 90 / 180 / 270°以外时,也不能放大显示。
可根据元件的外形尺寸,切换放大比例:
中放大4倍时
长边尺寸为 2.251.11mm ,放大 2 倍显示。
长边尺寸为 1.100.01mm 时,放大 4 倍显示。
・不 放大4倍时:
长边尺寸为 2.250.01mm 时,放大 2 倍显示。
