第 2 部 功能详细篇 第 12 章 选项组件
12-10
12-5 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于φ2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于φ2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此，标记必须清晰。

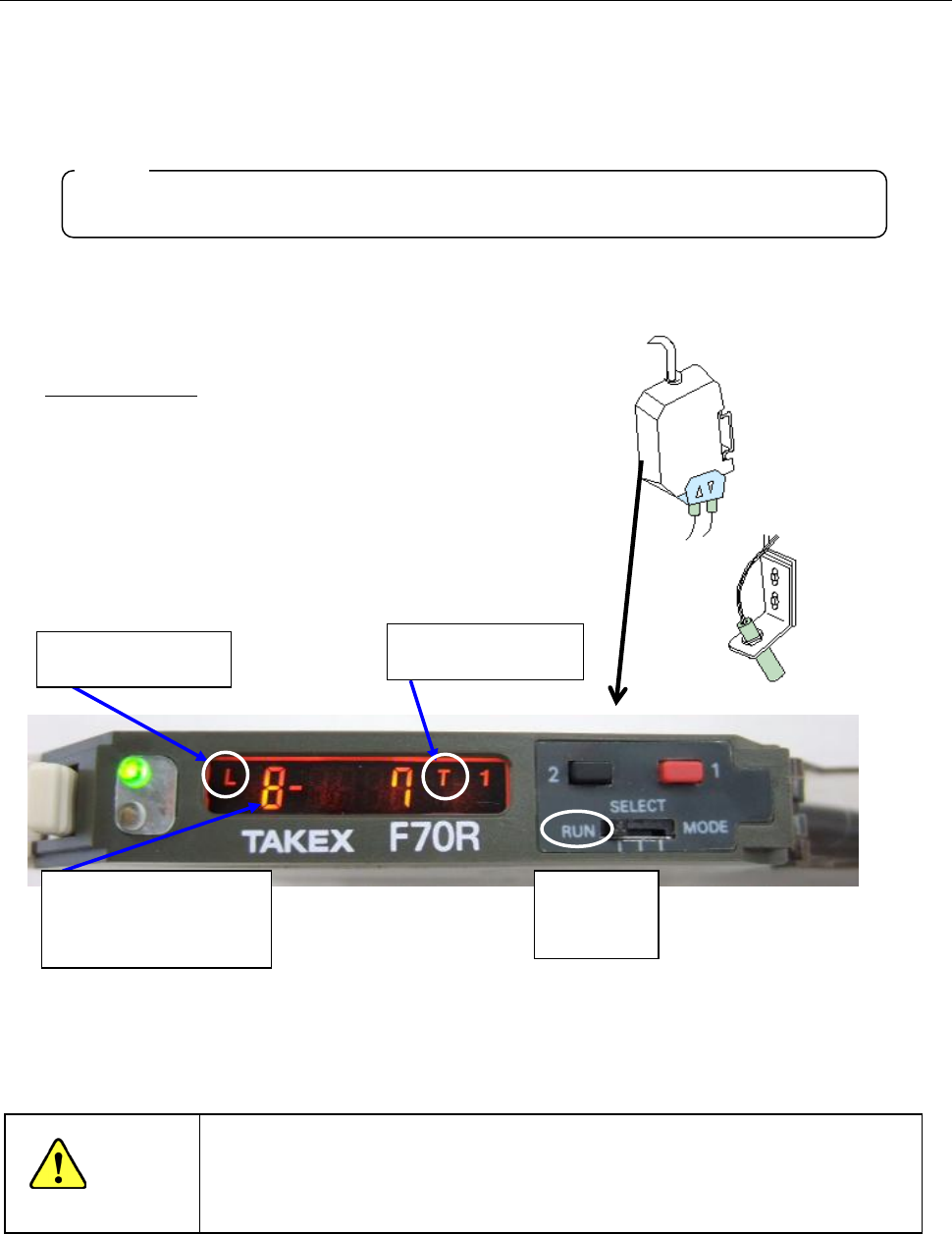

2) 显示坏板标记传感器的外观。有关安装位置的详细内容，请参见贴片头部分的说明。
通电时，显示如下图所示内容。
・放大器的 设定
以工厂出厂时的状态使用。
＜LED 状态＞
橙色+绿色同时亮灯→在 ON 下稳定动作的状态
仅橙色亮灯 →在 ON 下不稳定动作的状态
橙色+绿色同时灭灯→在 OFF 下不稳定动作的状态
仅绿色亮灯 →在 OFF 下稳定动作的状态
图 12-5-1
3) 坏板标记传感器灵敏度的调整方法
请参见“机器设置”的“8-5-14 坏板标记传感器示教”。
请受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况后
再进行安装作业。
注意
:
L＝点灯动作
T=示教模式
模式开关
→RUN
电子可变阻抗位置
8＝最大感度
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-11
12-5-1 F70R 光纤传感器放大器的手动设定方法
放大器的设定如果与工厂出厂时的状态不同，则须通过手动设定。
・ 动作模式的设定
・ 传感器功能的选择(示教模式的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，则传感器功能表示部分按照
A
→
AV
→
T
→
TV
→
L
→
LV
→
S
→
H
→
V
的顺序变化，请选择【
T】
后将模式开关扳回【RUN】。
・ 动作模式的选择(灯亮动作的设定方法)
①将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
②每按下 1 次按钮【2】(黑色)，动作模式表示部分按照
L
→
LO
→
LF
→
LOF
→
D
→
DO
→
DF
→
DOF
的
顺序变化，请选择【
L】
后，将模式开关扳回【RUN】。
・ 电子可变阻抗位置的选择
①将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
②每按下 1 次按钮【1】(红色)，传感器功能表示部分按照
A
→
AV
→
T
→
TV
→
L
→
LV
→
S
→
H
→
V
的
顺序变化，请选择【S】。
③ 将模式开关由【SELECT】扳至【MODE
】。
电子可变阻抗的
数字闪亮。
④ 按下按钮【1】，则闪亮的数字累计计数，请选择【
8
】。 模式开关由【MODE】返 回【 SELECT】。
⑤ 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照
A
→
AV
→
T
→
TV
→
L
→
LV
→
S
→
H
→
V
的顺序变化，请选择【
T
】后，将模式开关扳回【RUN】。
模式开关
①传感器功能 ②动作模式
S=动作水平的手动设定
闪亮
模式开关
→MODE
第 2 部 功能详细篇 第 12 章 选项组件
12-12
12-6 统一更换台
为了防止人身伤害，操作手柄时请勿触摸连接部位。
3
6
8
1
5
4
12
11
14
13
15
2
10
9
7

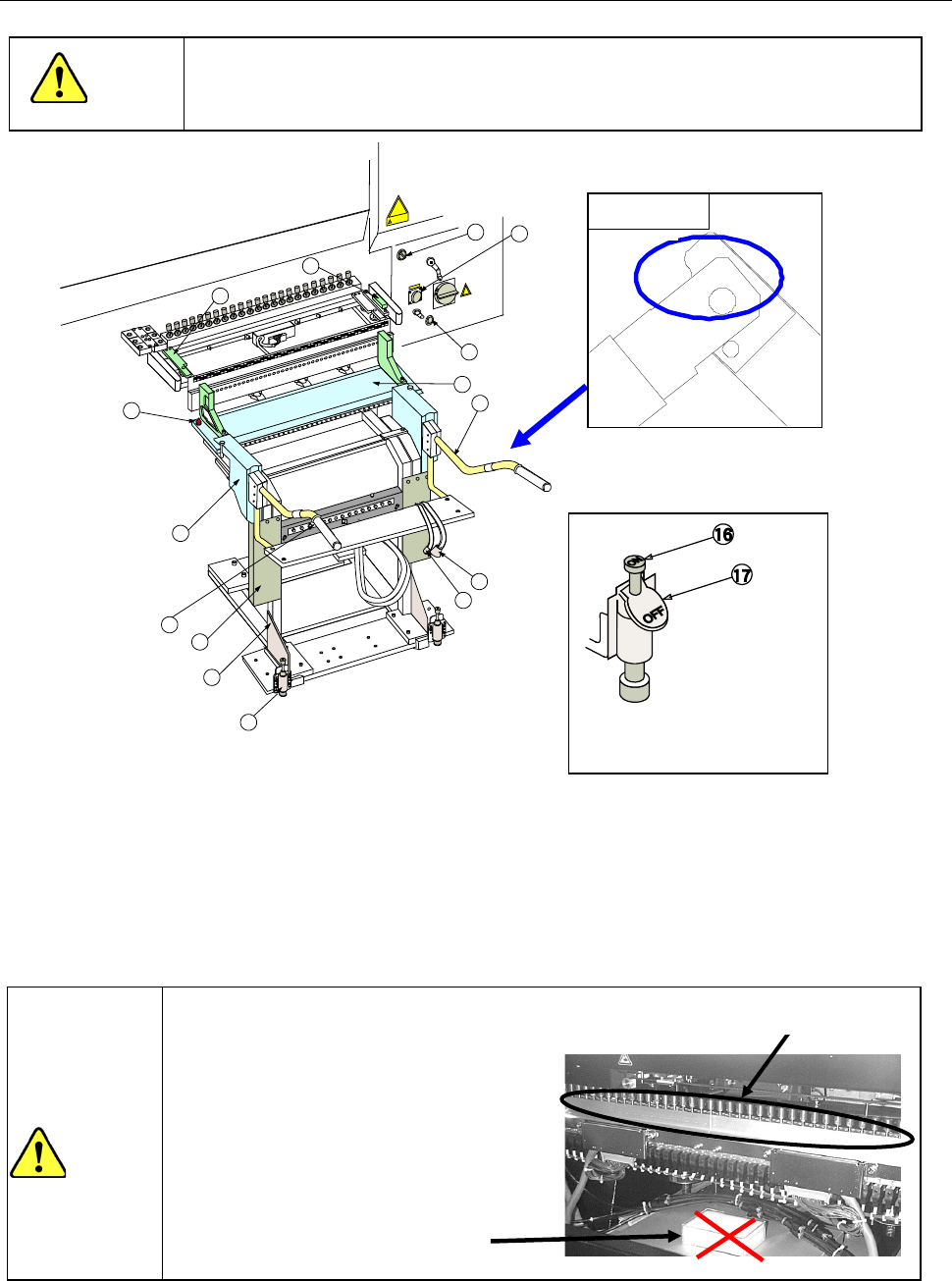

图 12-6-1
① 统一更换台本体 ⑦ 台车支撑板 ⑬
电源
② 送料台 ⑧ 台车止动板 ⑭
选择器
③ 连接器支架 ⑨ 送料器插头 ⑮
凹连管节
④ 台车手柄 ⑩ 气动耦合器 ⑯
锁紧踏板
⑤ 台车制动器 ⑪
升降机 ⑰ 解锁踏板
⑥ 台架定位销 ⑫
台架挡块
图 12-6-2 台车制动器
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
绝对不要放物品
注意
驱动气缸
连
接部位
注意
