2) 进行元件外形识别时

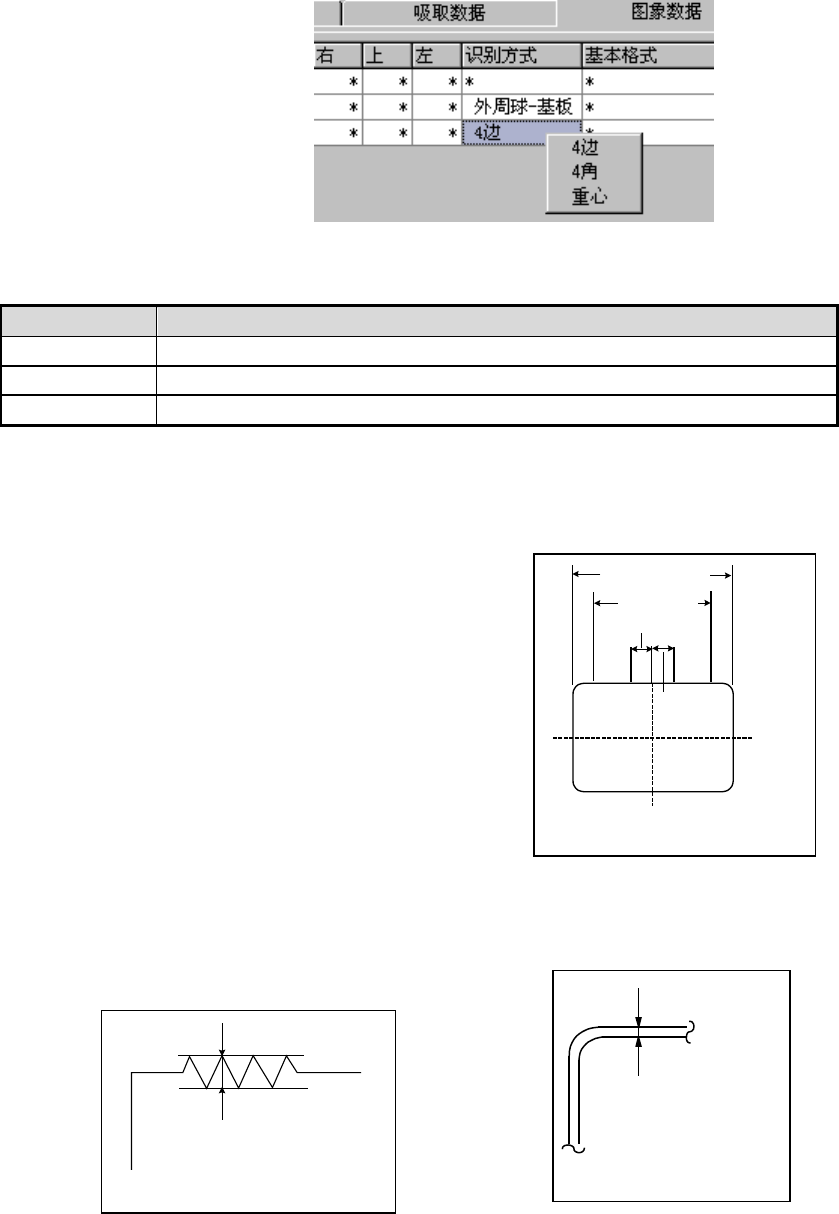

图 4-3-7-3-8-2 在列表画面上设置识别方式 (外形识别元件)
表 4-3-7-3-8-2 识别方式 选择项目(当为外形识别元件时)
选择项目 识别方式
4 边 根据四边形的 4 边来识别的方式。对无角的四边形有效。
4 角 根据四边形的 4 个角来识别的方式。
重心 求得当前所拍摄物体的重心的方式。
3) 外形识别元件的识别条件
●识别边时
① 整体形状为长方形或正方形的元件。
② 边的直线部分占元件外形的1/2以上。且，
直线（线部分）在3mm以上的元件。
③ 边的中央部分从边的中心开始±1.5mm的范围内为直
线的元件。
④ 元件角度为90度±5度以内的元件。
⑤ 拍摄时，当元件内侧较暗时，边部为0.3mm以上构成的元
件(拍摄时边内侧为空洞的元件也可)。
⑥ 构成直线部分的边的粗糙程度在0.1mm以内的元件。
⑦ 元件形状不是凸状的元件。
适用外形识别的元件为接近
长方形或正方形的元件。
构成其外形的边必须在0.3mm
以上。
線分
1.5mm
1.5mm
部分外形寸法
识别条件①②③说明图
0.1mm以下
识别条件⑥说明图
0.3mm以上
识别条件⑤说明图
部分外形尺寸
直线部分
第 1 部 基本篇 第 4 章 制作生产程序
4-92
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上
● 识别角时
① 整体形状为正方形或长方形的元件。
② 构成角的夹角R在0.5mm以内的元件。
③ 构成边的直线部分的长度在2mm以上的元件。

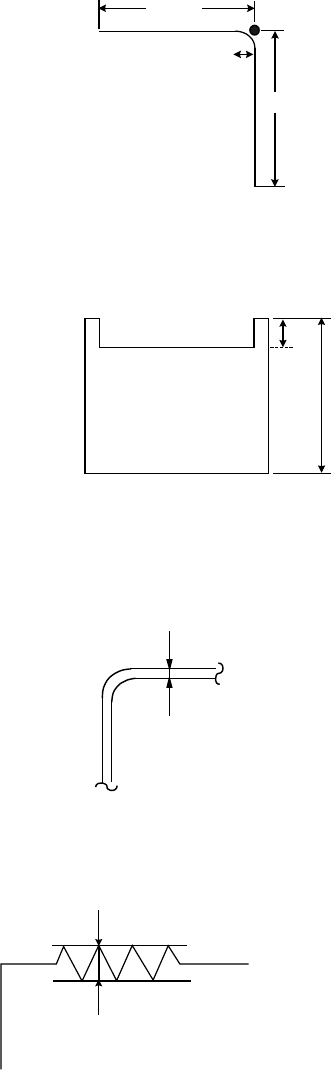

识别条件②③说明图
④ 构成角的4点位于正方形、长方形顶点的元件。
⑤ 元件外形不是凸状的元件。
⑥ 有凹部，且L1为L2的10%以内的元件。
识别条件⑥说明图
⑦ 拍摄时，元件内侧拍得比较暗时，边部分由0.3mm以上构成的元件。
(拍摄时边内侧为空洞的元件也可)。
识别条件⑦说明图
⑧ 构成直线部分的边的粗糙程度在0.1mm以内的元件。
识别条件⑧说明图
● 识别重心时
① 元件的纵横比为1:2以上的元件。
② 拍摄时，当元件内侧较暗时，边部分由0.3mm以上构成的元件。
0.1mm以下
第 1 部 基本篇 第 4 章 制作生产程序
4-93
4-3-7-3-9 基本样式
本项目旨在当球周围有发光部分的元件时，将其发光部分作为数据登录下来，以便在图像定中心
时，忽略球周围的发光部分(基本样式)。
因此，识别图案为 “基本样式”＋“球面图案”的组合。
定中心仅根据球面等“图案”进行。
1) 基本格式(BGA、FBGA 时)
基本样式限于“识别方式”为“所有球”或“无球”时才能设置。
请右击或按“F2”键，从显示的列表中选择。

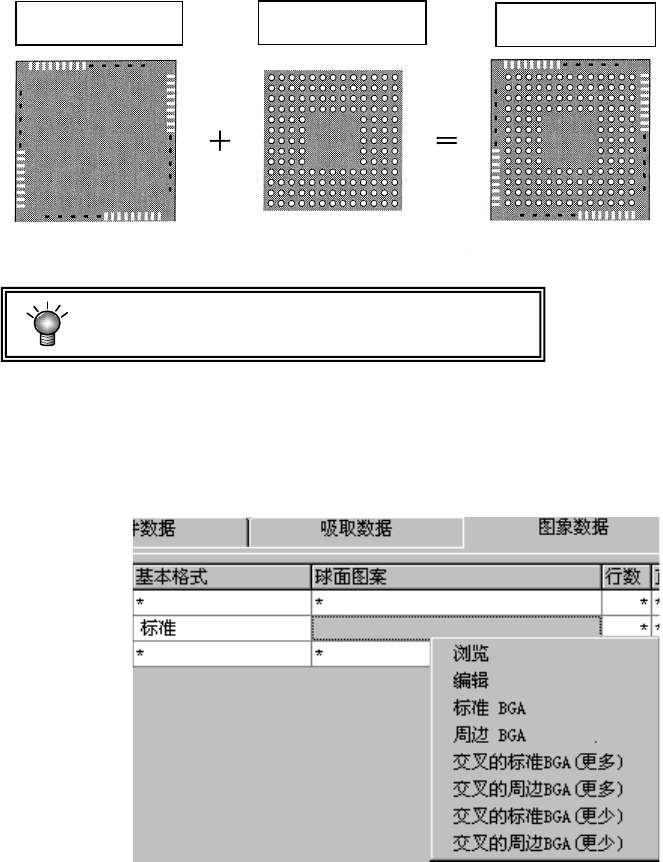

图 4-3-7-3-9-1 基本样式 选择项目
基本样式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
