第 1 部 基本篇 第 4 章 制作生产程序
4-184

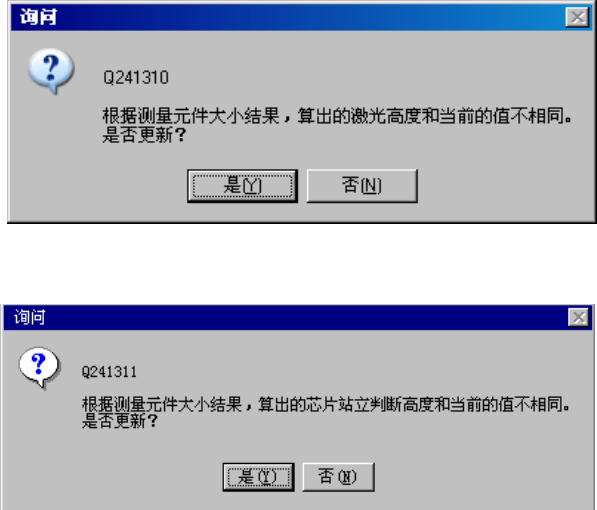

根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下询问。
图 4-5-4-2-3-6 询问是否更新激光高度
图 4-5-4-2-3-7 询问是否更新芯片站立判定高度
●是：用检测的新数据覆盖原来的设置值。
●否：忽略新检测值，使用原来的设定值。
第 1 部 基本篇 第 4 章 制作生产程序
4-185
③ 单独检测结果
单独检测结束后，显示如下的结果画面。
图 4-5-4-2-3-8 单独检测结果
(1) 检测完元件
显示元件内容及吸取位置。
(2) 检测结果
显示检测结果的值。( )内显示原来的元件数据值。
未进行检测的项目显示***。
(3) 确定(F8键
)
使检测结果生效，将结果值储存到元件数据中。然后返回原来的单独检测条件的设置画面。
(4) 取消(ESC键)
使检测结果无效，然后返回原来的单独检测条件的设置画面。
(5) 再检测(F10键
)
再次以相同的条件进行检测。
(6) 变幻线
从激光单元取得检测(SWEEP)数据，以图表（变幻线）显示元件的轮廓。
第 1 部 基本篇 第 4 章 制作生产程序
4-186
3) 连续检测
检测所有指定的元件。
① 设置连续检测条件
从菜单栏中选择“机器操作”/“测量”/“连续检测”，显示如下画面。
图 4-5-4-2-3-9 设置连续检测条件
(1) 检查对象元件
设置对元件数据中有某一条件一致的元件进行检测。
● 全元件
检测所有的元件数据。
● 薄元件
仅检测元件高度在设定尺寸以下的元件。
● 指定元件类型
仅检测指定的元件类别。
● 指定吸嘴号
仅检测指定要使用吸嘴的元件。
● 激光定中心元件
仅检测进行激光定中心的元件。
● 外观定中心元件
仅检测进行外观定中心的元件。
(2) 检测范围
进一步设置被检元件的条件，锁定为特定编号的元件。
● 开始元件号：选中开始的被检元件数据编号。
● 结束元件号：选中结束检测的被检元件数据编号。
● 只限贴片元件：只选中贴片数据指定的元件数据。
仅 KE-2080
可选择。
