第 1 部 基本编 第 1 章 设备概要
1-51
1-3 基本操作
1-3-1 画面的构成

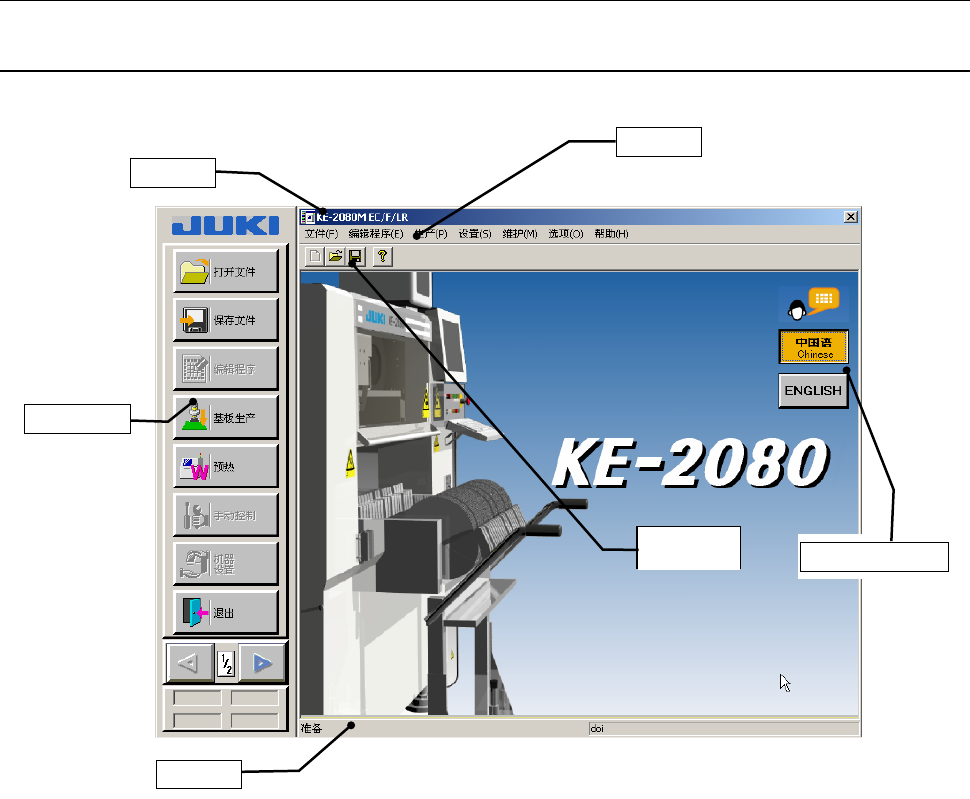

图 1-3-1-0-1 桌面画面（例:KE-2080）
②菜单栏
①标题栏
④工具栏
⑧命令按钮
⑦状态栏
⑨语言切换按钮
第 1 部 基本编 第 1 章 设备概要
1-52

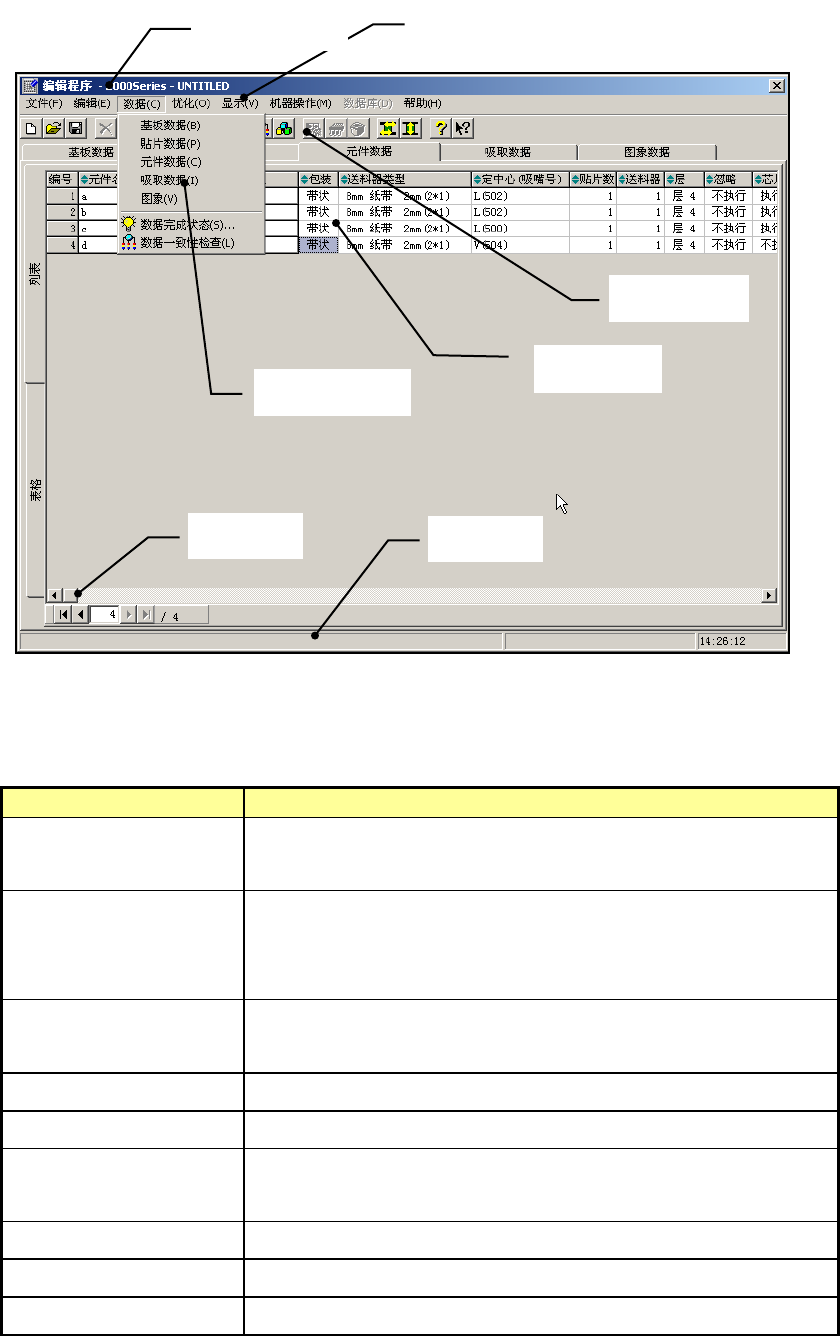

图 1-3-1-2 编辑画面
表 1-3-1-1 构成要素与功能概要
要素
功能概要
①标题栏
视窗的标题。
标题因所显示视窗的功能而异。
②菜单栏
显示该视窗中可使用的最上位菜单。
(所显示的菜单因视窗而异。)
选中某些菜单会出现下拉菜单。
③下拉菜单
从菜单栏选择菜单时显示的命令一览表。
无效菜单显示灰色。
④工具栏 用图标显示该视窗中经常使用的菜单。
⑤作业范围
制作程序数据等时输入数据、或项目的选择范围。
⑥滚动条
当视窗中无法显示所有内容时会出现滚动条。
可用滚动条来移动显示范围。
⑦状态栏
显示菜单项目的说明以及数据的输入范围等。
⑧命令按钮 可用单键调出视窗内可使用的部分菜单。
⑨语言切换按钮
切换语言（请参照注意
1
、
2
）
② 菜单栏
① 标题栏
③ 下拉菜单
⑤ 作业范围
④ 工具栏
⑥ 滚动条
⑦ 状态栏
第 1 部 基本编 第 1 章 设备概要
1-53
1. 当使用英文版之外的操作系统（日文或中文操作系统）、用语言切换功能显示英文画面时，画面的
一部或整个画面有可能不显示英文，而显示操作系统使用的语言。
<画面中有一部份不显示英文的例子>
文件对话框、文件夹对话框、提示框、属性表、向导、帮助
<整个画面不显示英文的例子>
文件管理、打印机设定、系统菜单 (右击时显示的菜单)
2. 当基板 ID、元件名称、元件注释等可用日文（中文）设置的数据用日文（中文）设置时，切换使
用语言功能后，可能无法正确显示英文画面，敬请注意。
1-3-2 输入装置
1-3-2-1 键盘
本机连接标准86键(英文规格)的键盘。
输入文字与画面操作，均可通过该键盘来进行。
Esc
F1
F2
F3
F4 F5
F6
F7
F8
F9
F10
`
!
1
@
2
#
3
$
4
%
5
＾
6
&
7
*
8
(
9
)
0
Q W E
R T Y
U
I
O
P
{
[
}
]
_
-
+
=
A S D
F G
H
J K
L
"
Z
X C V
B
N
M <
,
>
.
Caps
Lock
Caps
Lock
Shift
Shift
Ctrl
Ins
Alt
Enter
Num
Lock
Num
Lock
Scroll
Lock
PrtＳｃ
SｙｓＲｑ
Scroll
Lock
Pause
Ｈｏｍｅ
Back
PgDn
End
?
/
:
;
0
/
Del
Enter
:
/
PgUp
Fn
~
Space
Ｂｒｅａｋ
F12F11
7
8
9
*
_
4
5
6
+
32
1
.
`

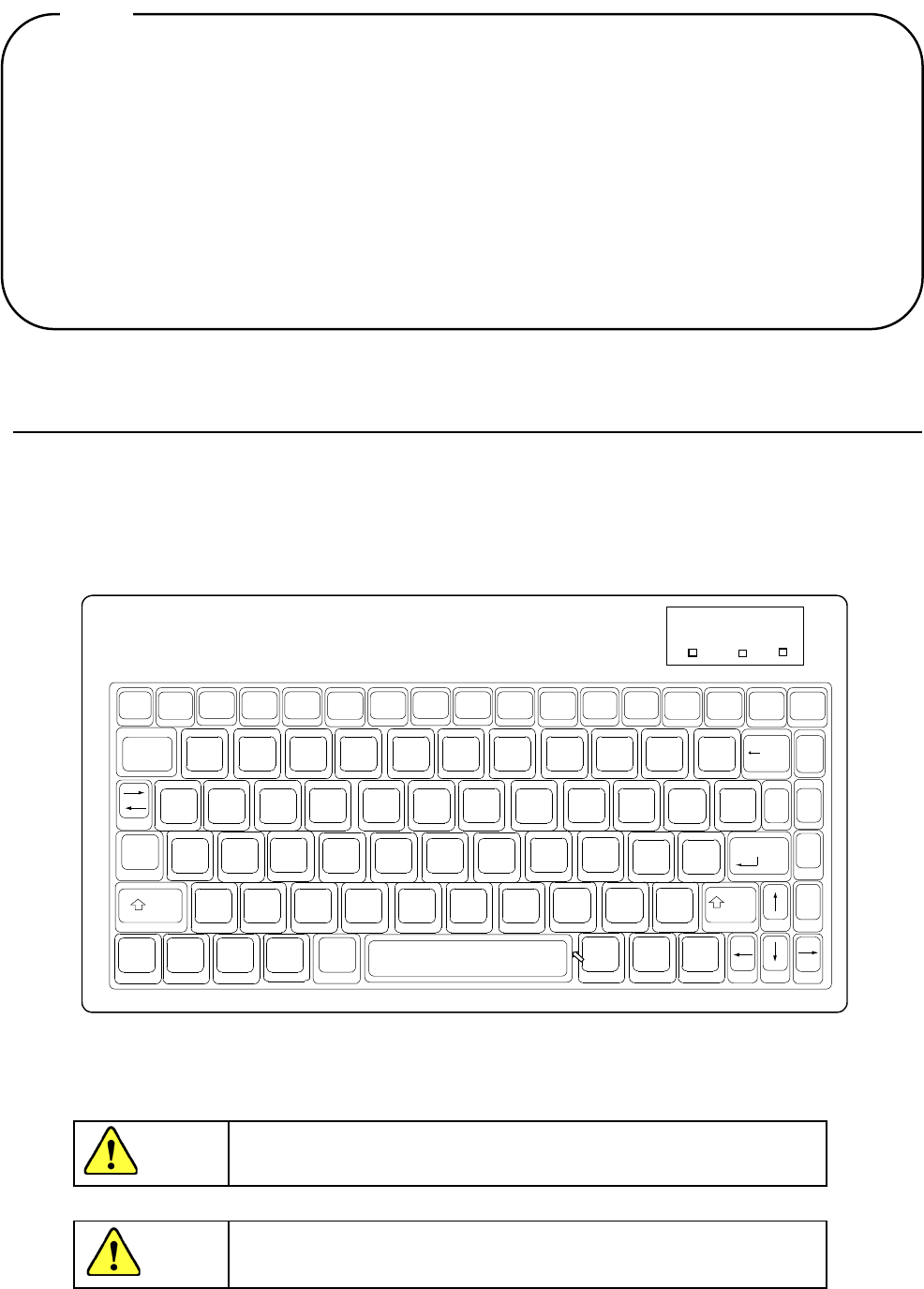

图 1-3-2-1 键盘外观图
在机器运行中,请勿将手伸入装置内部或将脸部、头部靠近装置。
请勿在接通主机电源的状态下插拔键盘电缆。
注意∶
注意
注意
