第 1 部 基本篇 第 4 章 制作生产程序
4-171
3) 数据库文件
数据库是指注册元件数据(含图像数据)的文件(详细内容请参见“第1部第5章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
●要使用
Flexline
数据库时
①单击“使用 FlexlineDB”左侧的选项，选择需要的项目。
②单击“浏览”，在“打开”画面中选择数据库文件。

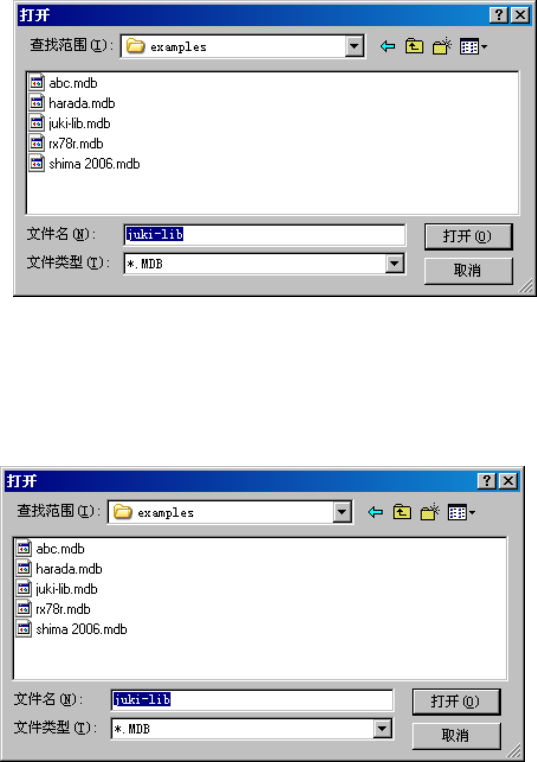

图 4-5-3-2 打开文件
●使用 Component Machine DB 时
①请检查“使用主机元件 DB”左侧的复选框。
②点击“浏览”， 选择“打开”的数据库文件。
图 4-5-3-3 打开文件
●使用服务器元件数据库时
单击“使用服务器元件数据库”左侧勾选框，进行勾选。
在此情况下，浏览的数据库，为自动浏览生产支持系统服务器内的数据库。
画面上将显示生产支持系统服务器的 IP 地址及端口号码。
※有关贴片机一端的数据库详情，请参见 5 章数据库，在生产支持系统端的设置请参见生产支持
系统使用说明书。
4) 选择默认吸嘴
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
第 1 部 基本篇 第 4 章 制作生产程序
4-172
自动选择的吸嘴号将发生变化。
例)指定了“将500号吸嘴作为默认值使用”时
=>如果“元件数据”的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500号吸嘴”。
5） 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章[4-3-5-2-6 检查]检测吸取位置偏差一节
的说明。
6) 更改元件尺寸时固定吸嘴选择
“返回默认值”：变更元件尺寸时，变更为默认的吸嘴号。
“固定” ：即使变更元件尺寸，保持现在选择的吸嘴号不变。
第 1 部 基本篇 第 4 章 制作生产程序
4-172
4-5-4 机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。
图 4-5-4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 1 子菜单 2 概要
传送 基板搬入 将基板搬入或搬出主机。
基板搬出
自动调整基板宽度 调整基板宽度
测量 单独 测量元件数据的各详细数值。
连续
检查
图像识别
检查是否为可进行图像识别的数据。
共面性检查 检查是否为可进行共面性检测的数
据。
检查速度功能 进行模拟生产, 检查运行中的 XY
θ
偏移量。
确认 标记类 BOC 确认 BOC 标记识别及储存实测值。
供料器台( 前面/
后面)
确认台架标记识别及存储实测值。
坐标类 贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教
示教元件 检测球面元件的数据。
取得供料器
配置
-
本体装载的供应装置信息（孔位置）反
应到吸取数据中。（选项）
