第 1 部 基本编 第 1 章 设备概要 1- 11 确认手把已推到头并 且稳定。 ◆打开安全 盖时要把盖子向上 开足直到上了锁 ， 确认上了锁 之后再放开手。 （把盖子开 到最大限度就会进 入上锁状态。） ﹡ 没有上好 锁就放开手时， 盖子 有落下来的危 险。 ◆关盖子时 先解开锁，再关闭 盖子。 把盖子向上提， 在全开状态下， 把手把向上 移动解开锁。 （请注意， 解开锁时不要使盖 子落下来受伤。 ） ﹡不要过渡增加盖子、手把等的负…
第 1 部 基本编 第 1 章 设备概要
1-10
1-2 本设备的构成
1-2-1 本设备的构成
图 1-2-1-1 正面图 图 1-2-1-2 右面图
图 1-2-1-3
① ATC单元 ④ OCC 单元(R) (KE-2080/80R) ⑧ 基板传送单元 ⑫ 共面性单元(选项)
② LNC60贴片头单元 ⑤ OCC 单元(L) ⑨ CAL块单元 ⑬ CVS 单元 (选项)
③ IC 贴片头单元(KE2080) ⑥ VCS 单元 (KE-2070 为选项) ⑩ 送料器台单元 ⑭ 负荷控制单元（OP）
（测力器） IC 贴片头
[FMLA](
KE2080R) ⑦ X-Y 单元 ⑪ HMS 单元
① 监视器 ⑤ 鼠标器 ⑨ 风速计/3.5FDD 单元（选项）
② 液晶显示器 ⑥ 信号灯 ⑩ 强力制动器解除开关
③ HOD 单元
⑦ 主开关 ⑪ 真空泵（选购项）
④ 键盘 ⑧ 过滤器调节器
⑥
①
②
③
④
⑤
⑦
⑨
⑧
⑩
⑪
③
⑤
④
①
②
⑦
⑧
⑨
⑥
⑪
⑫
⑬
⑩
⑭
第 1 部 基本编 第 1 章 设备概要
1-11
确认手把已推到头并
且稳定。
◆打开安全盖时要把盖子向上开足直到上了锁，
确认上了锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
﹡
没有上好锁就放开手时，
盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，
把手把向上移动解开锁。
（请注意，解开锁时不要使盖子落下来受伤。）
﹡不要过渡增加盖子、手把等的负荷。

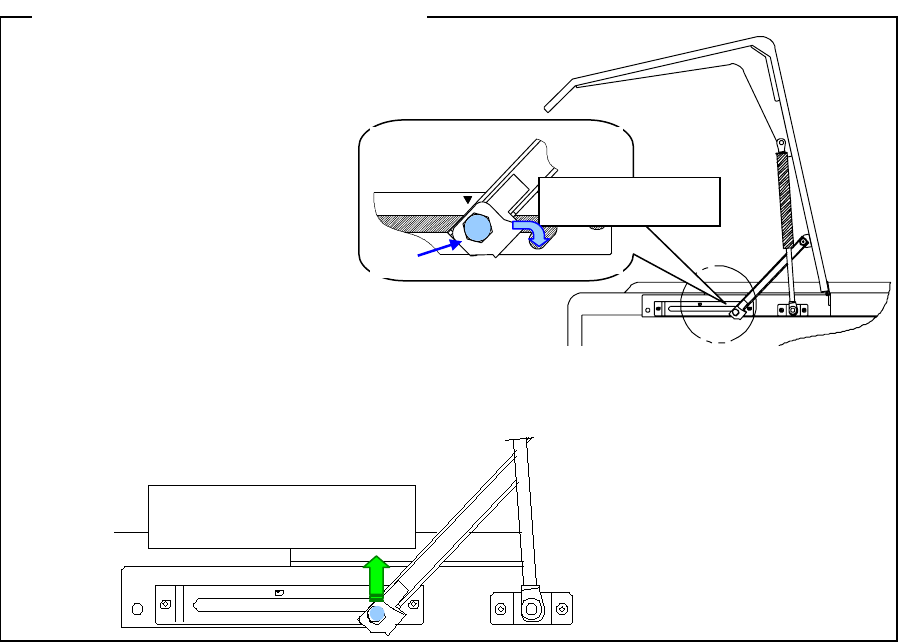

〈﹡注：开关安全盖时的注意事项〉
把手把向上提，解开锁后，
再关闭安全盖子。
安全盖打开状态（侧面图）
手把
第 1 部 基本编 第 1 章 设备概要
1-12

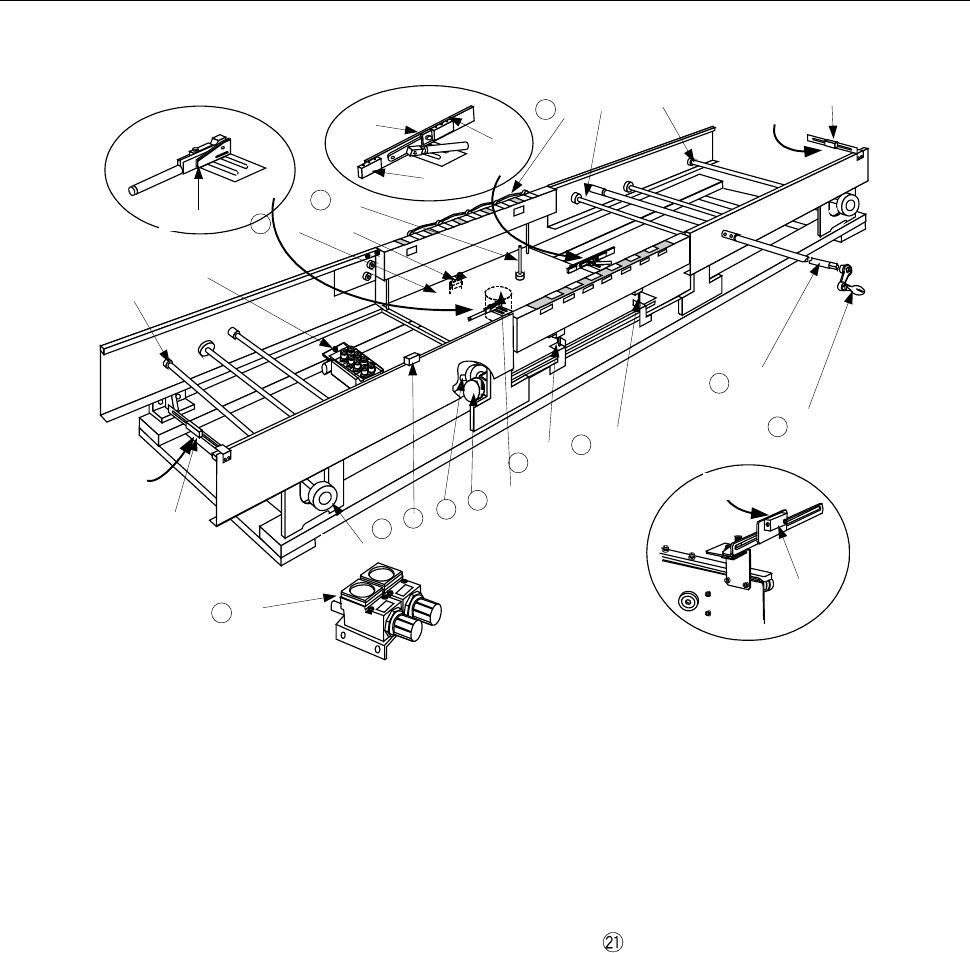

1-2-1-1 基板传送部分的构造
★
★
★
图 1-2-1-4 基板传送
① 搬入传感器 ⑧ 驱动轴
⑮ 夹杆 Y(外形基准用)
② 搬出传感器 ⑨ 停止挡销
⑯ 减压阀(外形基准用)
③ 停止传感器 ⑩ 夹杆 X(外形基准用)
⑰ 等待传感器
④ C-OUT 传感器
⑪ 定心销 ⑱ 调节手柄
⑤ 支撑台原点传感器
⑫ 支撑台 ⑲ 调节停止挡销
⑥ 传送电磁阀
⑬ 马达 ⑳ 调整杆
⑦ 传送马达
⑭ 支撑销 手柄
⑨
②
⑧
⑧
⑤
⑥
①
③
④
①
⑦
⑩
⑧
16
12
14
15
★
★
★
②
17
19
18
13
11
11
20
21
