第 1 部 基本篇 第 4 章 制作生产程序
4-97
1) 浏览
选择浏览后，可显示如下球面图案列表。
可双击所要设置的球面图案，或选择球面图案后按下“确定”按钮。
从数据库中调出球面图案时，不能直接调出球面图案,而只能调出已设置了球面图案的元件数据
(图像数据)。
图 4-3-7-3-10-1 球面图案列表
● 球面图案的预览对话框显示例
图 4-3-7-3-10-2 球面图案的预览显示例
球数
X
球的列数(横方向的球个数)
Y
球的行数(纵方向的球个数)
按下“关闭”，返回球面图案列表对话框。
按下预览按钮
显示球面图案。
第 1 部 基本篇 第 4 章 制作生产程序
4-98
2) 编辑
进行球面图案的新建、编辑。
可从“浏览”的“球面图案列表”中选择已制作的球面图案。
最多可登录16个图案。
要逐个制作球面时选择。制作时，左击为制作球面，右击为制作索引标记
※1
用鼠标指定范围制作时选择。在指定范围制作时,指定制作图案。
显示光标的当前位置。
球面图案的制作区域。

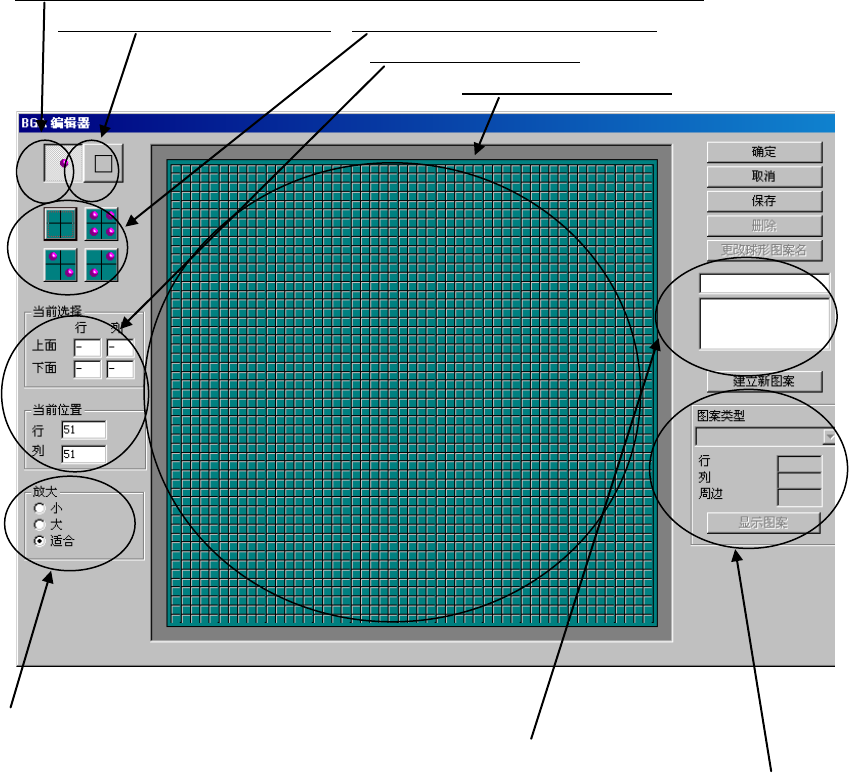

图 4-3-7-3-10-3 球面图案编辑器
变更画面的大小。
显示已制作的图案名。点击图案名可进行编辑。
制作新图案。点击“新建球面图案”进行制作(参见下页)。
※1 索引标记：定中心中不使用的参考用的标记。在球面图案制作范围内以白色标记显示。
第 1 部 基本篇 第 4 章 制作生产程序
4-99

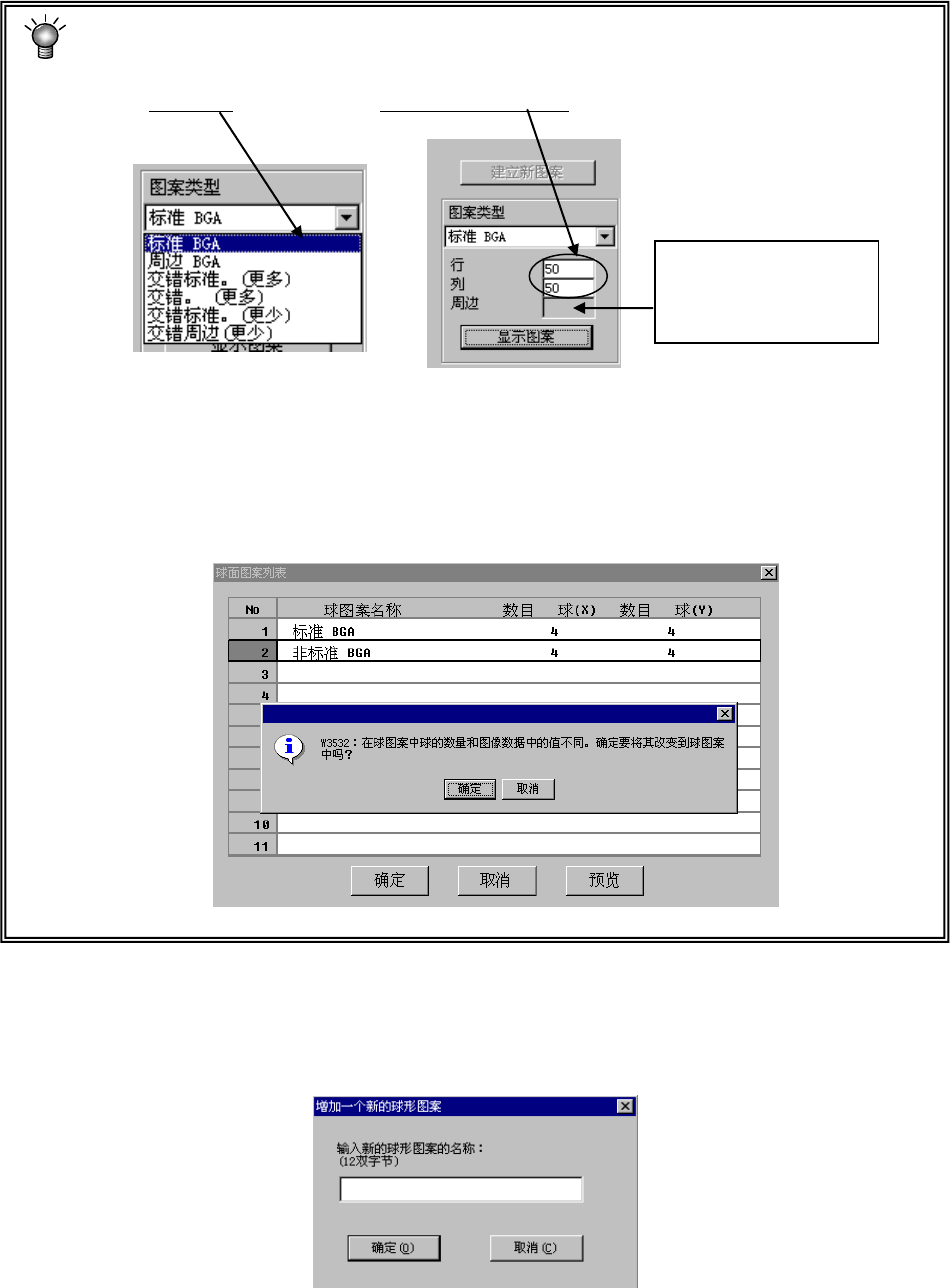

<新建球面图案的方法>
a) 按下“建立新图案”按钮。
b) 选择图案类型，输入新图案的“行”数与“列”数。
c) 按下“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。请追加·删
除球面，编辑图案。
制作球面图案时设置的球面数与该画面中设置的球面数不一致时，则显示下述确认信息。选
择“确定”，则该画面中设置的球面数生效。
制作·编辑后，请单击“保存”，再单击“确定”。
保存新建的球面图案时，会显示球面图案名设置画面。
请输入球面图案名，单击“确定”。
图 4-3-7-3-10-4 球形图案名的设置
选择外围型时，请输入
球存在的行数。
(参见下页 11)行数
