第 1 部 基本篇 第 4 章 制作生产程序
4-211
4-5-4-4-3 坐标类：贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进
行修正。
<跟踪贴片位置的流程>
机器操作菜单
贴片位置
设置贴片位置摄像
跟踪的条件
执行贴片位置
摄像跟踪
反映各坐标的修正
向各贴片数据坐标移动
执行
选择
在监视器上
目视检查
用 HOD 进行示教
各坐标的修正
第 1 部 基本篇 第 4 章 制作生产程序
4-212
1) 设置条件
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“贴片位置”后，显示如下画面。
图 4-5-4-4-3-1 摄像机跟踪贴片坐标位置
① 跟踪方法（传送方法）
(1)自动跟踪
以一定的间隔，依次用摄像机捕获贴片位置。在以下的“自动传送间隔”设定的时间停止，
经过该设定的时间后移动到下一点。
●自动传送间隔：调整停止间隔。可设定的范围为0.01秒～5秒。
(2)手动跟踪
按下HOD的“NEXT”键或<开始>开关，向下一点移动。
② 跟踪范围
输入是否将贴片数据的第几点到第几点作为跟踪范围进行跟踪。默认值为跟踪所有贴片点。
设置所有跟踪条件，准备完成后，按下<开始>开关或“执行”。
按下“关闭”，返回原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-213
2) 校准 BOC 标记
执行后如果设置有BOC标记的生产程序，为提高贴片位置的精度，会执行BOC校准。(识别所有电
路的BOC)

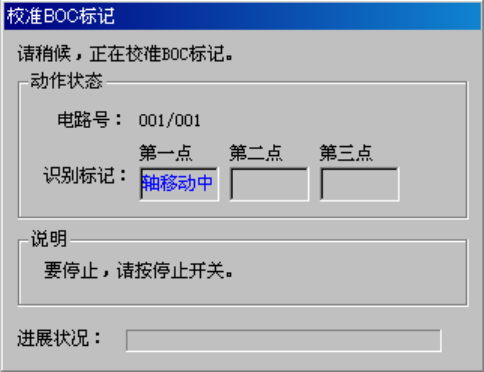

图 4-5-4-4-3-2 正在校准 BOC 标记
