第 2 部 功能详细篇 第 11 章 自动校准
11-15
(1) 设置项目
No.
项目 设置内容
1 到达真空压 通过贴片头侧、真空校准侧的各压力传感器测到的真空压最高值
2 到达真空时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空到达时间
3 真空开始时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空开始时间
4
自然破坏开始
时间
通过贴片头
侧、真空校准侧的各压力传感器测到的、从真空电磁阀关闭，
到真空值达到吸取真空压下限值的时间。
5 自然破坏时间
通过贴片头
侧、真空校准侧的各压力传感器测到的、从真空电磁阀关闭，
到真空值达到吸取真空压限值的时间。
6 正压突进时间
通过贴片头
的压力传感器，测得的从喷吹电磁阀打开，到真空值突破大
气压转为正压的时间。
(2) 设置方法
· 用“设定Head”单选按钮选中贴片头后，请按照操作内的指示进行设置。
选择“确定”时，设置值生效。(此时不保存设置值。)
选择“取消”时，设置值无效。
操作方法
按照指示操作,即可自动获得数值。
对“设定Head”选中的贴片头进行设置。
请选择“运行”。
选择“运行”，则自动测量真空到达状况。
单击“运行”后，轴会移动。单击“运行”前, 请务必确认无人在进行装置内
部的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
警告
第 2 部 功能详细篇 第 11 章 自动校准
11-16
测量内容

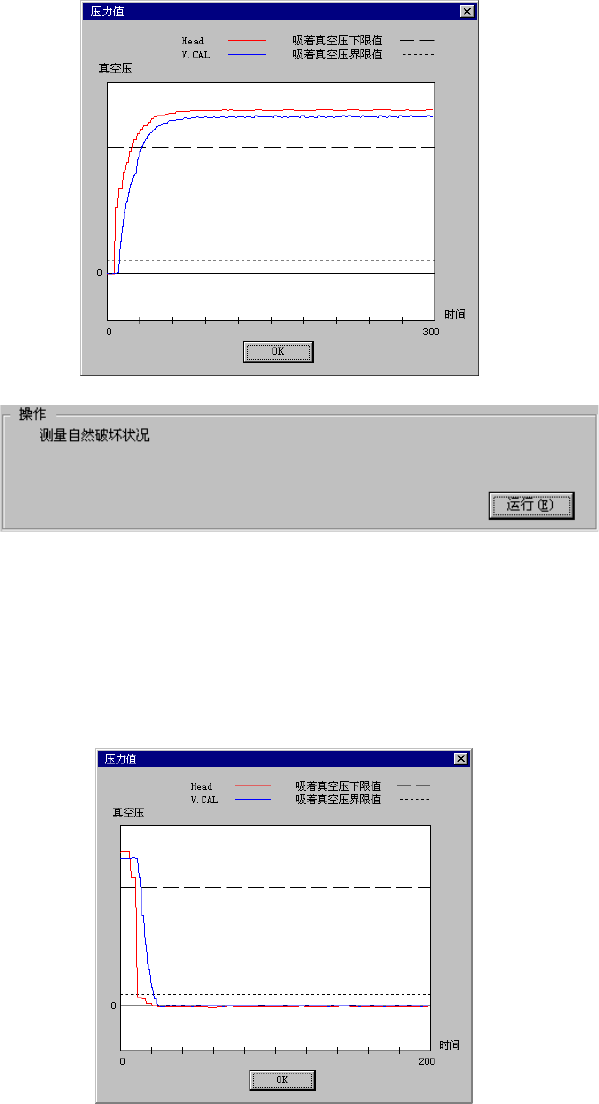

① 设定Head将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，则自动测量自然破坏状况。
② 设定Head将移动到真空校准上，测量3次自然破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
第 2 部 功能详细篇 第 11 章 自动校准
11-17

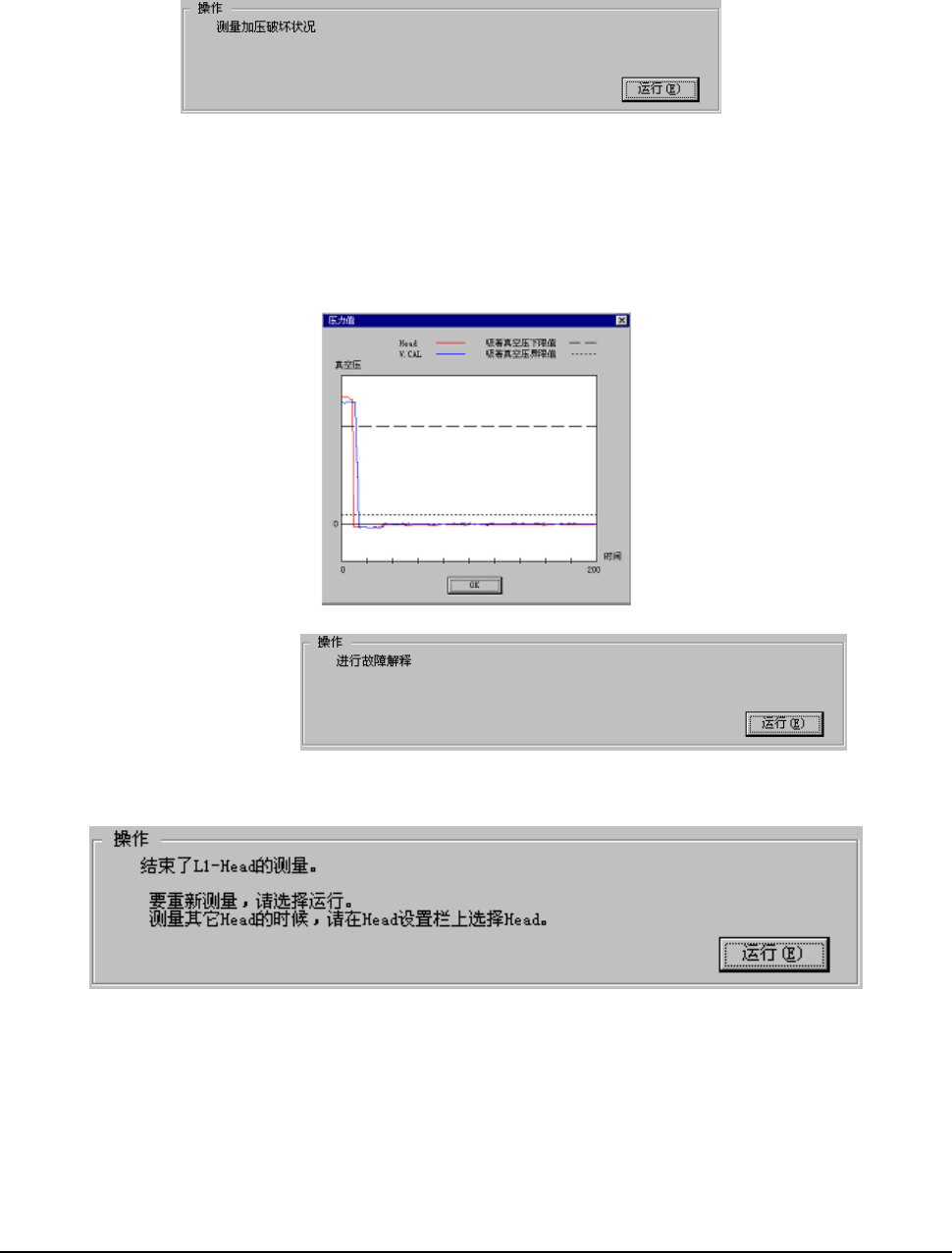

请选择“运行”。
选择“运行”，则自动测量加压破坏状况。
③ 设定Head将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，进行故障分析。
测量结束。
· 重复测量时，请选择“运行”。
· 测量别的贴片头时，通过“设定Head”选择贴片头。
“设定Head”变更后,则将显示初始画面。
结束时，请选择“确定”。
11-2-6 FCS（选项）
Flexible Calibration System (柔性校准系统)，通过自动测量校准贴装的各项偏差，可以保持引
进设备时的贴装精度。
详细情况，请参见选项 FCS 使用说明书。
