第 1 部 基本篇 第 2 章 生产 2- 151 2-12-1-3 详细错误 进行生产程序的 检查后， 若生产程序中有 错误或警告， 则可以选择 “详细错误” 按钮。 按此按钮 ， 将逐一显示错误 或警告的详细信 息。 图 2- 12 -1-3-1 错误详情 “上一次” ：显示上一条错 误。 “下一次” ：显示下一条错 误。 “正确” ：关闭错误详情对话框。
第 1 部 基本篇 第 2 章 生产
2-150
2-12-1-1 检查项目
在此显示检查项目的信息。
图 2-12-1-1-1 检查项目
No. 项目 内容
１ No. 显示进行检查的顺序。
２ 检查项目 显示检查项目的大致内容。
３ 检查结果 显示检查的结果。
４ 忽略 设定略过检查的项目。
2-12-1-2 执行生产程序检查
按下“进行检查”按钮，生产程序的检查将对忽略检查以外的项目进行检查，将其结果反映在检
查结果中。
然后，在可否执行生产中显示能否进行生产。
运行 结果内容 显示内容
实行检查前 待定
实行检查后
有错误 错误
有警告 警告
如果改变条件能够生产 改变条件
无错误、警告 OK
此外，可对生产程序的每一序列(输入顺序、优化顺序)进行检查。
第 1 部 基本篇 第 2 章 生产
2-151
2-12-1-3 详细错误
进行生产程序的检查后，若生产程序中有错误或警告，则可以选择“详细错误”按钮。按此按钮，
将逐一显示错误或警告的详细信息。

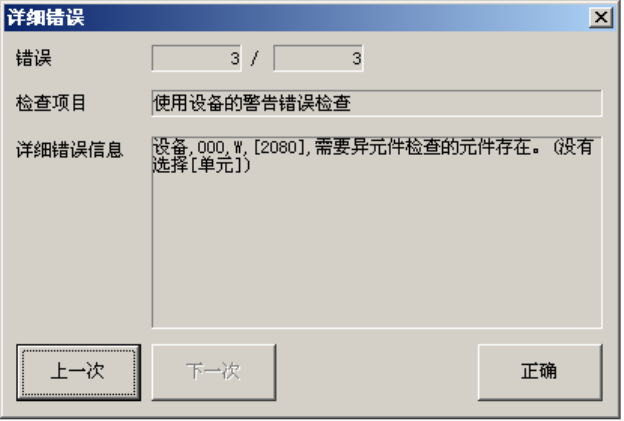

图 2-12-1-3-1 错误详情
“上一次” ：显示上一条错误。
“下一次” ：显示下一条错误。
“正确” ：关闭错误详情对话框。
第 1 部 基本篇 第 2 章 生产
2-152
2-12-2 贴片跟踪
生产开始前显示贴片点列表，可通过贴片跟踪确认贴片点上是否已贴片。
2-12-2-1 贴片跟踪运行流程图

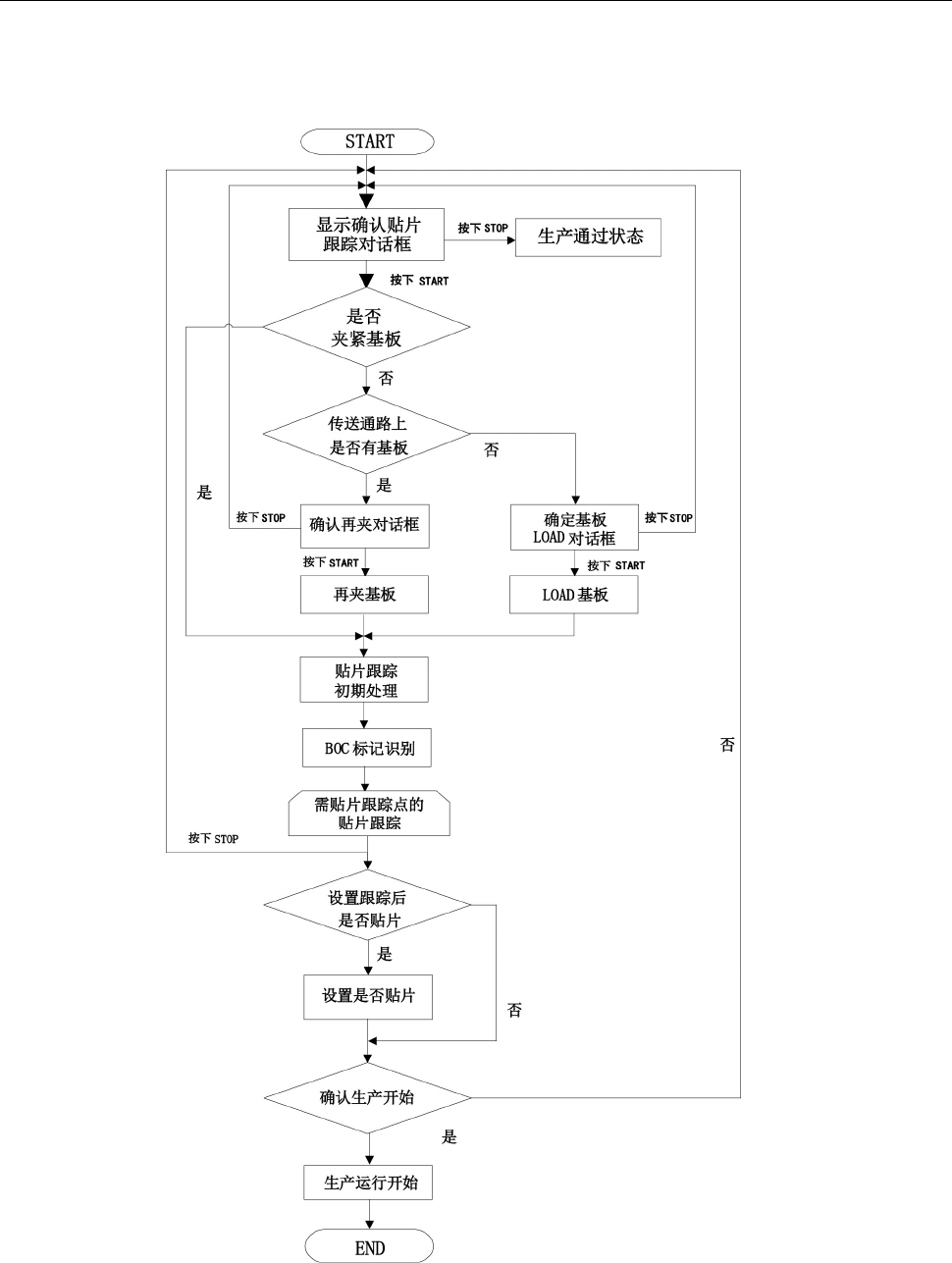

图 2-12-2-1-1 贴片跟踪运行流程图
