第 2 部 功能详细篇 第 12 章 选项组件 12 - 20 12-8-3 使用方法 1) 从 FD （软盘） 中读取机器 设置的夹持吸嘴 的信息。 ∗ 只要读取一次即可保 存到机器中，不 必每次从 FD 读取。 ◇ 选择“机器设置” 文件菜单内的 “打开吸嘴数据文 件”，从下述画 面中读取 FD 的夹持吸嘴信 息文件。 ( 参见“ 8-3-2 章 读取吸嘴数据” ) 图 12-8-3-1 打 开吸嘴数据文件 2) 制作元件数据 关于…
第 2 部 功能详细篇 第 12 章 选项组件
12-19
◇ 对象元件、对象包大小
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル
图 12-8-2-1 吸嘴外形尺寸
表 12-8-2-1 对象元件·包大小
吸嘴
代号
对象元件
包(压纹尺寸)
固定臂侧 摇臂侧
X Y H A B C D E F
800 6～ 0.8～2.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
801 6～ 1.8～3.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
802 6～ 2.8～4.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
803 6～ 3.8～5.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
H
X
Y
A
D
E
B
F
C
800 号吸嘴
801 号吸嘴
802 号吸嘴
803 号吸嘴
第 2 部 功能详细篇 第 12 章 选项组件
12-20
12-8-3 使用方法
1) 从 FD（软盘）中读取机器设置的夹持吸嘴的信息。
∗ 只要读取一次即可保存到机器中，不必每次从FD读取。
◇ 选择“机器设置”文件菜单内的“打开吸嘴数据文件”，从下述画面中读取FD的夹持吸嘴信
息文件。(参见“8-3-2章 读取吸嘴数据”)

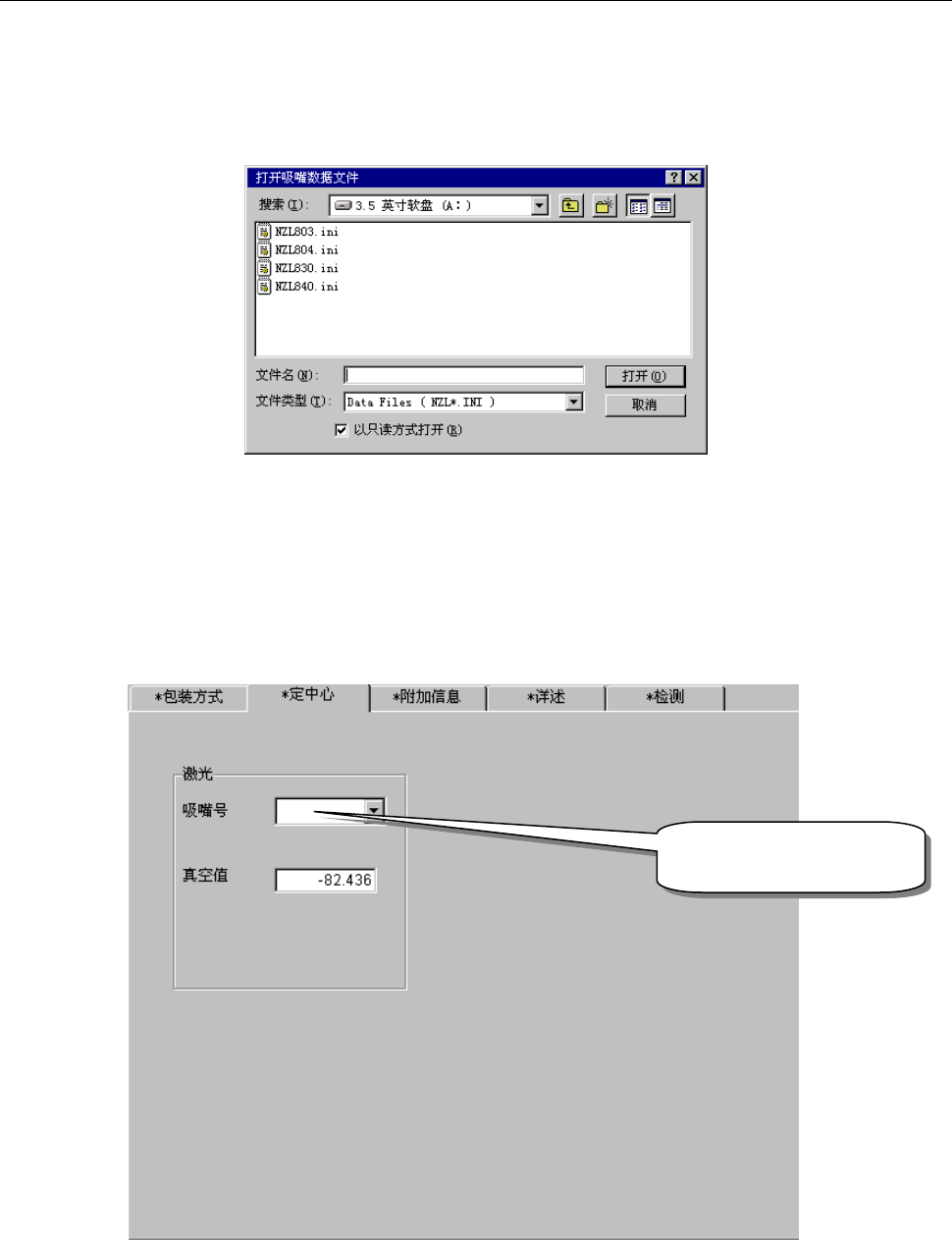

图 12-8-3-1 打开吸嘴数据文件
2) 制作元件数据
关于操作方法的详细内容，请参见“元件数据”“4-3-5-2-4附加信息”的“吸嘴数据”。
◇ 制作示例
① 设置吸嘴编号
图 12-8-3-2 吸嘴编号的设定
夹持吸嘴编号为
800 多号。
800
第 2 部 功能详细篇 第 12 章 选项组件
12-21
② 输入夹持吸取位置控制信息
控制信息的输入，请参见“第四章 制作生产程序”中的“4-3-5-2-4 附加信息”。
③ 激光高度
使用夹持吸嘴时必须注意。
通常吸嘴的“激光高度”中应输入从元件表面到激光投射面的距离，而夹持吸嘴则应以固定
侧臂的吸嘴前端为基准，输入激光投射的距离。
图 12-8-3-3 激光高度的设定
④ 检查异类元件时的注意事项
指定检查异类元件时，请注意基准尺寸。
◆基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。
图 12-8-3-4 指定检查异类元件的设定
指定从吸嘴前端到激光面距离。
大致设定尺寸： －(元件高度－3.5mm)／２,
根据引脚的位置进行微调。
画 面 例： －(6.8－3.5)/2=－1.65
激光投射模部
的纵向尺寸。
