第 1 部 基本编 第 1 章 设备概要
1-60
2) 在键盘上选择
用键盘选择菜单,有“按箭头键依次选择”与“按快捷键”两种方式。
下面以生产程序编辑画面示例说明:
按[Alt]键激活菜单栏后,[文件]菜单便会反色显示。

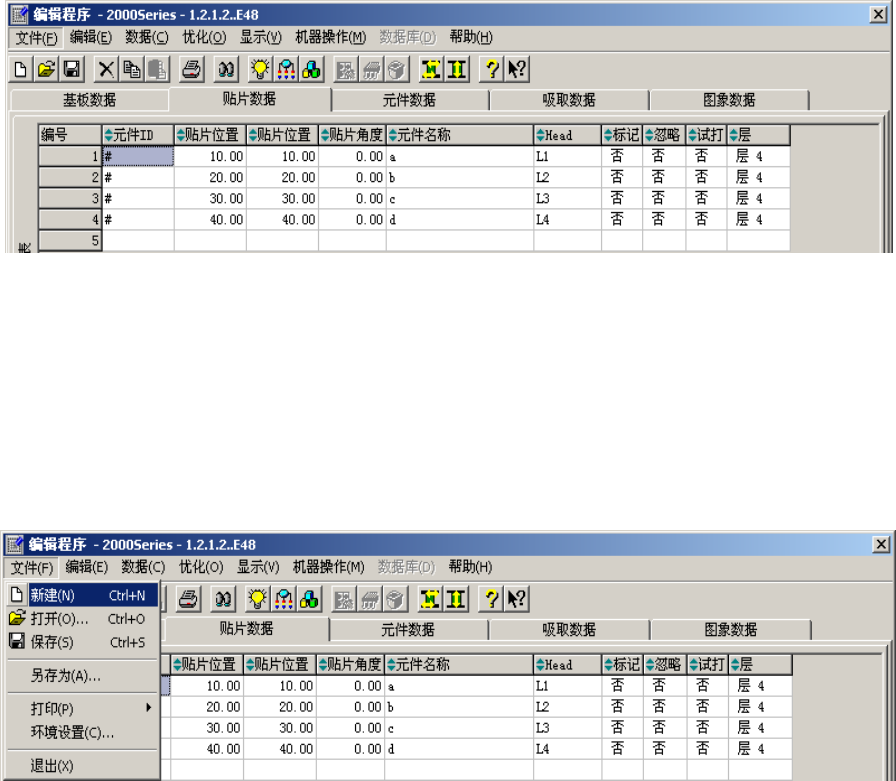

图 1-3-3-2 激活菜单栏
① 按方向键选择菜单
按[→]键或[←]键,在菜单栏之间移动选择菜单项目。
用[↑]键或[↓]键在下拉菜单中选择。
在反色显示的菜单上按[Enter]键执行命令。
中途可按下[Esc]键来关闭菜单。
图 1-3-3-3 按[Alt]键激活菜单栏,在[文件]菜单上按[↓]键时的画面
第 1 部 基本编 第 1 章 设备概要
1-61
② 使用快捷键
按菜单上显示的下划线字母(如[文件]中的“F”)便可选择并执行该项。
先用[Alt]键激活菜单栏,再按下[C]键,则显示[数据]下拉菜单。再按下[P]键,就可执行[贴片数
据]。
图 1-3-3-4 用快捷键来选择菜单
此外,在下拉菜单内,如果项目右侧显示有组合键,即使不激活菜单栏亦可直接执行。
菜单未激活时,可按[Ctrl+O]键执行 [打开
...(O)]
图 1-3-3-5 用快捷键可直接执行的项目例
第 1 部 基本编 第 1 章 设备概要
1-62
(2) 用命令按钮选择
在画面左侧出现命令按钮时,可按下该按钮来执行命令。
选择命令按钮的方法有以下两种。
：用鼠标选择。
：在触摸面板(选购件)上选择。
■ 以下以“桌面”的命令按钮为例进行说明。
“桌面”的命令有下列按钮。
图 1-3-3-6 桌面画面的命令按钮图
按下各命令按钮后,便可切换、或显示相应的应用程序画面。
命令按钮有8种菜单命令,共2页。
各页间可用 及 按钮来切换。
具体内容请参见 1-4 章“菜单与命令按钮”。
