第 1 部 基本篇 第 4 章 制作生产程序
4-208
4-5-4-4 确认
此功能用于确认生产程序编辑内容。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-4-1 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存入主机中。该实测值将在贴片数据示教时的坐标修正
中得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“BOC”，则可显示确认画面。
此时，如果安全盖打开，因轴动作的功能，会显示如下信息。
确认安全后，请点击“继续”。
图 4-5-4-4-1-1 安全确认
在执行过程中，显示如下的画面。
图 4-5-4-4-1-2 正在校准 BOC 标记
在进行BOC校准过程中，当因某种原因想取消操作时，可按下<停止>开关停止操作。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-209
1) 运行状态
显示运行状态
●电路号
显示正在进行识别的电路号。表示“当前的电路号/电路总数”。(通常仅识别基准电路的BOC)
2) 进展情况
显示进展的比率。
在进行时，若BOC标记识别发生错误，则显示如下的选择画面。
图 4-5-4-4-1-3 BOC 标记识别错误
需要重新开始识别时，请选择重新开始模式。
① 同一位置再一次识别。
不改变当前的OCC摄像机的位置，再一次进行标记识别。
② 在检测位置再一次识别。
用HOD的CAMERA键，在进行过坐标示教的位置上,再进行一次标记识别。
该项目在示教确定后方可选择。
③ 把检测位置当成识别结果。
用HOD的CAMERA键,把进行过坐标示教的位置确定为BOC识别时标记中心的实测值。该项目在
确认示教后方可选择。
◇ 进行上述选择后，如果要重新开始识别，则请按“重试”按钮。
按下“忽略”按钮时，则其后将不以每一电路/每一基板为单位对BOC进行识别。
第 1 部 基本篇 第 4 章 制作生产程序
4-210
4-5-4-4-2 标记：送料器台架(前面/后面)
识别供料器台架标记，储存识别坐标的实测值。该实测值将在吸取数据示教时的坐标修正中得到
反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“供料器台架”后，显示确认画面。识别
前面供料器台架的标记时，请选择“前面”，识别后面供料器台架时，请选择“后面”。

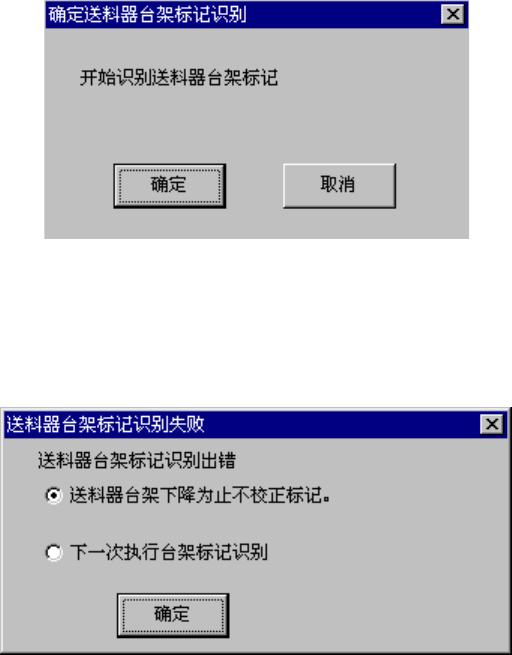

图 4-5-4-4-2-1 确认识别供料器台架
在进行时，若供料器台架标记识别失败（错误），会显示如下的对话框。此时，识别结果不会储
存。选择标记识别在以后的什么时间进行。
图 4-5-4-4-2-2 台架标记识别错误
