第 1 部 基本篇 第 2 章 生产
2-164
2-12-3-4 其他
图 2-12-3-4-1 简易准备对话框(其他)
单击以下的“默认”、“吸嘴拆卸位置”、“用户定义”或“任意坐标”按钮后，
轴会移动。
单击以前，请务必确认无人在进行装置内部的作业。另外，为了
防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
其他简易准备可进行以下的设置、控制。
关于[ATC]、[任意坐标]的详情，请参见《第 9 章 手动控制》。
区分
设置、控制
内容
ATC ATC 控制 可进行与手动控制的 ATC 控制相同的控制。
移到准备位置 默认 把贴片头移动到默认的退避位置。
按下按钮后， XY 轴移动到默认的贴片头退避位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
吸嘴拆卸位置 按下按钮后， XY 轴移动到吸嘴拆卸位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
用户定义 按下按钮后， XY 轴移动到用户定义位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
任意坐标 按下按钮后，显示对话框，可用与手动控制相同的方法移动
XY
轴。
图 2-12-3-4-2 确认信息
警告
第 1 部 基本篇 第 2 章 生产
2-165
2-13 其他操作
2-13-1 取得设备信息
生产通过状态时，本机有自动记录设备信息、保存在硬盘里的功能。
保存的内容见下表。
文件夹保存在：D:\JUKI\TOOLS\MACHINE
表 2-13-1 设备信息包括的文件
No. 文件名 内容
1 电脑名称.log 运行时间日志
2 hist.txt 历史记录转储
3 process.txt 显示目前正在运行的流程的信息
4 cnvrstat.txt 传送感应器状态
5 axispos.txt 轴所在位置
6 OperationLog.log 操作日志
7 EventLog.log 事件日志
8 posboard.txt 位置板与各功放器的信息
取得方法
(1) 生产开始前，从菜单栏上选择“文件”，并进入“取得设备信息”。
出现下列对话框：
图 2-13-1 取得设备信息的对话框
(2) 若要取得设备信息，请在对话框上点击“OK”。设备信息取得后，对话框关闭。
若不想取得信息并关闭对话框时，请点击“取消”。
可使用本项功能，把存在硬盘里的设备信息，压缩后保存在软盘。详见“1-5-9：设备信息的保
存”内容。
第 1 部 基本篇 第 2 章 生产
2-166
2-13-2 吸取位置自动示教
吸取位置自动示教功能：在必要示教的情况下，自动进行示教。要使用此项功能，必须使操作选
项中的选项处于有效状态（选中“在吸取跟踪中进行自动示教”选项）。
吸取位置自动示教的对象，仅限于元件数据中“自动示教”设置为有效的元件。
单击以下的“自动示教”或“确认”按钮后，贴片头会移动。
●为了防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
●在从未进行过送料器台架识别的情况下（返回原点后，或台架上升后）执
行示教时，贴片头会横跨供应装置的上部。切勿把手或脸伸入设备内部。
●使用 HMS 时，请注意勿使激光直射或通过镜面物体反射进眼睛。
（1）在生产开始时，或生产重启时，要对发生无元件的供给装置执行吸取跟踪时*，可进行自动示教。
* 下列情况下可实行吸取跟踪。
1 试打、空打时的吸取摄像机跟踪
2 从重试列表开始的根据 HOD 键的吸取跟踪
3 从重试列表开始的吸取跟踪键开始的吸取跟踪
4 从重试列表开始的生产重启时的吸取跟踪
5 从无元件暂停画面开始的根据 HOD 键的吸取跟踪
6 从无元件暂停画面开始的生产重启时的吸取跟踪
2-13-2-1 示教对话框
可从简易准备功能选择实行吸取位置自动示教。
选择“简易准备”-“供给装置”-“示教”后，显示如下“示教”对话框。

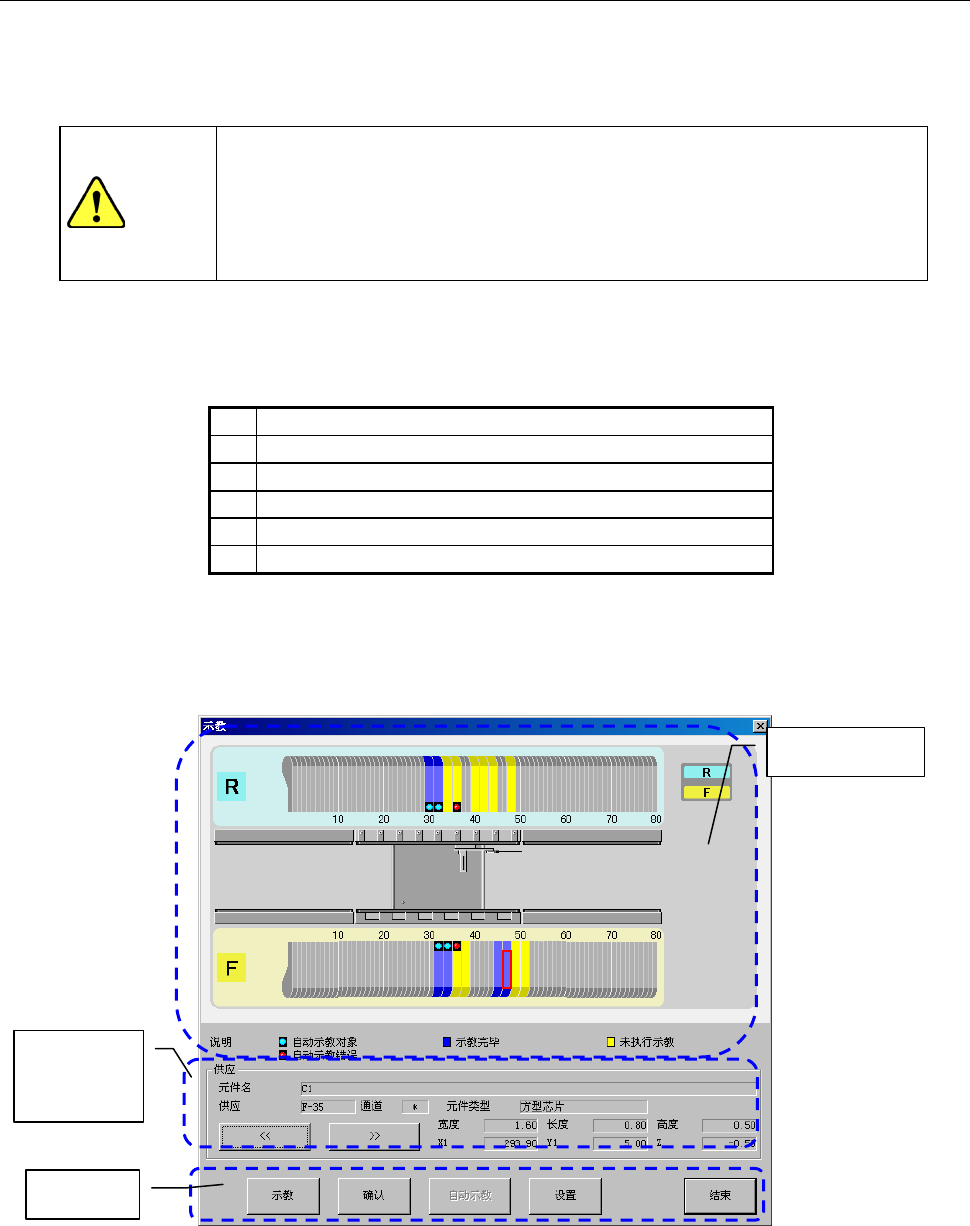

图 2-13-2-1-1 示教对话框
供应元件的状态
供应元件的
详细信息
操作按钮
警告
