第 2 部 功能详细篇 第 12 章 选项组件
12-56
12-11-5 操作选项
在菜单栏里选择[选项]/[操作选项]，选择“使用单元”标签。
“测量贴片基板面高度”选项被设置为有效时，在生产中执行贴片基板面高度测量。
“贴片之前运行贴片基板高度测量”选项无效时，在夹紧基板后执行贴片基板高度测量；此选项有效
时，在元件即将贴片前执行贴片基板高度测量。

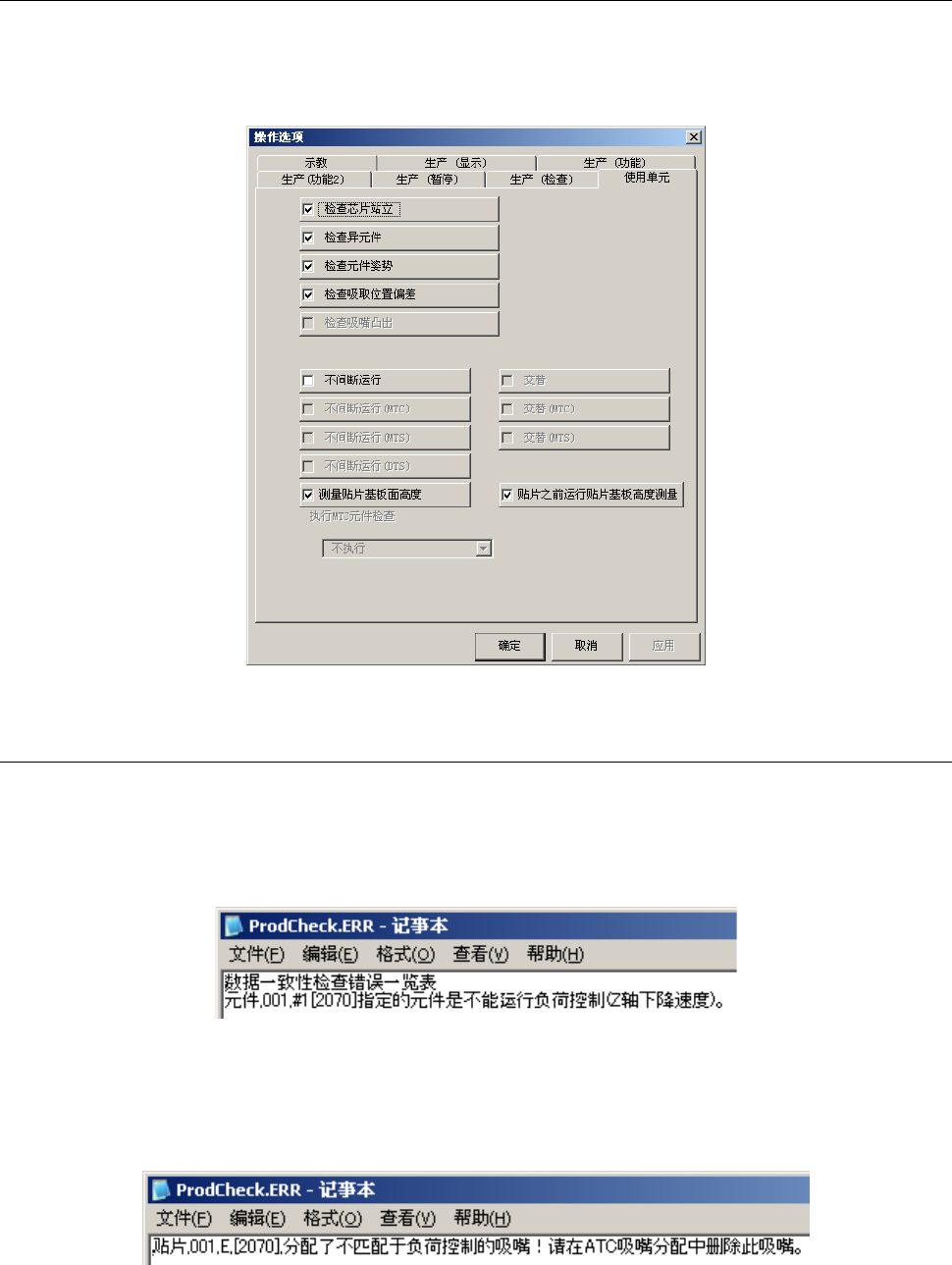

图 12-11-5-1 操作选项的[使用单元]画面
12-11-6 生产
12-11-6-1 生产开始时的错误处理
当 Z 轴下降速度不是 FC 速度，而补偿设定了负荷（g）时，在生产开始前的检查中会产生错误。要
进行负荷控制时，请将 Z 轴下降速度恢复为 FC 速度。
图 12-11-6-1-1 生产开始前的错误画面１
使用在吸嘴配置时负荷吸嘴检测中检出滑动状态为 NG 的吸嘴进行生产时，会产生错误。
请使用滑动状态为 OK 的吸嘴。
图 12-11-6-1-2 生产开始前的错误画面２
第 2 部 功能详细篇 第 12 章 选项组件
12-57
12-11-6-2 生产中的错误处理
1）负荷检查错误
[生产中检查吸嘴负荷]设置为有效时，在生产开始时，及基板搬入时，进行负荷检查，当发生错误
时会暂停生产，以图形显示错误时的负荷测量数据、当前的设置数据、理论值。
要用以前的负荷校正式的值进行生产时，请按＜START＞开关。
要中断生产时，请按＜STOP＞开关。
图 12-11-6-2-1 负荷检查错误对话框
第 2 部 功能详细篇 第 12 章 选项组件
12-58
2）测量贴片基板高度错误
①操作选项的[贴片之前运行贴片基板高度测量]选项无效时，在基板搬入后统一进行测量。发生测量错
误时，显示下图并进入暂停状态。
图 12-11-6-2-2 测量贴片基板高度对话框１
此时，可以选择重新测量、校正值有效或校正值无效再开始生产。
项目
内容
超过判定值的校正按有効处理 再开始生产中，对超过编辑程序中输入的校正值的数据进行校正
超过判定值的校正按无効处理 再开始生产中，对超过编辑程序中输入的校正值的数据不进行校正
重新测量基板高度 重新测量基板（面）高度
选择再开始的操作后，按<START>开关即可再开始生产操作或测量操作；按<STOP>开关则显示中断对话
框并进入生产中断操作。
②[贴片之前运行贴片基板高度测量]选项有效时，在生产中的贴片操作前进行测量操作。测量结果出现错
误时，显示下图并进入暂停状态。从暂停状态转到测量操作或开始生产的操作与①相同。
图 12-11-6-2-3 测量贴片基板高度对话框 2
