第 2 部 功能详细篇 第 11 章 自动校准
11-6

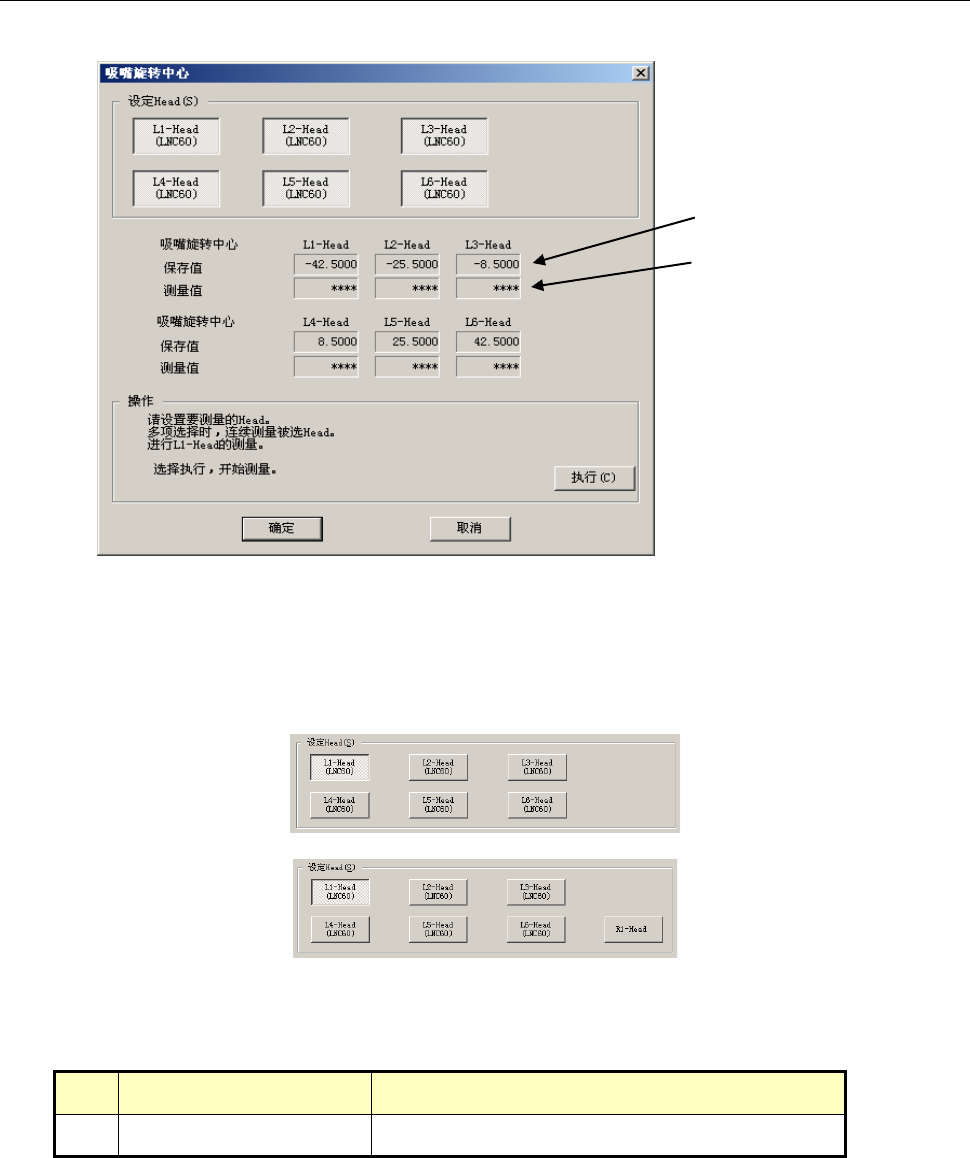

11-2-2 吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。
图 11-2-2-1 吸嘴旋转中心
设定Head
用选择按钮，选择设置对象贴片头（可选择多个）。
在机器设置的“使用单元”设置中没有选中的单元，不能选择。
选择多个贴片头时，可对所选择的全部贴片头进行连续测量取值。
(1) 设置项目
No. 项目 设置内容
1 吸嘴旋转中心 激光确定的吸嘴旋转中心
(测量到的吸嘴旋转中心)
(设置的吸嘴旋转中心)
(选择左１贴片头时)
(KE-2080R)
(KE2070/2070C/2080)
第 2 部 功能详细篇 第 11 章 自动校准
11-7

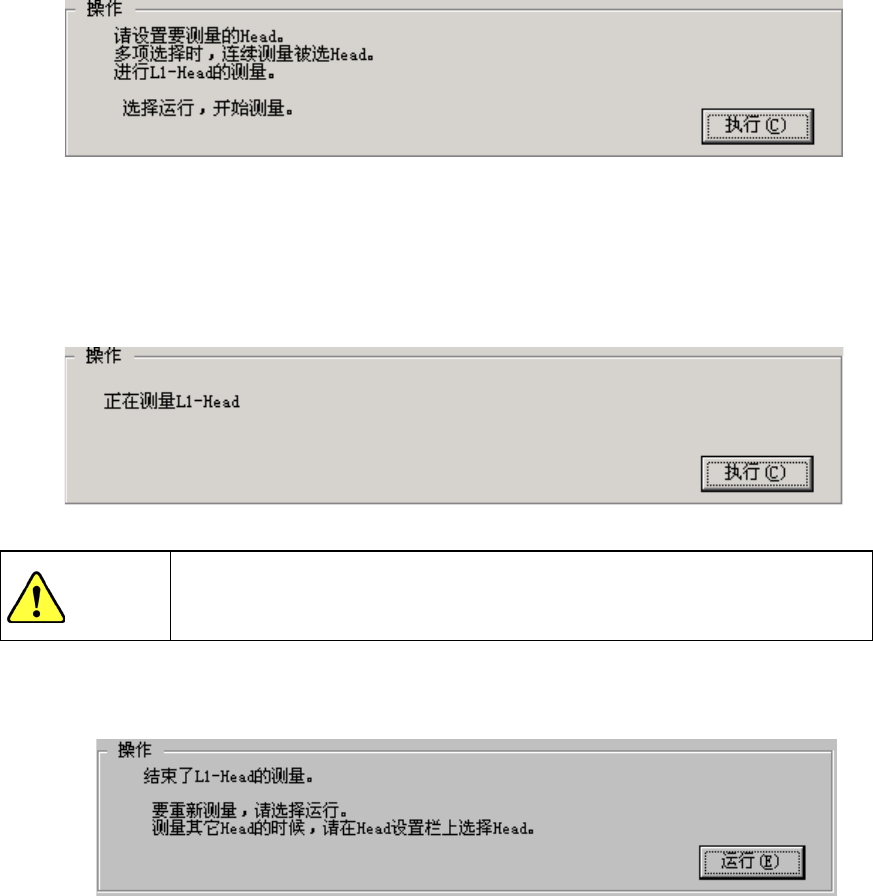

(2) 设置方法
用Head选择按钮（可选择多个）选中贴片头后，请按照操作内的指示进行设置。
选择“确定”时，设置值生效。(此时不保存设置值。)
选择“取消”时，设置值无效。
操作方法
按照指示进行操作,可自动获得设置值。
对“设定Head”上选择的Head，进行设置。
·请选择“执行”。
选择“执行”后，贴片头从0°开始以15°为单位一边移动θ軸, 反复24次，取其平均值。
单击“执行”后，轴会移动。单击“执行”前, 请务必确认无人在进行装
置内部的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入
装置内部，也不要将脸和头靠近装置。
测量内容
① 用激光测量吸嘴旋转的中心。
测量结束。
·重复测量时，请选择“运行”。
·要测量别的贴片头时，通过“设定Head”来选择贴片头。
“设定Head”变更后,将显示初始画面。
结束时，请选择“确定”。
警告
第 2 部 功能详细篇 第 11 章 自动校准
11-8

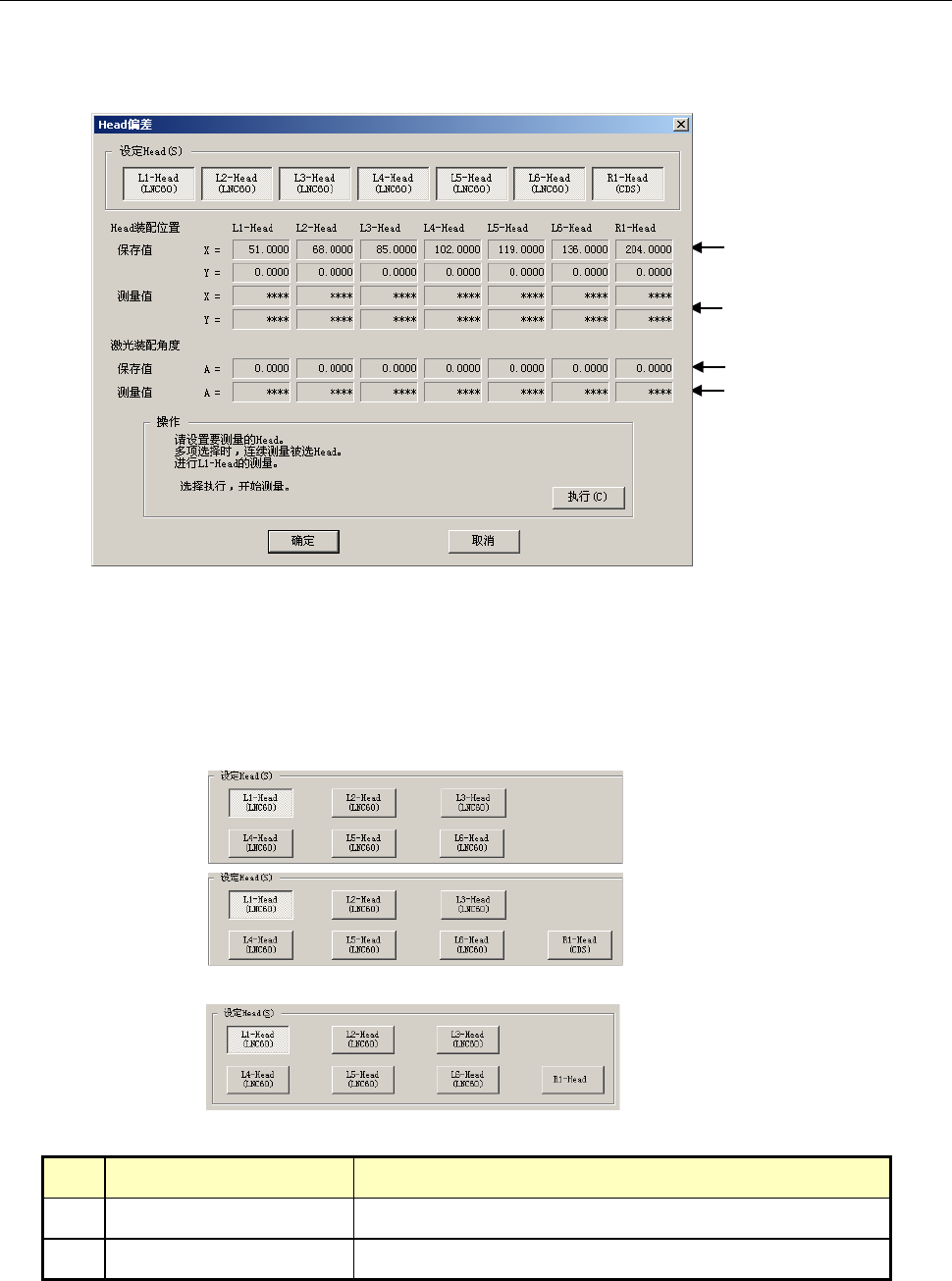

11-2-3 贴片头偏差
设置相对于OCC的各贴片头的装配位置以及与激光校准主体的装配角度。
只限于特定贴片头的贴片向一定方向偏移时进行该设置。
设置时，使用CAL块。
图 11-2-3-1 贴片头偏差
设定Head
用选择按钮选择设定Head（可选择多个）。
在机器设置的“使用单元”设置中没有选中(不使用)的单元，不能选择。
选择多个贴片头时，将对所选择的全部贴片头进行连续取值。
(1) 设置项目
No. 项目 设置内容
1 贴片头装配位置 各贴片头距离 OCC 的装配位置
2 激光装配角度 在激光校准主体上的装配角度(以主体为基准)(°)
(测量到的装配位置)
(测量到的装配角度)
(设置的装配位置)
(设置的装配角度)
(KE-2070/2070C)
(KE-2080)
选择左 1Head 时
(KE-2080R)
