第 1 部 基本编 第 2 章 生产
2-100
激光高度单独检查中显示如下画面。
显示进行连续检查的元件内容/吸取位置/激光高度，显示依次进行中的处理内容。

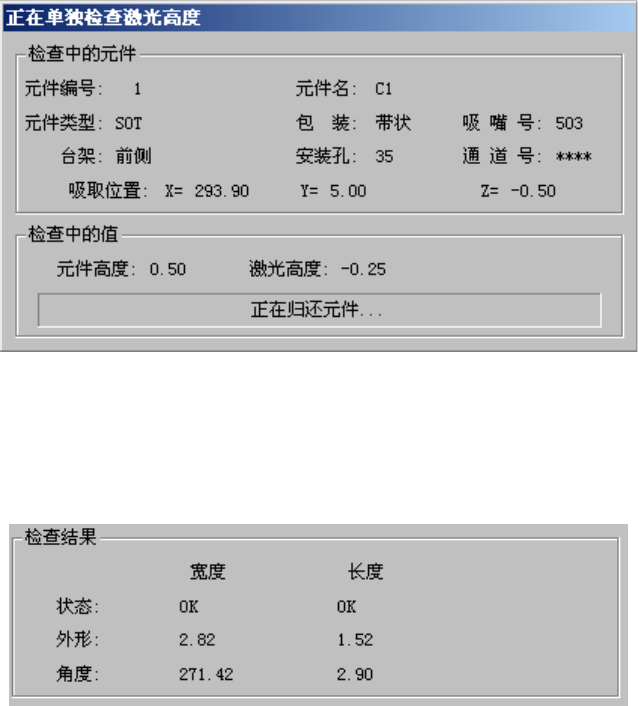

图 2-10-6-3-13 正在单独检查激光高度
检查结束后显示结果。显示内容与检查时的含义相同。
图 2-10-6-3-14 激光高度检查结果
2-10-6-4 VCS 脏污检查
进行 VCS 脏污检查。请详见《第 8 章 机器设置》的说明。
第 1 部 基本篇 第 2 章 生产
2-102
2-11 生产时的各项处理
2-11-1 元件用完
从带状送料器、管状送料器吸取元件发生重试超次、或元件剩余数量为0时，需进行下列元件用完
处理。
补充元件、或排除重试超次的原因(补充不足元件等)后，再开始生产。
2-11-1-1 元件用完的处理
1) 黄色信号灯闪烁(JUKI 标准设定时)
2) 继续处理
使可贴片的其他部分进行贴片。
有替代送料器的，从下一吸取贴片循环开始，使用替代送料器。
但，已勾选操作选项的“无元件供给时暂停”时，会显示图2-11-1-1的画面，进入暂停。

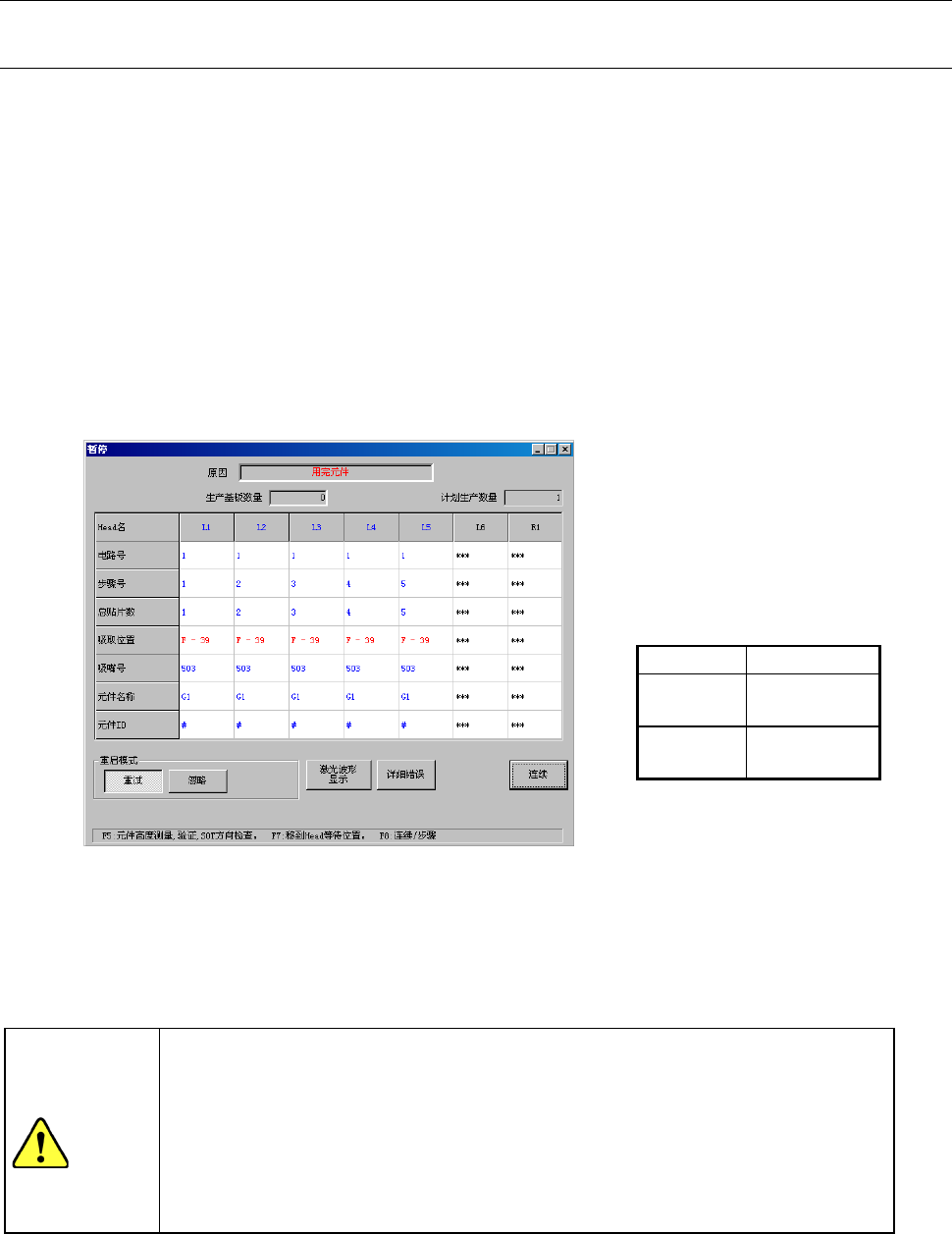

图 2-11-1-1 元件用完(显示例.KE
-2080)
按<START>开关：开始生产运行。按<STOP>开关 ：显示信息，进入生产中断运行。
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
◆
机型不同时，会显
示不同的贴片头
名称
机型
贴片头名称
KE-2070
KE-2070C
L1～L6
KE-2080
KE-2080R
L1～L6、R1
注意
第 1 部 基本篇 第 2 章 生产
2-103
3) 生产再开始模式
生产运行再开始有“重试”和“跳过”两种方法。
表 2-11-1-1 生产运行再开始时的模式运行
再开始模式 生产运行再开始时的运行
重试
查找所有发生元件用完的元件的替代送料器，如果所有送料器的元件都已用
完，则补满所有送料器后，从该吸取贴片循环开始,再开始生产。
跳过 跳过已用完的元件，从下一个吸取循环起再开始生产。
4) 操作选项的运行
操作选项的选中项目 元件用完时的运行内容
无元件暂停后，重新运行时测量
元件高度
对元件用完的芯片、圆筒形芯片元件的高度进行测量后，
再开始生产运行。
无元件暂停后，重新运行时验证
元件
对元件用完的芯片、圆筒形芯片元件进行验证检查后，
再开始生产运行。
无元件暂停后，重新运行时进行
SOT 方向检查
对元件用完的 SOT 元件进行 SOT 方向检查后，再开始生
产运行。
无元件暂停后，重新运行时进行
吸取跟踪。
进行吸取跟踪后再开始生产运行。
运行前显示图 2-11-1-2 自动吸取跟踪设置画面。请输
入执行元件的短边最大值后，按<START>。
1. 选中操作选项的“元件用完重新运行时测量元件高度”时，如果选中“元件用完重新运行时
进行验证”或“元件用完暂停后重新运行时进行 SOT 方向检查”，则会在全部元件高度测量对
象元件测量完后，再进行“验证”或“SOT 方向检查”。“元件高度测量”与“验证”或“SOT
方向检查”不交互进行。
对于元件高度测量失败的元件，不进行“验证”或“SOT 方向检查”。
2. 当选中操作选项的“生产(暂停)”中的“元件用完重新运行时进行验证”时，请取消“生产(功
能 2)”“吸取跟踪后进行验证”的勾选。
3. 当选中操作选项的“生产(暂停)”的“元件用完重新运行时进行 SOT 方向检查”时，请取消
“生产(功能 2)”“吸取跟踪后进行 SOT 方向检查”的勾选。
图 2-11-1-2 自动吸取跟踪设定画面
