第 1 部基本篇第 4 章制作生产程序

4-59

3) 贴片偏移量

激光定中心方式，是通过激光观察到的元件外形来捕捉元件的中心。

另一方面，CAD数据等是以元件的实际图形(称为垫片)的中心为贴片坐标。由于存在这种关系，

元件的引脚部分与基板的垫片可能发生位置偏差。将该差值作为贴片偏差输入，可将元件贴到正

确的位置。

图像定中心时，在“图像数据”的“控制”中有贴片偏移项。

例1) 单向引脚连接器

※贴片角度为0度

激光定中心贴片坐标点

从上面看元件时基板上的垫片

如果不输入贴片偏移量而进行贴片，则将出现下述情况。

基板上的垫片

在上图的状态下(贴片角度0度，贴片偏移0)，测量以贴片坐标点为起点，到实际元件贴片坐标点

位置的尺寸，输入到贴片偏移值中。

按上述做法，如输入贴片偏移值，贴片多个同名元件时，即使各贴片角度不是0度，也会自动变

更贴片位置，使元件被贴在正确的位置上。

贴片偏移-Y(X 为 0)

第 1 部基本篇第 4 章制作生产程序

4-60

例2) 以下面的元件为例，输入偏移值。数值的单位为“mm(毫米)”。

( (无色) ⇒ 引脚部、 (带颜色) ⇒ 模部、 (粗线) ⇒ 垫片)

贴片坐标点激光高度

基板上的垫片从上面看元件时从横向(近前方向)看元件时

因贴片坐标点和激光定中心的中心位置不同，如就此贴片，会发生贴片偏移。因此，请将贴片坐

标点和激光定中心的中心位置的偏移部分作为偏移值，输入到“贴片偏移值”中。

无偏移值贴片时的情况如下：

激光定中心的中心位置

在此例中，应输入其偏移值，以使引脚的前端位于垫片的中央位置。

在“贴片偏移”栏中输入“X=-5.5、Y=-10”后，则按如下方法贴片。

5.5

第 1 部基本篇第 4 章制作生产程序

4-61

激光定中心的中心位置

贴片坐标点

激光定中心的中心位置

贴片坐标点

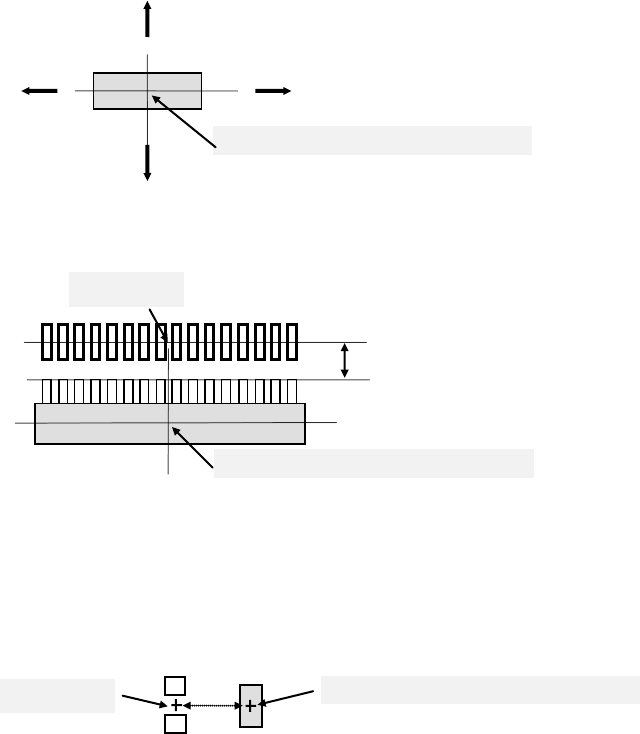

注 1) “贴片偏移”值，请输入从激光定中心的中心位置到贴片坐标点的距离。值的符号如下(箭头

为到贴片坐标点的距离)

例) 按下图贴片时，将贴片偏移输入为“X=0，Y=+3”。

注 2) 偏移值以贴片角度“0”为基准输入。

例) 元件的贴片角度为“90”时，假定贴片角度为“0”，输入“贴片偏移值”。在下列情况时(贴

片角度“90”)，输入“X=0、Y=2”。

注 3) 偏移值的输入方法有如本书所述的从“元件数据”的“贴片偏移”输入偏移值和在“贴片数

据”的“X、Y 坐标”上调整偏移值两种方法。

但贴片数据中需要输入各个贴片点的偏移值。因此，当 1 种元件的贴片点数量很多时，或不

想变更贴片数据时，请用“元件数据”的“贴片偏移”输入偏移值。

注 4) 根据元件不同，通过变更“元件数据”—“详述”的“激光高度”，有可能改变定中心的中心

位置。因此，有时不输入“贴片偏移”值，通过改变“激光高度”也能调整贴片位置。但这

种情况下需要在能稳定定中心的位置上设置“激光高度”。
