第 1 部 基本篇 第 4 章 制作生产程序
4-69
8) 识别中心偏移量(仅 KE-2080/2080R 可输入)
图像定中心是通过将吸取中心位置(通常是元件中心位置)移动到VCS的中心位置来进行。但象MCM
(Multi Chip Module)之类的元件，因不能吸取元件中心，如果超出VCS视角范围时，将不能进行
图像定中心。此时，可通过输入如下图的偏移值(a、b)，使之正常进行识别。
第 1 部 基本篇 第 4 章 制作生产程序
4-70

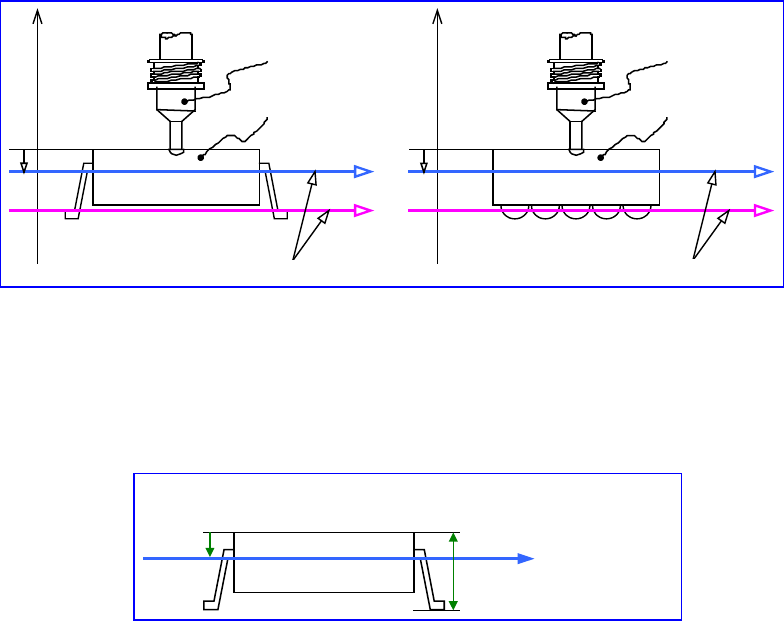

9) CDS 高度（仅当选择 KE-2080 的图像定中心时可以输入）
为了检测出 IC 贴片头中有无元件（从 VCS 定中心后到贴片前有元件落下等），使用
CDS(Component Detection Sensor)光纤维传感器。
输入从吸嘴前端到 CDS 光照射到的测量位置的距离，作为此 CDS 检测有无元件的高度。
虽然 CDS 高度是根据元件高度自动决定默认值（初始值），有时也需要根据元件的形状变更默
认值。
请设置能够稳定地进行识别的高度（模部）。
◆默认值
CDS 高度的默认值，要根据元件高度进行设置。默认值与元件种类无关，均为“-(元件
高度×1/3)”。
部品高さ
t
t
3
- ー
センサ測定位置
センサ光
部品
ノズル
0
○
×
+Z
-Z
センサ光
部品
ノズル
0
○
×
+Z
-Z
吸嘴
元件
吸嘴
元件
传感器光
传感器光
元件高度
传感器测量位置
第 1 部 基本篇 第 4 章 制作生产程序
4-71
4-3-5-2-6 检查
对“芯片站立”、“共面检测”、“SOT方向检查”、“检测吸取位置偏差”、“验证”、“判
断异元件”进行设置。
“共面检测”、“验证”、“SOT方向检查”为选项。

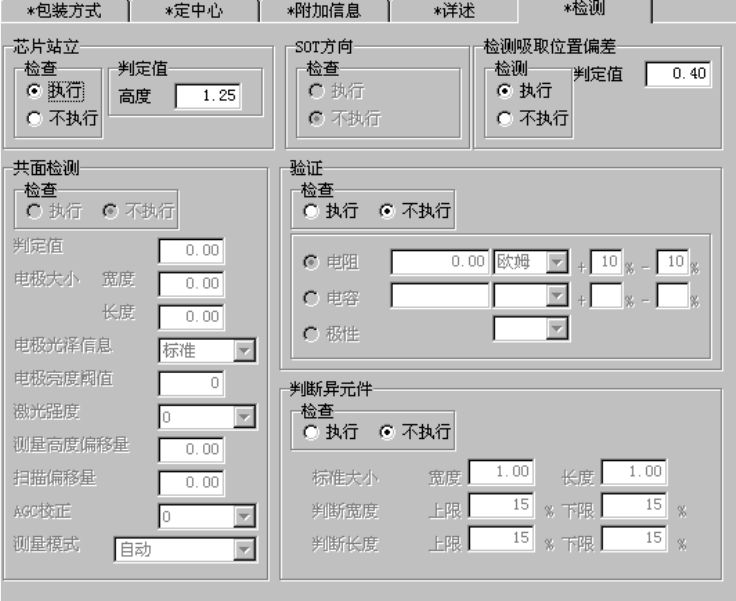

图 4-3-5-2-6-1 元件数据(检测)
1) 芯片站立
指定是否对芯片站立进行检查。
通常3216以下的芯片元件推荐进行检查，因此，选择元件类型为「方形芯片」后，即自动被设置
为[是]。
※判定值： 根据已输入的元件高度尺寸计算并自动输入。激光定中心时测定值超过此处的设置
高度时，则判定为芯片站立错误。
