第 1 部 基本篇 第 2 章 生产 2- 17 2-3-5 事件画面 打开安全盖、按 下紧急停止开关 、或检测到各 轴的伺服驱动的 警报等时，会 显示如下画面。 图 2-3-5-1 显示错误 画面 画面中有时会显 示“如果想看其他事件，请 按右键” 。这表示同时发生了多个事 件，画面上只显示优 先级高的事件。 按 按钮后将显示 所发生的事件的 阶层结构。正 发生的事件有勾 选标记。 图 2-3-5-2 阶层显示 画面
第 1 部 基本篇 第 2 章 生产
2-16
·（ 2）手动方式
贴片头有激光脏污时，请进行“手动方式”。
手动取出吸嘴归还时，请务必确认贴片头已经停止后，再取出归还。
手动方式与前面所述相同，是由操作人员将贴片头移动到方便取出吸嘴的位置，从贴片头上取下吸嘴
归还到 ATC 的方式。
Step1: 请选择移动贴片头和 ATC 开关按钮。
在[在 Head 上的吸嘴状况]画面上，按[XY 移动]按钮后，会显示如下画面。
XY 坐标原点，为控制板正面左端（0，0）。
图 2-3-4-5 XY 坐标任意移动画面
在[在 Head 上的吸嘴状况]画面中，按[Z 移动]按钮，会显示如下画面。
Z 轴的坐标原点为基板的高度坐标原点（0），上为“+”、下为“-”。
图 2-3-4-6 Z 轴坐标任意移动画面
Step2: 在 [在 Head 上的吸嘴状况]画面上，按[开 ATC]、[关 ATC]按钮后，会显示确认的对话框画面。
注意
第 1 部 基本篇 第 2 章 生产
2-17
2-3-5 事件画面
打开安全盖、按下紧急停止开关、或检测到各轴的伺服驱动的警报等时，会显示如下画面。
图 2-3-5-1 显示错误画面
画面中有时会显示“如果想看其他事件，请按右键”。这表示同时发生了多个事件，画面上只显示优
先级高的事件。
按
按钮后将显示所发生的事件的阶层结构。正发生的事件有勾选标记。
图 2-3-5-2 阶层显示画面
第 1 部 基本篇 第 2 章 生产
2-18
2-4 预热
主要在节假日结束后或在寒冷地区使用时，需在接通电源后立即进行预热。
预热的时间根据具体情况而定，大致10分钟左右。
2-4-1 初始画面
从主画面的菜单栏中选择“维护”→“预热”后，显示下图所示的预热初始化画面，可在此设定
预热条件。

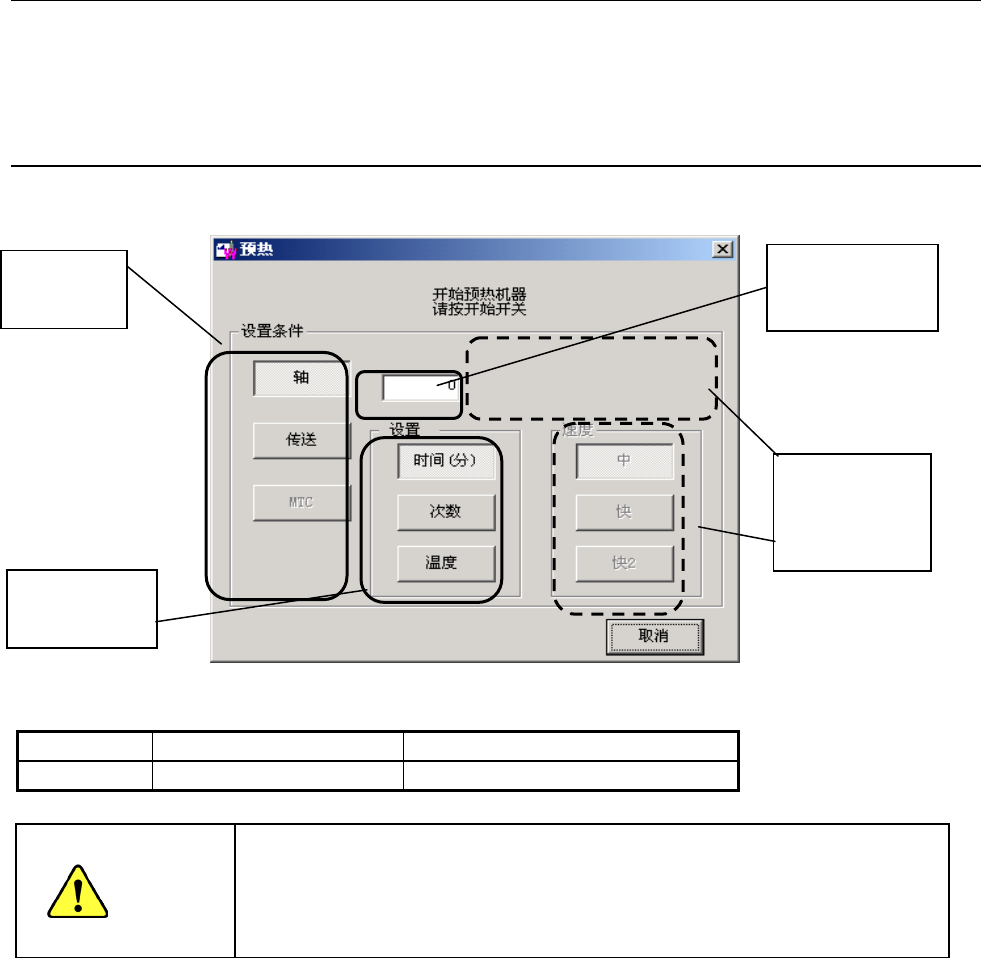

图 2-4-1-1 预热初始化画面
根据用户级别，画面的部分项目有下列变化：
项目 顺序 速度
显示 修理工程师以下不显示 修理工程师以下以显示灰色
按下<START>按钮后，进入预热状态。
按下<START>开关后，轴即开始移动，进入预热状态。
在按下<START>开关前，请务必确认没有人在进行设备内部的作业。此外，为
了避免人身事故，在动作过程中，切勿将手放入装置内部，或将脸和头靠近
装置。
警告
选择预热
对象
根据用户级别
限制使用/ 设
置
输入停止时间、
次数或温度
选择预热结
束的条件
