9|Spare and wear parts
Pos Designation Item number A B
12 Groove nut STM5 6ZIS049 x
* Only for option [Dual track] or [Second stopper]
Ersa GmbH Operating Instructions_VF335_en|Rev. 14|30/11/2017 521/695
9|Spare and wear parts

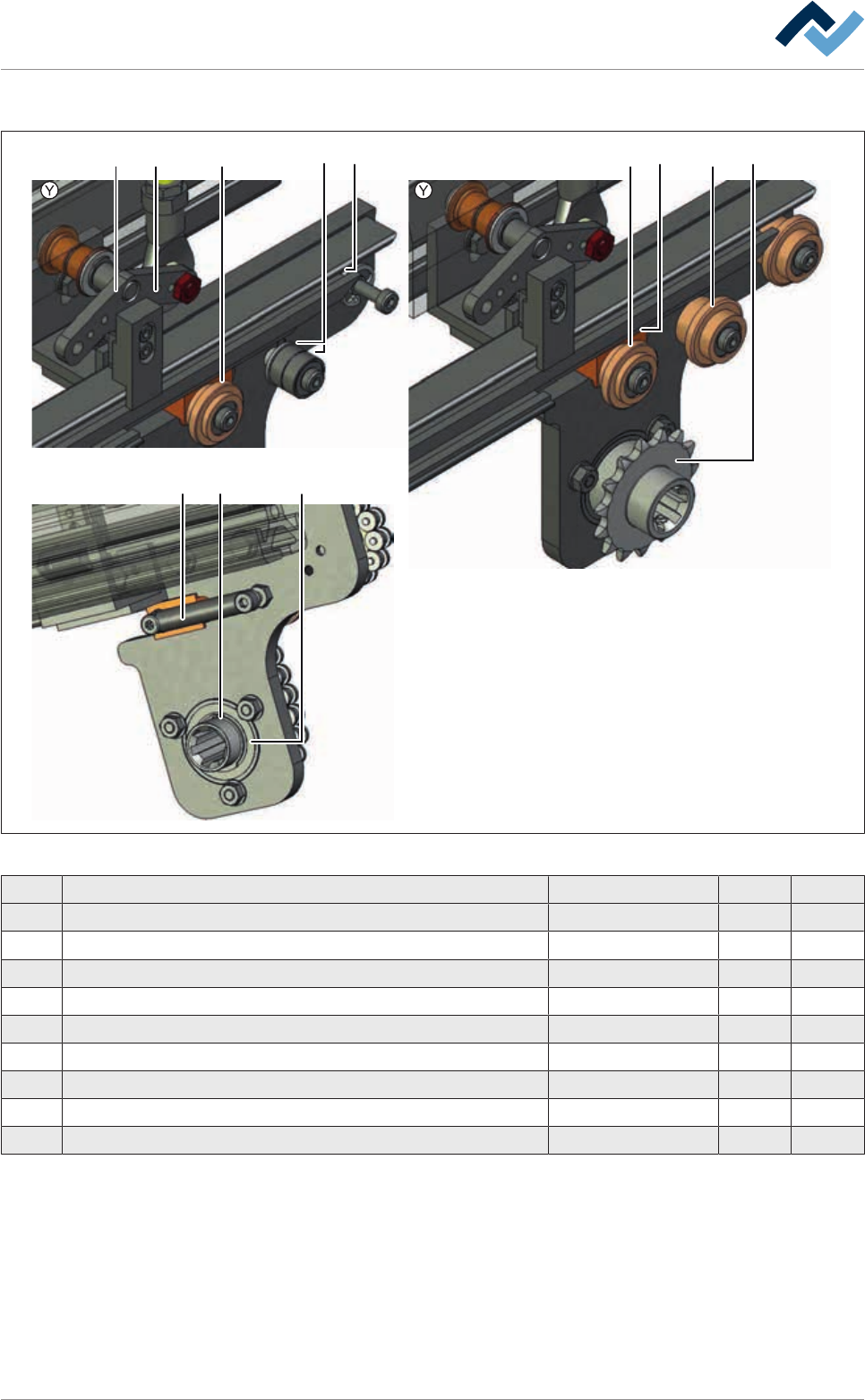

Flexible rail 1, (single track), view [Y]
4 5144 4 23 6
79 8
Fig.243: EM113-338-20-00b
Pos Designation Item number A B
1 Sliding piece (chain tensioner) 169520 x
2 Distance bush 108981 x
3 Bearing 6LA624Z x
4 Deflection disk 143668 x
5 Deflection roller Ø 21 mm 107607 x
6 Chain wheel Z=15 170047 x
7 Circlip A 17 DIN 471 6SER-A170471 x
8 Bearing 6LA619032RS X
9 Spring 6FEDZ-094I x
Ersa GmbH Operating Instructions_VF335_en|Rev. 14|30/11/2017 522/695
9|Spare and wear parts

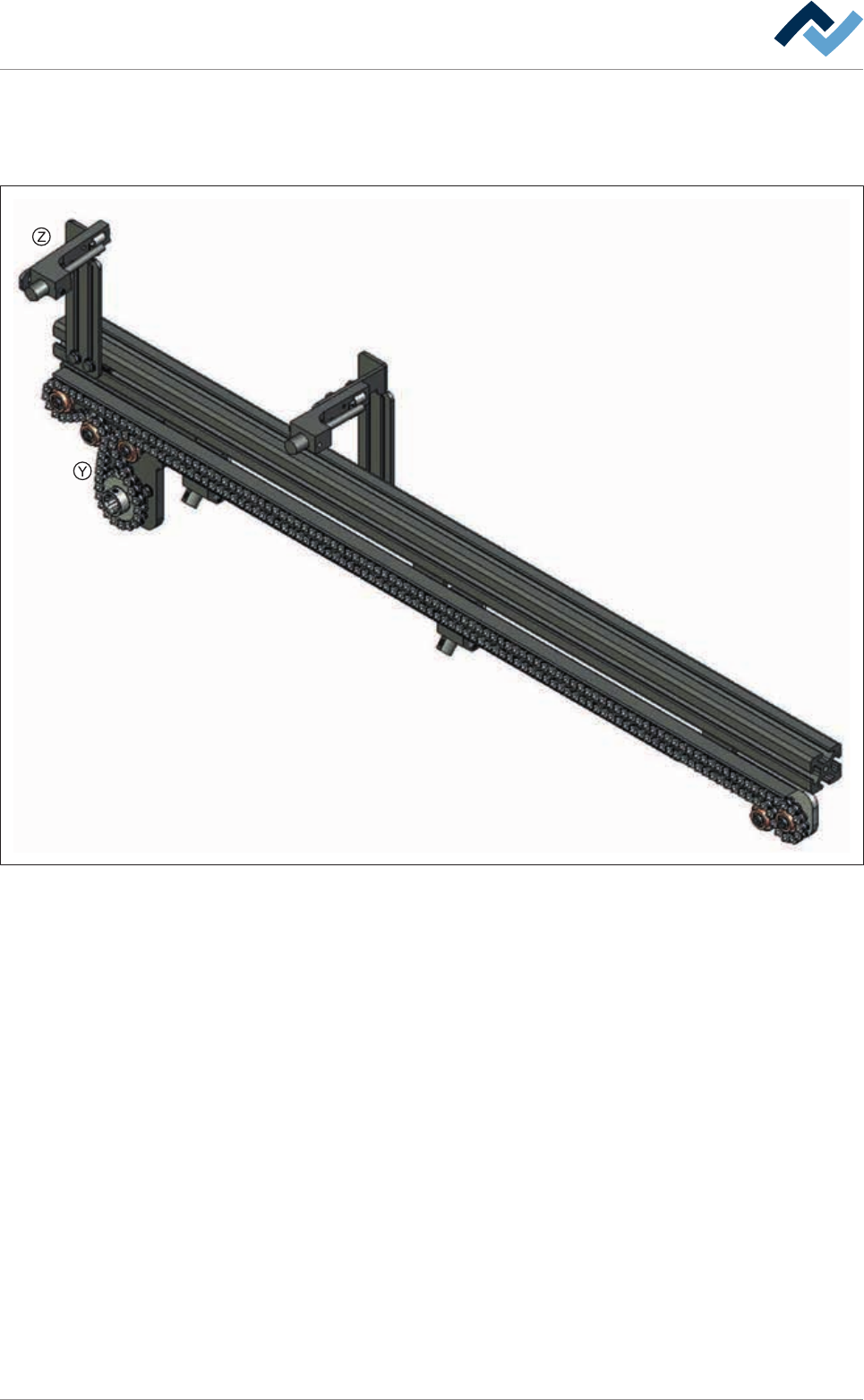

9.5.2.3 Fixed rail 2, (dual track)
Overview
Fig.244: EM113-338-30-00
