5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
102 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
► Schließen Sie das Anschlusskabel an die jeweilige Klemmleiste an.
► Fixieren und bündeln Sie die Kabel ggf. mit Kabelbinder. Die Kabel dürfen nirgends scheuern
oder klemmen.
5.3.4.1 Näherungsschalter überprüfen
► Aktivieren Sie den Näherungsschalter mit einem Schraubendreher.
► Wählen Sie in der Ansichtenwerkzeugleiste den Button Service Settings => Motor settings.
► Wählen Sie den Button GallilMotion_axis0 und die Registerkarte Axis status.
► Die Anzeigen leuchten:
– Forward Limit active
– Reverse Limit active
► Bewegen Sie die Achse in beide Richtungen. Bevor die Achse in den jeweiligen Endanschlag
fährt, muss der Näherungsschalter ansprechen und die entsprechende Anzeige leuchten.
5.3.5 Tausche Gabellichtschranken Homeposition HO1 und HO2

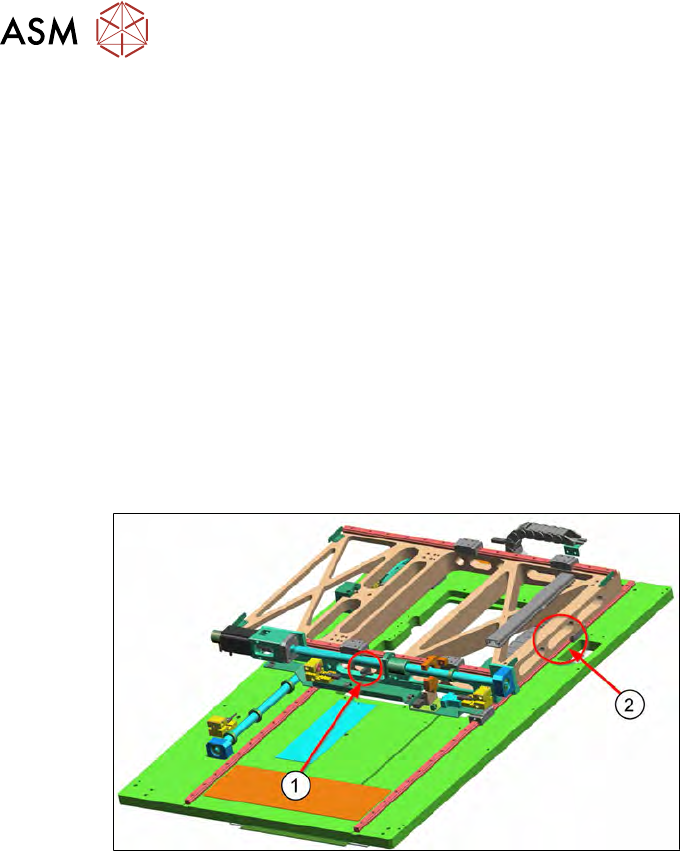

Abb.108:
1. Position Gabellichtschranke H01 für X-Achse
2. Position Gabellichtschranke HO2 für Y-Achse
Die Gabellichtschranke HO1 (1) ermittelt die Grundposition (Home-Position) der X-Achse. Das
Kabel der Gabellichtschranke ist an der Adapterplatine Wafertisch angeschlossen.
Die Gabellichtschranke HO2 (2) ermittelt die Grundposition (Home-Position) der Y-Achse. Das
Kabel der Gabellichtschranke ist an der Adapterplatine Wafertisch angeschlossen.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 103
Ausbau am Beispiel HO1
Der Ausbau für HO2 ist identisch.
Informationen zur Verdrahtung finden Sie im Abschnitt 5.2.3 "Überblick Sensoren" [}70].

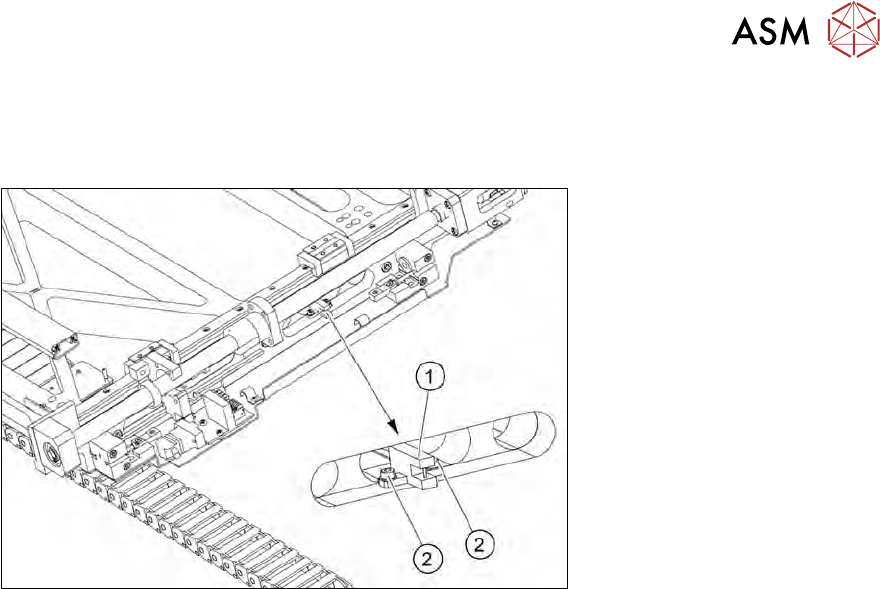

Abb.109:
► Entfernen Sie die beiden Befestigungsschrauben (2) der Gabellichtschranke HO1 (1).
► Fädeln Sie das Anschlusskabel bis zur Adapterplatine Wafertisch aus.
► Nehmen Sie die Stromlaufplanmappe zur Hilfe und kennzeichnen Sie die angeschlossenen
Leitungen, falls keine Bezeichnung vorhanden ist.
► Klemmen Sie die Anschlüsse an der Klemmleiste ab.
► Montieren Sie die neue Gabellichtschranke.
► Verlegen Sie das Anschlusskabel zur Adapterplatine Wafertisch.
► Schließen Sie das Anschlusskabel an die jeweilige Klemmleiste an.
► Fixieren und bündeln Sie die Kabel ggf. mit Kabelbinder. Die Kabel dürfen nirgends scheuern
oder klemmen.
5 Grundrahmen – X/Y-Unit
5.3 Teiletausch
104 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

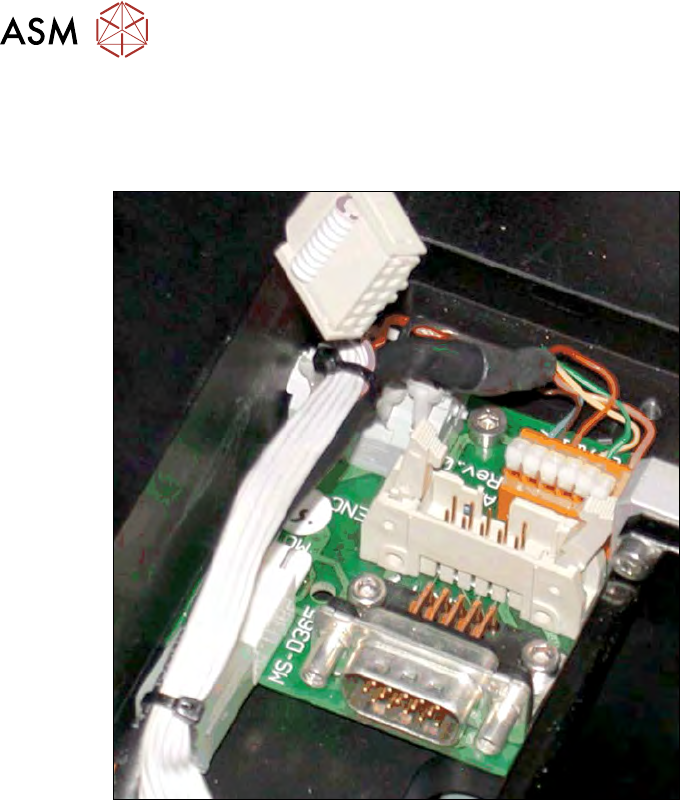

5.3.6 Tausch Motorplatine Y-Achse
Diese Motorplatine versorgt den Y-Motor mit Spannung und empfängt die Signale des Encoders.
Informationen zu Verdrahtung finden Sie im Abschnitt 5.3.1 "Tausch Y-Motor mit Kupplung" [}72].
Abb.110:
► Entfernen Sie die Abdeckung der Motorplatine.
► Nehmen Sie die Stromlaufplanmappe zur Hilfe und kennzeichnen Sie die angeschlossenen
Leitungen, falls keine Bezeichnung vorhanden ist (siehe 5.3.1 "Tausch Y-Motor mit Kupp-
lung" [}72]).
► Entfernen Sie die elektrischen Anschlüsse und Kabel.
► Entfernen Sie die drei Befestigungsschauben und entfernen Sie die Motorplatine.
► Montieren Sie die neue Motorplatine.
► Stellen Sie die elektrischen Anschlüsse wieder her.
► Fixieren und bündeln Sie die Kabel ggf. mit Kabelbinder. Die Kabel dürfen nirgends scheuern
oder klemmen.
► Montieren Sie die Abdeckung der Motorplatine.
