6 Versorgungseinheit 6.3 Einstellungen 120 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
6 Versorgungseinheit
6.3 Einstellungen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 119
Abb.131: Anschluss Input Trafo
1. Power Input vom Klemmenfeld X1
2. Output PC
3. Klemmenleiste Eingangsspannungen Trafo
4. Sicherung 24V
5. Sicherung 48V
6. Ausgangsspannung zum Klemmenfeld X2
► Schließen Sie die Pneumatikschläuche an das Manometer an (Zuordnung beachten).
► Montieren Sie die seitliche und die Front-Abdeckung.
► Bauen Sie das SWS in die Maschine ein.
6 Versorgungseinheit
6.3 Einstellungen
120 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
7 Die-Ejector
7.1 Übersicht der Hauptbaugruppen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 121
7 Die-Ejector
Je nach Stellplatz gibt es zwei verschiedene Versionen, die sich nur durch die spiegelverkehrte An-
ordnung der Baugruppen unterscheiden:
●
Die-Ejector SWS12 (1/3) [00387913-xx]
●
Die-Ejector SWS12 (2/4) [00387881-xx]
7.1 Übersicht der Hauptbaugruppen

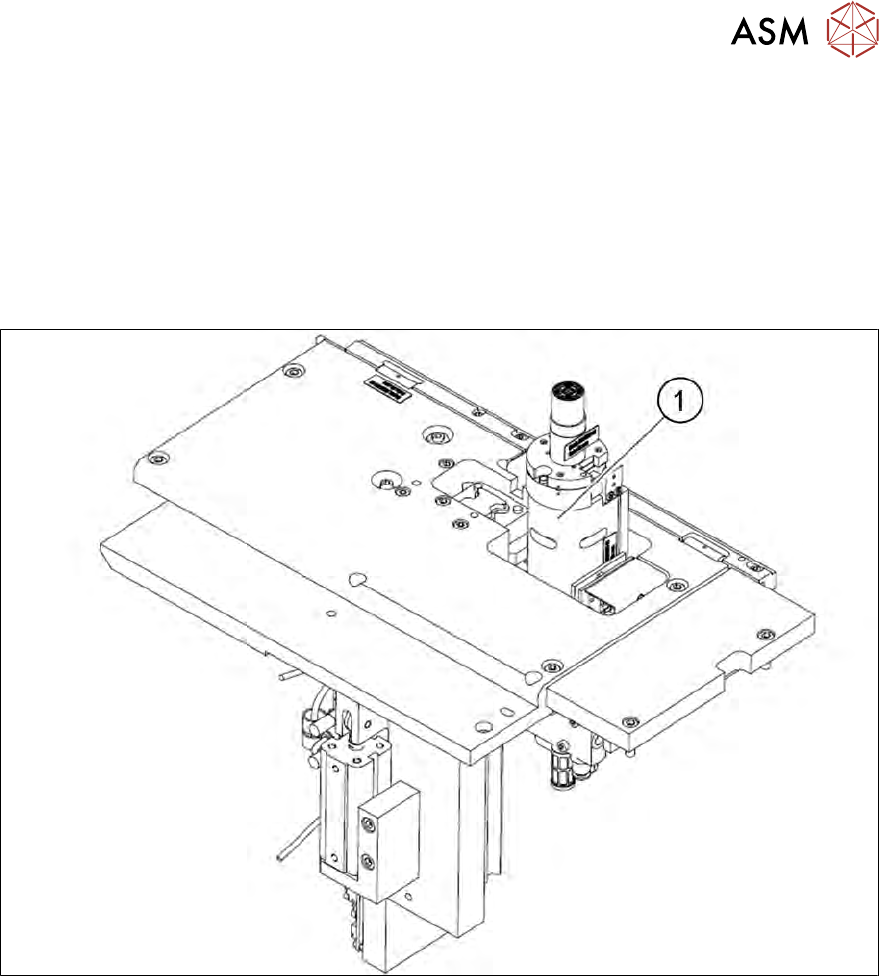

Abb.132: Hauptbaugruppen des Die-Ejectors
1. Z-Achse Die-Ejector
