2 Übersicht über das SIPLACE Wafer System (SWS)
2.4 Beschreibung der SWS-Baugruppen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 37
2.4.1.6 Wafer-Wechsler-System
Das Wafer-Wechsler-System besteht aus dem Magazinlift und dem Wafer-Wechsler mit Greifer.
Das Wafer-Wechsler-System wird benötigt, um eine vollautomatische Produktion mit dem SWS si-
cherzustellen. Der Bediener wird nur für das Nachfüllen des Magazinlifts mit neuen Wafer-Kasset-
ten benötigt.
Die Wafer werden in einem Wafer-Magazin bereitgestellt. Das Wafer-Magazin wird vom Bediener
in den Wafer-Magazinlift gestellt. Der Magazinlift hebt das Wafer-Magazin in die entsprechende
Höhe, so dass der entsprechende Wafer in der Übergabeposition steht. Dort kann der Wafer-
Wechsler den Wafer aus dem Wafer-Magazin nehmen und wieder zurückschieben, nachdem der
Wafer abgearbeitet wurde.
Der Wafer-Wechsler besteht im Wesentlichen aus der Greifeinheit und den Führungsschienen. Mit
der Greifereinheit werden die Wafer aufgenommen und zur aktuell benötigten Position bewegt.

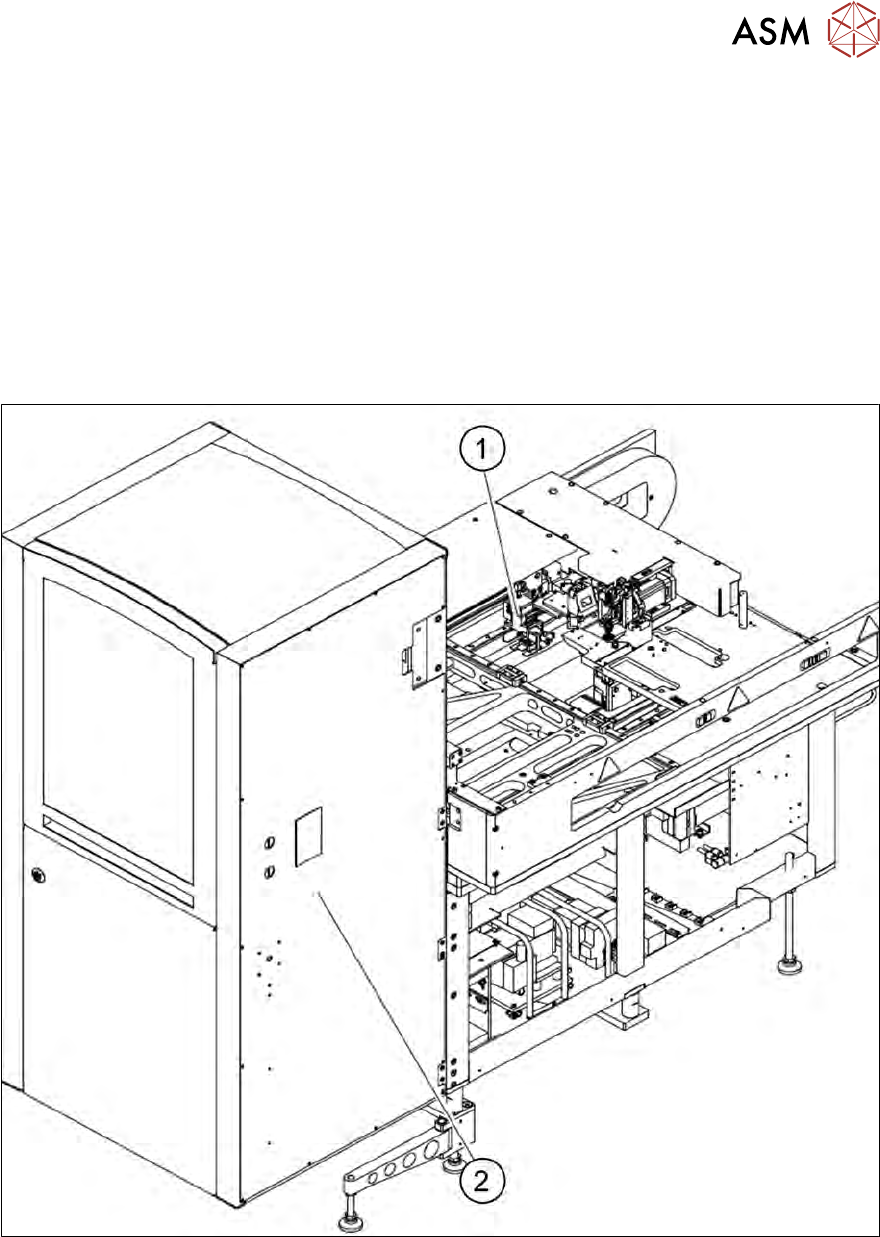

Abb.18: Wafer-Wechsler-System
1. Wafer-Wechsler mit Greifer
2. Magazinlift
2 Übersicht über das SIPLACE Wafer System (SWS)
2.4 Beschreibung der SWS-Baugruppen
38 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Magazinlift

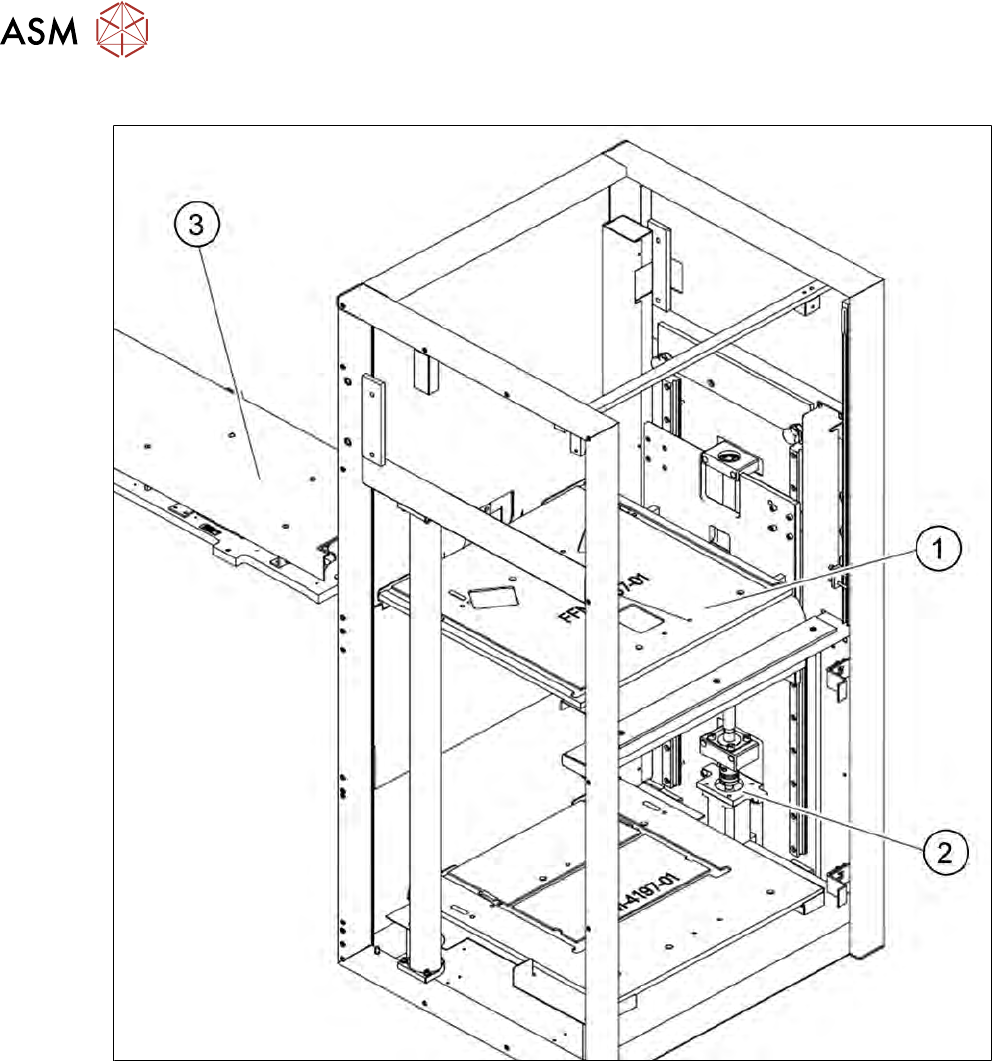

Abb.19: Magazinlift
1. Magazin-Einschub mit Wechselplatte für die Aufnahme von 8"- und 12 "-Magazin-Kassetten
2. Motor
3. Wafer-Wechsler mit Abdeckung
2 Übersicht über das SIPLACE Wafer System (SWS)
2.4 Beschreibung der SWS-Baugruppen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 39
Wafer-Wechsler
Je nach Stellplatz (2/4 oder 1/3) gibt es zwei verschiedene Versionen des Wafer-Wechslers.
Abb.20: Hauptbaugruppen des Greifers (Stellplatz 2/4)
1. Greifer
2. Zahnriemenachse
3. Einbauplatz für Barcodescanner (optional)
4. Platine AD-MOT unter der Abdeckung
5. Motor mit Kupplung
