6 Versorgungseinheit 6.1 Übersicht der Ersatzteile 108 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 Abb.114: Elektroeinschub vorne - Detailansicht Abb.115: Versorgungseinheit von hinten
6 Versorgungseinheit
6.1 Übersicht der Ersatzteile
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 107
6 Versorgungseinheit
Je nach Stellplatz gibt es zwei verschiedene Versionen, die sich nur durch die spiegelverkehrte An-
ordnung der Baugruppen unterscheiden.
●
Versorgungs-Einheit SWS12 (1,3) - [03096039-xx]
●
Versorgungs-Einheit SWS12 (2,4) - [03096139-xx]
Die Versorgungseinheit befindet sich im unteren Teil des SWS. Dort befinden sich der Versor-
gungseinschub und die Hauptkomponenten der Elektrik.
HINWEIS
Stromlaufpläne beachten
Details zu den elektrischen Baugruppen in der Versorgungseinheit finden Sie in den Strom-
laufplänen [00195960‑xx].
6.1 Übersicht der Ersatzteile
Abb.113: Versorgungseinheit von vorne
6 Versorgungseinheit
6.1 Übersicht der Ersatzteile
108 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.114: Elektroeinschub vorne - Detailansicht
Abb.115: Versorgungseinheit von hinten
6 Versorgungseinheit
6.1 Übersicht der Ersatzteile
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 109

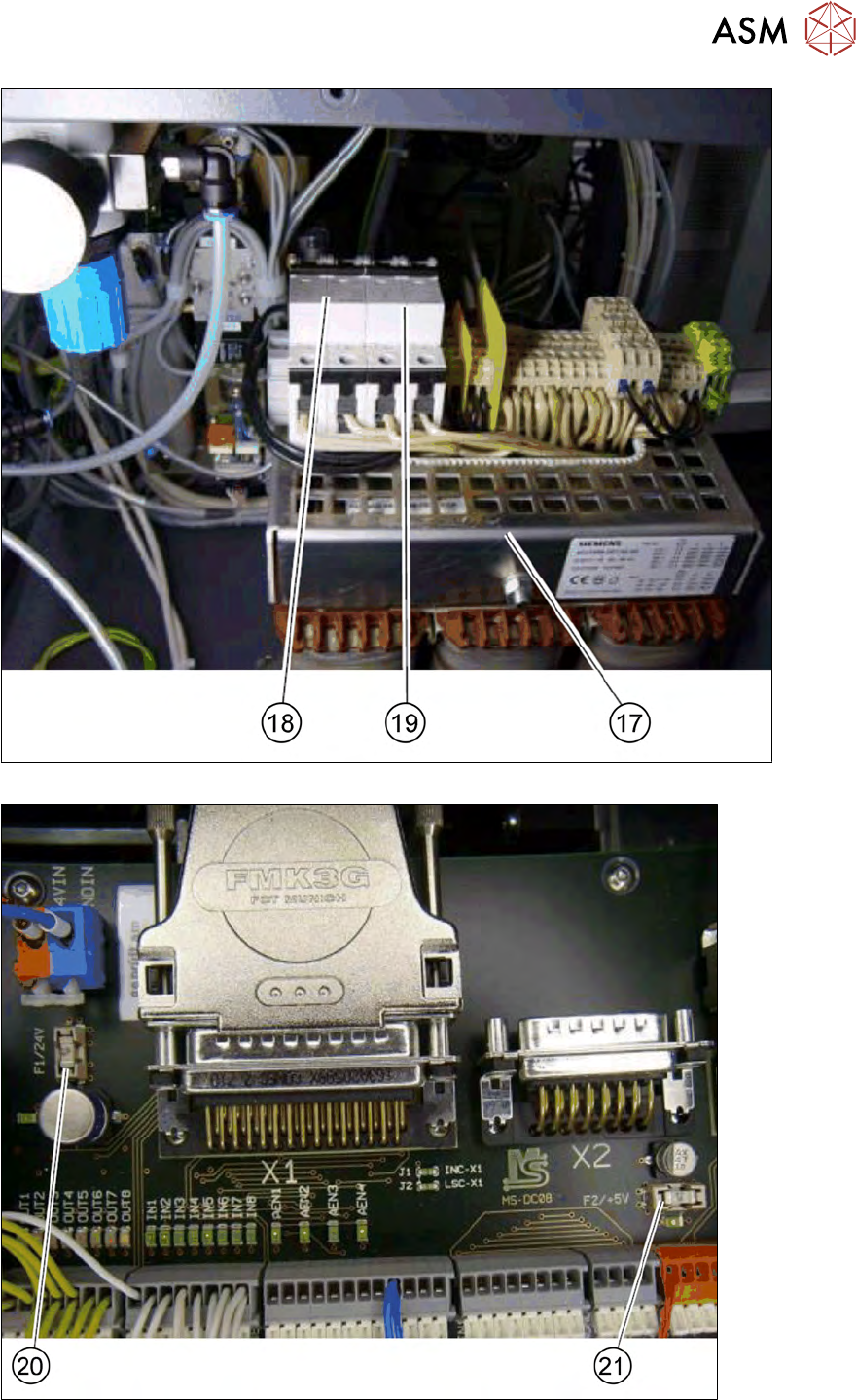

Abb.116: Sicherungen am Netztransformator
Abb.117: Sicherungen auf der Platine mit Bestückung DMC-INT2 Rev.0
