4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine 4.1 SWS ausbauen Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 59 4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine 4.1 SWS ausbauen Für Instandhaltungs…
3 Funktionsprinzip des SIPLACE Wafer-Systems (SWS)
3.3 Pick und Transferprozess im Detail
58 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Abb.38: Positionen Flip-Kopf / Die-Attach-Segment
●
Übergabeposition des Flip-Kopfes
●
Übernahme- oder Abwurfposition
●
Übergabeposition des Die-Attach-Segments an den Bestückkopf
4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine
4.1 SWS ausbauen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 59
4 Einbau und Ausbau des SWS in eine
SIPLACE CA-Maschine
4.1 SWS ausbauen
Für Instandhaltungsarbeiten an Komponenten, die von oben oder von vorn nicht zugänglich sind,
ist es notwendig, das SWS aus der SIPLACE CA auszubauen.
► Trennen Sie das SWS von der Stromversorgung.
GEFAHR
Bestückkopf nicht beschädigen
Achten Sie darauf, dass sich die Portale nicht über dem jeweiligen SWS befinden. Beim
Entfernen der Befestigungsschrauben kann sich das SWS nach oben bewegen und den
Bestückkopf beschädigen!
GEFAHR
Nur SIPLACE-Techniker oder zertifizierte Personen
Nur SIPLACE-Technikern und zertifizierten Personen ist es erlaubt, das SWS aufzustellen
und in Betrieb zu nehmen.
► Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
► Legen Sie sich zur Montage niemals unter das SWS. Alle Baugruppen und Teile sind
von oben montierbar. Wenn Sie dennoch an der Unterseite Montagearbeiten durch-
führen, müssen Sie das SWS durch geeignete Maßnahmen zusätzlich absichern. Ein
Gabelstapler allein ist als Abstützung nicht zulässig!
► Achten Sie darauf, dass die Portale über dem Leiterplatten-Transport positioniert sind,
damit Sie die Kopffreiheit während der Montage nicht einschränken. Sie schließen da-
durch Verletzungsrisiken aus.
► Zur Montage des SWS sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch,
– die andere Person beobachtet die Lagestabilität des angehobenen SWS bei der
Montage.
► Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk.
Gabelstapler positionieren
WARNUNG
Anheben des SWS
Beachten Sie vor dem Anheben des SWS unbedingt folgende Punkte, um irreversible
Schäden am SWS zu vermeiden:
► Achten Sie darauf, dass die Gabel beim Anheben des SWS gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und SWS verhindert das Kippen des SWS beim
Anheben.
► Wir empfehlen, dass eine zweite Person das Anheben des SWS beobachtet und
sicherstellt, dass dieses beim Anheben durch den Gabelstapler nicht zur Seite kippt.
Werkzeuge und Hilfsmittel
Für den Aus- und Einbau des SWS benötigen Sie folgende Werkzeuge und Hilfsmittel:
●
Standardwerkzeug
●
Drehmomentschlüssel
●
Gabelstapler/Hubwagen, ggf. Unterlegbalken
●
Schraubfüße
4 Einbau und Ausbau des SWS in eine SIPLACE CA-Maschine
4.1 SWS ausbauen
60 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
Vorgehensweise
► Schieben Sie den Gabelstapler/Hubwagen vorsichtig unter das SWS.
► Öffnen Sie die Gabel so weit, dass die Auflageflächen des SWS gleichmäßig auf der Gabel
aufliegen.
Das SWS 12 ist mit folgenden Schrauben im Bestückautomaten fixiert:
●
3x M8
●
2x M6
●
4x M6 für Winkel (2 am Stellplatz, 2 am Wafertisch)
●
1x Passschraube
HINWEIS
Reihenfolge beachten
Beachten Sie beim Entfernen der Schrauben unbedingt nachfolgende Reihenfolge.

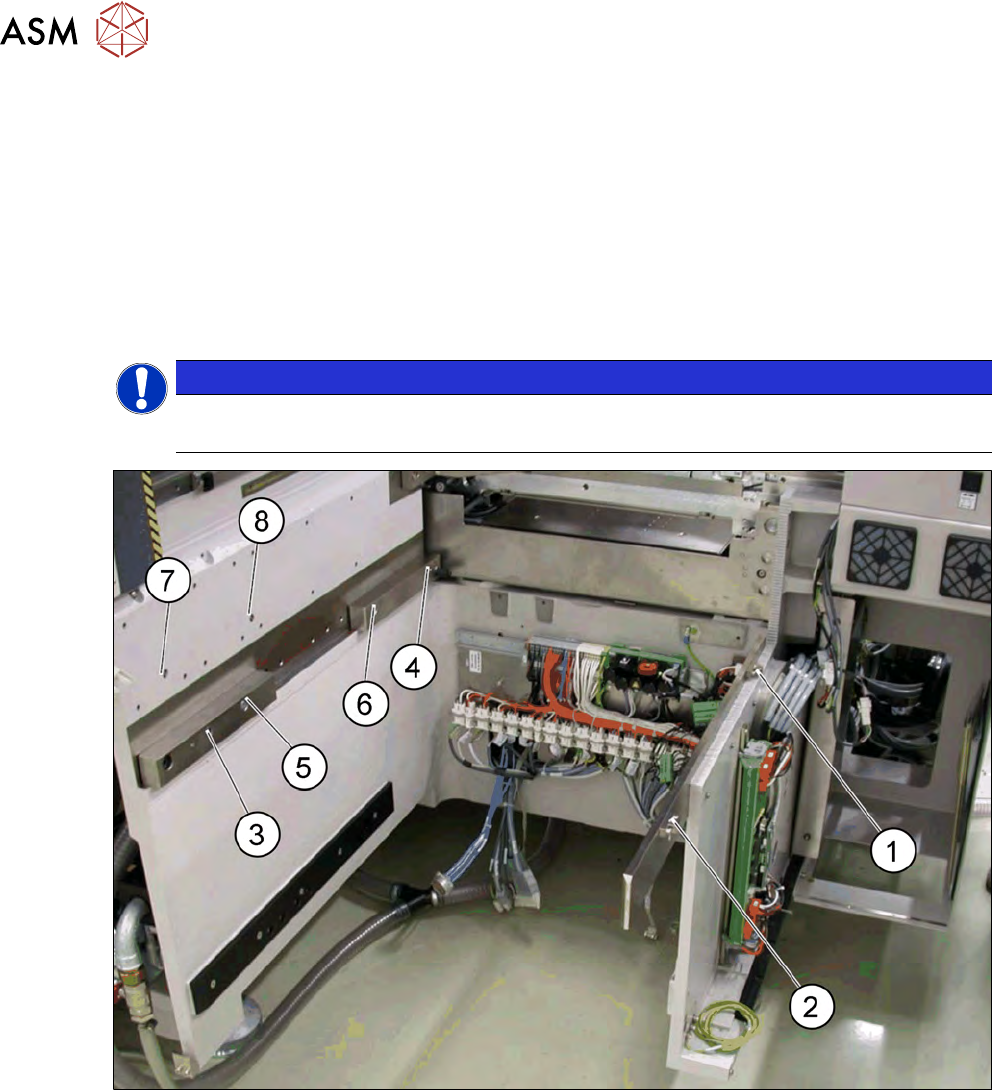

Abb.39: Positionen der Schrauben für SWS 12 am Stellplatz der SIPLACE CA
1 M8 2 M8
3 Passschraube 4 M6 (mit Klemmpratze)
5 M6 6 M8 für Klemmpratze
7 M6 für Winkel 8 M6 für Winkel
► Entfernen Sie die beiden M6-Schrauben am Wafertisch, mit denen der Winkel zur Fixierung
befestigt ist.
► Entfernen Sie die beiden M6-Schrauben (7) und (8), mit denen der Winkel zur Fixierung des
Wafertisches befestigt ist.
► Entfernen Sie die entsprechenden Leisten und Abdeckungen.
► Entfernen Sie die Passschraube (3).
► Entfernen Sie die M8-Schrauben (1, 2 und 6) nacheinander.
► Entfernen Sie die M6-Schrauben (4) und (5) nacheinander.
