13 BoxPC, GALIL-Karten und Achsansteuerung
13.2 GALIL-Karten im BoxPC
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 349
Verwendete PCI-BUS-GALIL-Motion-Controller
Es werden im BoxPC verschiedene PCI-BUS-GALIL-Motion-Controller verwendet.
Je nach Typ können unterschiedlich viele Achsen angesteuert werden.
Typ PCI-BUS-GALIL-Motion-Controller DMC-1886
Der Typ DMC-1886 (1) kann insgesamt 8 Achsen steuern.
(DMC-1886 → dritte Stelle "8" für 8 Achsen)
Die verwendeten 100poligen Stecker können jedoch nur Signale für insgesamt vier Achsen über-
tragen.
Deswegen wird hier über einen Ausgang mit einem Verbindungskabel ((4) innerhalb des BoxPC)
eine zusätzliche Karte mit 100poligem Stecker versorgt.
Auf dieser Karte (3) werden nur die Signale vom zusätzlichen Ausgang am DMC-1886 durchge-
schleift.
Die Kontrolle der Achsen erfolgt auf der DMC-1886.
Folgende Achsen werden im SWS mit dieser Karte kontrolliert:
●
Wafer-Table X (6)
●
Wafer-Table Y (6)
●
Die-Ejector Tool-Change (6)
●
Die-Ejector (6)
●
Flip-Rotate (Dreh-Achse Flip-Unit) (8)
●
Flip Z-Achse Pick-Up (8)
●
Die-Attach-Unit Rotate (9) → Optional
●
Flip X-Achse /Hand-Over (9) → Optional
PCI-BUS-GALIL-Motion-Controller DMC-1826
Der Typ DMC-1826 (2) kann insgesamt 2 Achsen steuern.
DMC-1826 → dritte Stelle „2“ für 2 Achsen
Folgende Achsen werden im SWS mit dieser Karte kontrolliert:
●
Magazinlift (11)
●
Wafer-Handler (Greifer) (11)
13 BoxPC, GALIL-Karten und Achsansteuerung
13.2 GALIL-Karten im BoxPC
350 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

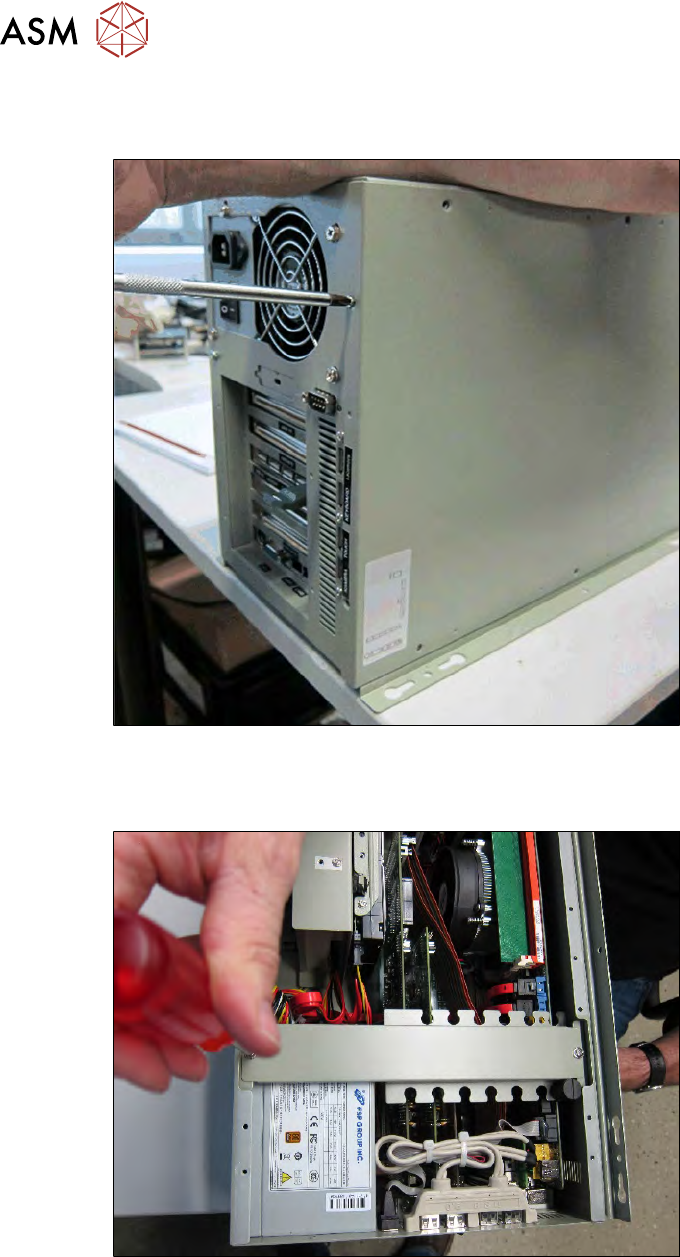

13.2.2 Austausch der GALIL-Karte
► Arbeiten Sie EGB-Konform.
Abb.489:
► Entfernen Sie die rechte Seitenabdeckung des BoxPC.
► Legen Sie den BoxPC auf die Seite.
Abb.490:
► Demontieren Sie die Quertraverse.
13 BoxPC, GALIL-Karten und Achsansteuerung
13.2 GALIL-Karten im BoxPC
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 351
Abb.491:
► Entfernen Sie die drei Befestigungsschrauben (Kreuzschlitz) des USB-Hubs.
► Entfernen Sie die RS232-Buchse der COM1-Schnittstelle.
Abb.492:
► Klappen Sie die USB-COM1-Einheit zur Seite.
