7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 131

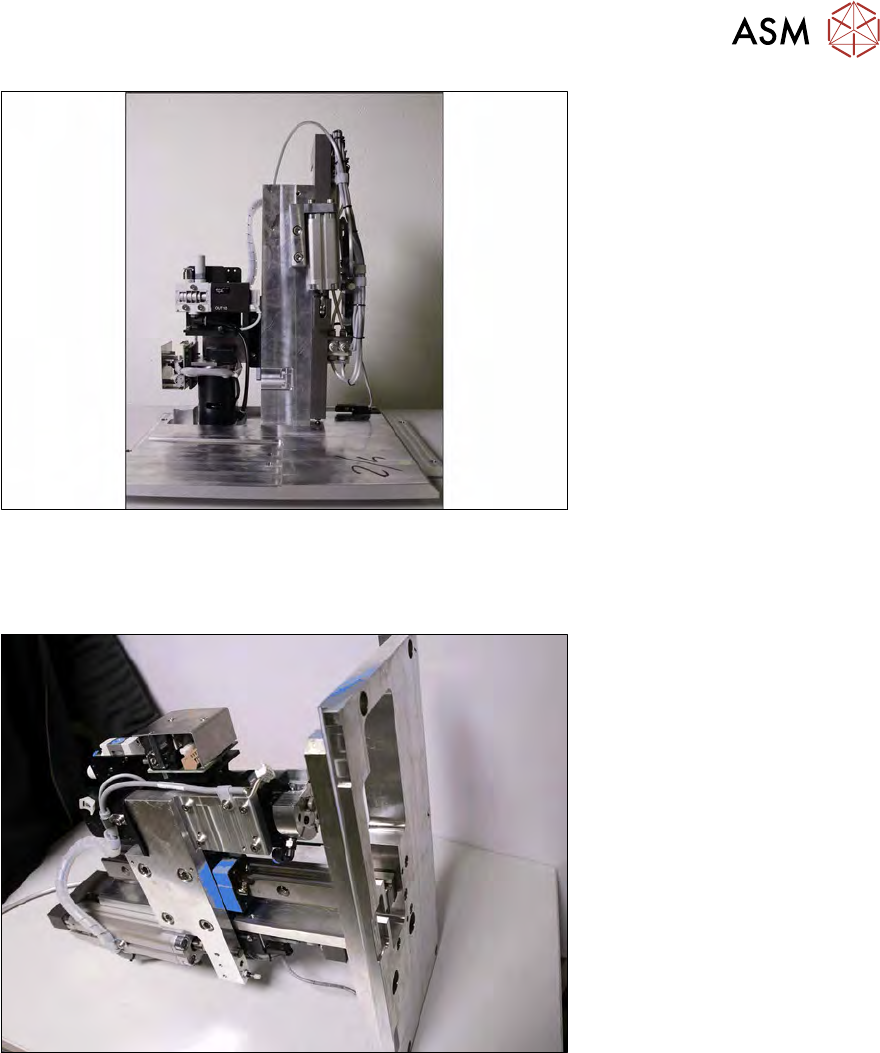

Abb.147:
► Stellen Sie die Die-Ejector-Unit auf der Grundplatte ab.
7.3.3 Ausbau Z-Achse am Die-Ejector
Abb.148:
► Legen Sie die Die-Ejector-Unit wie im Bild gezeigt auf die Seite.
7 Die-Ejector
7.3 Ersatzteile tauschen
132 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

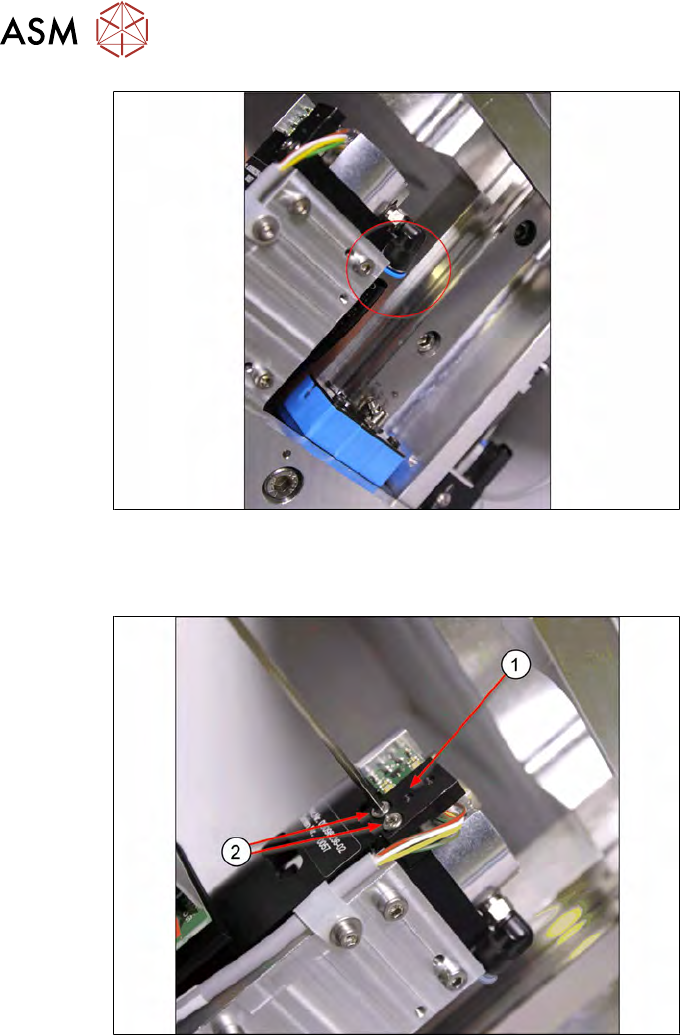

Abb.149:
► Ziehen Sie den Vakuumschlauch ab.
Danach muss die Platine der Gabellichtschranke demontiert werden. Gehen Sie dazu wie folgt vor:
Abb.150:
► Entfernen Sie die beiden Schrauben(2) (Inbus 2,5) und nehmen Sie die Gabellichtschranke
(1) ab.
7 Die-Ejector
7.3 Ersatzteile tauschen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 133

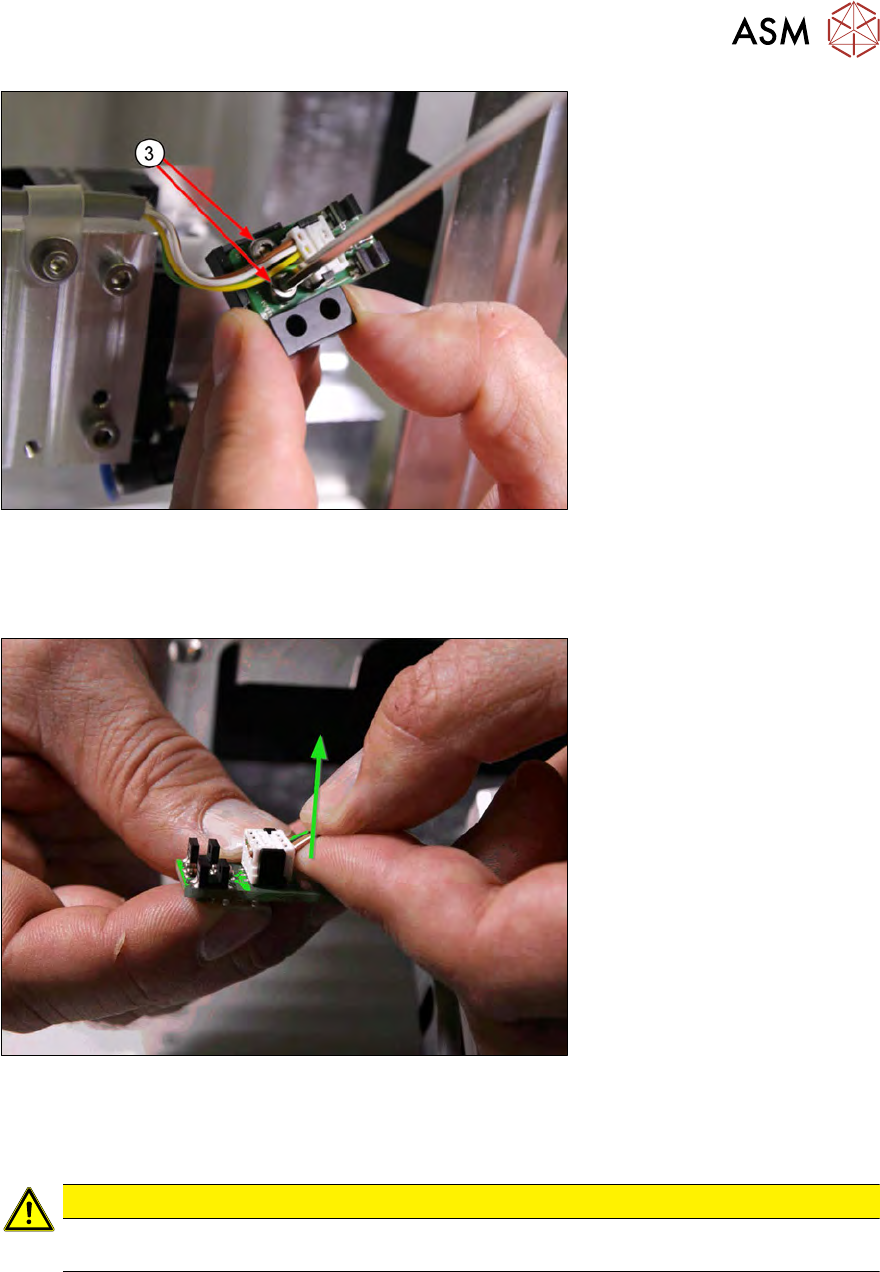

Abb.151:
► Entfernen Sie die beiden Schrauben (3) und nehmen Sie die Platine vom Halteklotz ab.
Trennen Sie den Stecker von der Platine Dual-Light-Barrier [00385741-xx]. Hier gibt es zwei Mög-
lichkeiten, den Stecker abzuziehen:
Abb.152:
► 1. Möglichkeit: Versuchen Sie den Stecker, wie auf dem Bild, mit geringer Kraft nach oben
zu ziehen. Dabei ist es hilfreich, wenn der Zeigefinger Kontakt mit dem weißen Steckergehäu-
se hat und mit dem Daumen die Kabel gehalten werden.
VORSICHT
► Ziehen Sie nur mit geringer Kraft am Stecker. Ist das nicht möglich dann gehen Sie
wie folgt vor (2.Möglichkeit).
