8 Flip-Unit 8.1 Übersicht der Hauptbaugruppen Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 175 8 Flip-Unit Je nach Stellplatz gibt es zwei verschiedene Versionen, die sich nur durch die spiegelverkehrte An- ordnun…
7 Die-Ejector
7.6 Umbau Nadel-Ausstecheinheit Bajonett (alte Version) auf Nadel-Ausstecheinheit Magnetisch (aktuelle
174 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
8 Flip-Unit
8.1 Übersicht der Hauptbaugruppen
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 175
8 Flip-Unit
Je nach Stellplatz gibt es zwei verschiedene Versionen, die sich nur durch die spiegelverkehrte An-
ordnung der Baugruppen unterscheiden:
●
Flip-Unit SWS12 (1/3) [00386916-xx]
●
Flip-Unit SWS12 (2/4) [00385832-xx]
Die Flip-Unit befindet sich am Grundaufbau der SWS.
8.1 Übersicht der Hauptbaugruppen

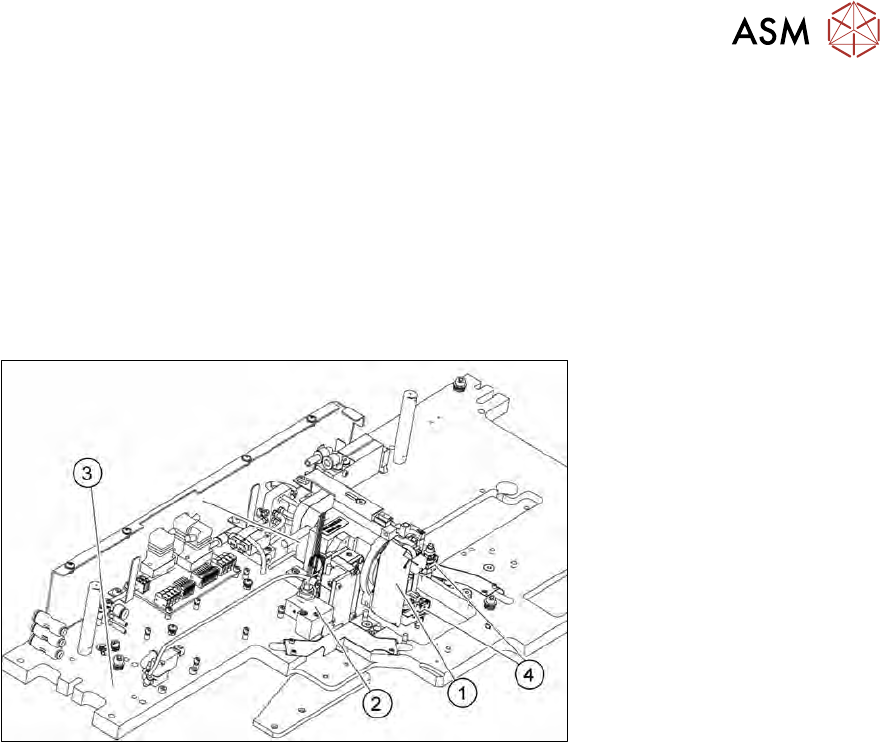

Abb.224: Hauptbaugruppen der Fip-Unit
1. Flip-Kopf
2. Rückholeinheit
3. Grundplatte Flip-Unit
4. Pipettenaufnahme
8 Flip-Unit
8.2 Übersicht der Ersatzteile
176 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018
8.2 Übersicht der Ersatzteile
Flip-Kopf
Abb.225: Flip-Kopf - Ansicht von hinten
Abb.226: Flip-Kopf - Ansicht von vorne
