12 Wafer-Stretcher
12.2 Detaillierter Ablauf des Prozesses "Wafer-Stretching"
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 277

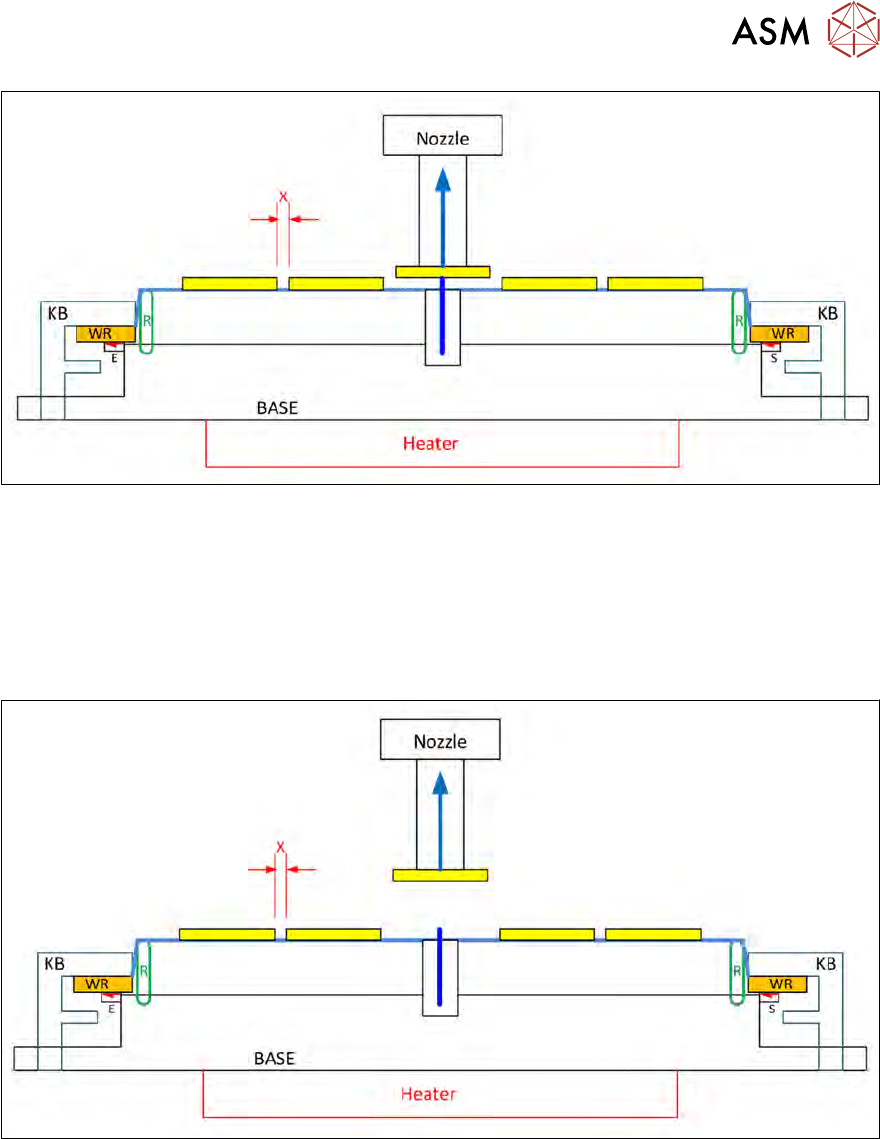

Abb.373:
●
Wenn die Pipette das Die berührt, haftet das Die aufgrund des anliegenden Vakuums an der
Pipette.
●
Nun fährt die Die-Ejector-Nadel nach oben und hebt das Die von der Folie ab.
●
Die Z-Achse der Flip-Unit fährt nun synchron zum Ausstech-Prozess der Die-Ejector-Nadel
nach oben.
●
Das Die wird durch das Vakuum an der Pipette gehalten.
Abb.374:
●
Das Die löst sich komplett von der Waferfolie.
●
Die Z-Achse der Flip-Einheit fährt ganz nach oben und die Weiterverarbeitung des abgeholten
Bauteiles durch die CA-Maschine findet statt.
12 Wafer-Stretcher
12.2 Detaillierter Ablauf des Prozesses "Wafer-Stretching"
278 Serviceanleitung SIPLACE Wafer System (SWS) 11/2018

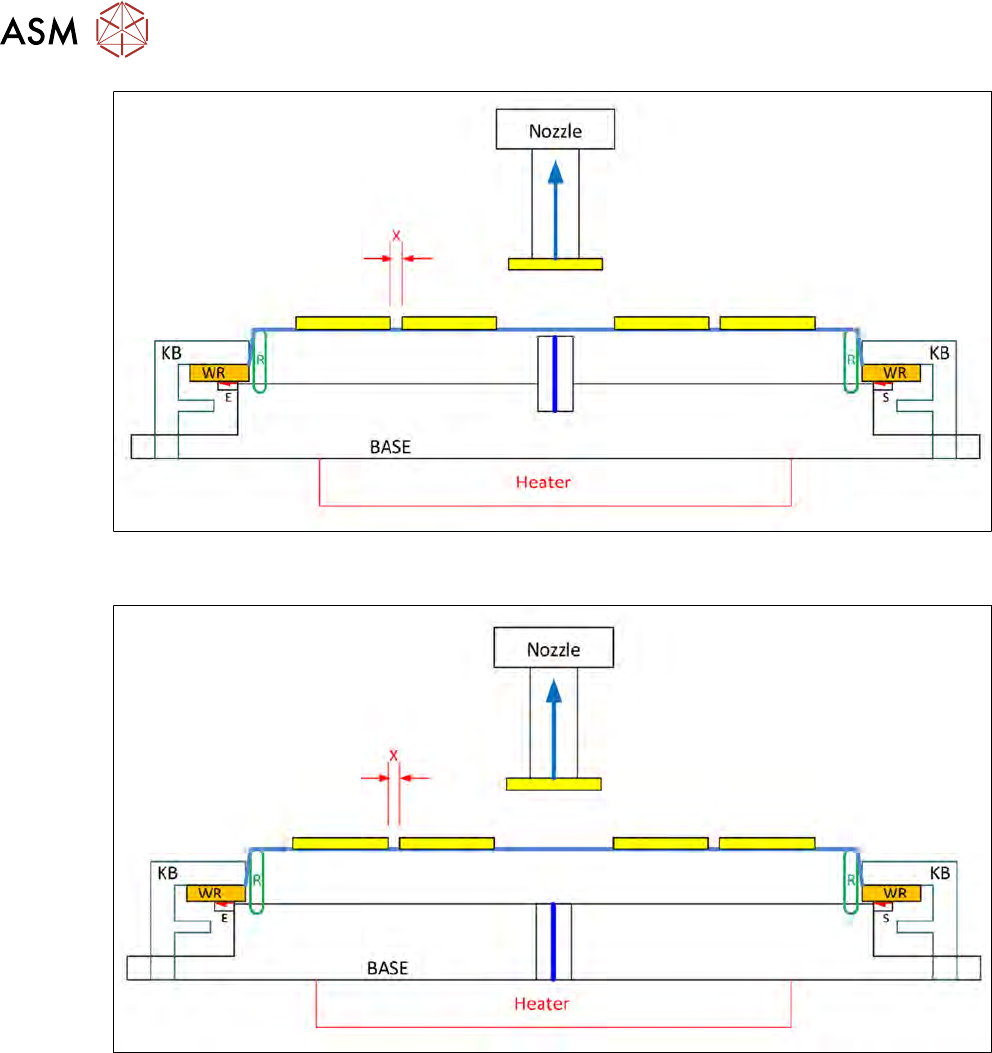

Abb.375:
●
Die Nadel des Die-Ejectors wird eingefahren.
Abb.376:
●
Der Die-Ejector wird zurück in den Basisrahmen (BASE) gefahren.
12 Wafer-Stretcher
12.2 Detaillierter Ablauf des Prozesses "Wafer-Stretching"
Serviceanleitung SIPLACE Wafer System (SWS) 11/2018 279
Abb.377:
●
Der Klemmring (R) wird wieder nach unten gefahren.
●
Die Waferfolie hängt nun durch. (Eigentlich Konkav, aber aus zeichnungstechnischen Grün-
den gerade.)
Abb.378:
●
Nun wird das Klemmblech (KB) wieder nach oben gefahren.
●
Dabei liegt nun wieder der Waferrahmen (WR) auf der Auflageleiste des Klemmbleches (KB)
auf.
●
Die Waferfolie hängt immer noch durch. (Eigentlich Konkav, aber aus zeichnungstechnischen
Gründen gerade.)
